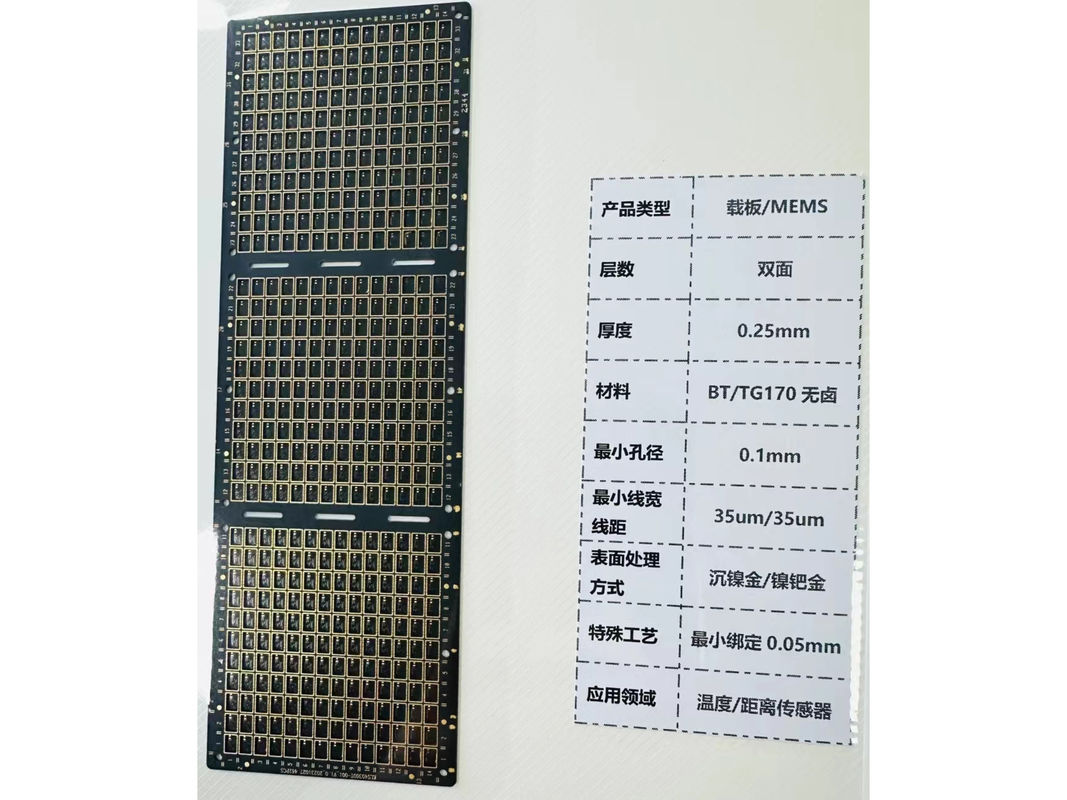

শক্তিশালী নিমজ্জন স্বর্ণের স্তর যেমন পিসিবি ABF 0.1mm ট্রেস RoHS সার্টিফাইড

পণ্যের বর্ণনাঃ

ইলেকট্রনিক কম্পোনেন্টের ক্ষেত্রে পিসিবি একটি অত্যাধুনিক অগ্রগতি, যা উল্লেখযোগ্য নির্ভুলতা এবং নির্ভরযোগ্যতা প্রদান করে।এই মুদ্রিত সার্কিট বোর্ডগুলি (পিসিবি) একটি সাবস্ট্র্যাট-ইন্টিগ্রেটেড সার্কিট্রি সমাধান সরবরাহ করার জন্য ডিজাইন করা হয়েছে যা আধুনিক ইলেকট্রনিক্সের উচ্চমানের প্রয়োজনীয়তা পূরণ করেসাধারণত ৫-৭ দিনের মধ্যে এই বোর্ডগুলি দক্ষতা এবং গতির সাথে তৈরি করা হয়, যাতে গুণগত মানের সাথে আপস না করে প্রকল্পগুলি সময়সূচীতে থাকে তা নিশ্চিত করা যায়।

এই সাবস্ট্র্যাট লাইক পিসিবিগুলির নির্মাণে 1 ওনস তামার ওজন রয়েছে, যা বোর্ডের এলাকার প্রতি বর্গফুট তামার পরিমাণ নির্দেশ করে।এই তামা ওজন শিল্পে একটি মান, যা পরিবাহিতা, তাপীয় ব্যবস্থাপনা এবং শারীরিক স্থায়িত্বের মধ্যে একটি চমৎকার ভারসাম্য প্রদান করে।1oz তামার ওজন নিশ্চিত করে যে বোর্ডগুলি অতিরিক্ত উত্তাপ এবং সম্ভাব্য সার্কিট ব্যর্থতার মতো সমস্যাগুলি হ্রাস করার সময় যুক্তিসঙ্গত পরিমাণে বর্তমান পরিচালনা করতে পারে.

পরিবেশগত দায়িত্ব ইলেকট্রনিক উপাদান উত্পাদন একটি উল্লেখযোগ্য উদ্বেগ। যেমন এই Substrate-Equipped PCBs RoHS সঙ্গতিপূর্ণ,ইউরোপীয় ইউনিয়নের দ্বারা নির্ধারিত বিপজ্জনক পদার্থের বিধিনিষেধ মেনে চলাএই সম্মতি নির্মাতারা এবং ভোক্তা উভয়ের জন্য আশ্বাস যে বোর্ডগুলি সীসা, পারদ এবং ক্যাডমিয়ামের মতো ক্ষতিকারক পদার্থ থেকে মুক্ত,পরিবেশ এবং শেষ ব্যবহারকারীদের জন্য তাদের আরও নিরাপদ করে তোলা.

যখন জটিল ইলেকট্রনিক ডিভাইসের কথা আসে, তখন সার্কিট্রিগুলির বিন্যাস এবং দূরত্বের সঠিকতা অত্যন্ত গুরুত্বপূর্ণ।Substrate উপাদান সঙ্গে এই সার্কিট বোর্ড একটি সর্বনিম্ন ট্রেস প্রস্থ এবং 0 এর ব্যবধান গর্বিত.1 মিমি. এই সূক্ষ্ম স্তরের বিস্তারিত উচ্চ ঘনত্ব সার্কিট ডিজাইন সম্ভব,সংকেত অখণ্ডতা বজায় রেখে এবং শর্ট সার্কিটের ঝুঁকি কমাতে আরও জটিল এবং বহু-কার্যকরী ইলেকট্রনিক্সের অনুমতি দেয়তাই ডিজাইনার এবং প্রকৌশলীরা আরও ছোট ফর্ম ফ্যাক্টরগুলিতে আরও কার্যকারিতা প্যাক করতে পারেন, যা আজকের বাজারে অপরিহার্য যেখানে ডিভাইসগুলি আরও কমপ্যাক্ট এবং বৈশিষ্ট্য সমৃদ্ধ হয়ে উঠছে।

ট্র্যাক প্রস্থের নির্ভুলতার পাশাপাশি, এই বোর্ডগুলিতে 0.2 মিমি সর্বনিম্ন গর্তের আকার ক্ষুদ্র তবে সুনির্দিষ্ট ভিয়াস এবং উপাদান লিডগুলি অন্তর্ভুক্ত করার অনুমতি দেয়।এই ছোট আকারগুলি আধুনিক পিসিবিগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ যা সীমিত স্থানে প্রচুর সংখ্যক উপাদান স্থাপন করতে হবে, সূক্ষ্ম-পিচ পৃষ্ঠের মাউন্ট প্রযুক্তি এবং ছিদ্রযুক্ত উপাদান সহ।এই ড্রিল হোলের নির্ভুলতা পিসিবি-র মতো সাবস্ট্র্যাট তৈরির জন্য ব্যবহৃত উন্নত উত্পাদন প্রক্রিয়াগুলির প্রমাণ।, যা নিশ্চিত করে যে প্রতিটি সংযোগ পয়েন্ট শক্তিশালী এবং নির্ভরযোগ্য।

উপরে উল্লিখিত বৈশিষ্ট্যগুলিকে একত্রিত করে, সাবস্ট্র্যাট লাইক পিসিবিগুলি ভোক্তা ইলেকট্রনিক্স থেকে এয়ারস্পেস এবং চিকিত্সা ডিভাইস পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি শক্তিশালী প্ল্যাটফর্ম সরবরাহ করে।প্রতিটি বোর্ড কঠোর মান নিয়ন্ত্রণের মানদণ্ড পূরণ করে, যার ফলস্বরূপ PCBs যা শুধুমাত্র উচ্চ কার্যকারিতা নয় কিন্তু প্রতিটি ব্যাচ জুড়ে মানের ধারাবাহিক।নির্মাতারা আত্মবিশ্বাসের সাথে উন্নত ইলেকট্রনিক পণ্য বিকাশ এবং উত্পাদন করতে পারেন যে তাদের সার্কিটরির ভিত্তি দৃঢ় এবং নির্ভরযোগ্য.

সংক্ষেপে বলতে গেলে, সাবস্ট্র্যাট লাইক পিসিবি হল উচ্চমানের প্রিন্টেড সার্কিট বোর্ডের প্রয়োজনীদের জন্য একটি প্রধান পছন্দ যা দক্ষ সার্কিট, পরিবেশ সচেতনতা,এবং সূক্ষ্ম নকশা বিশেষ উল্লেখ. দ্রুত টার্নআউন্ড সময় সঙ্গে, যথেষ্ট তামা ওজন, RoHS সম্মতি, এবং ব্যতিক্রমী সর্বনিম্ন ট্রেস প্রস্থ এবং গর্ত আকার,এই বোর্ড ইলেকট্রনিক্স শিল্পের ক্রমবর্ধমান চাহিদা পূরণ করার জন্য ডিজাইন করা হয়আধুনিক ইলেকট্রনিক্স উৎপাদন যে উদ্ভাবন এবং নির্ভুলতা অর্জন করতে পারে, তার প্রমাণ তারা, আজকের প্রযুক্তিকে চালিত জটিল সার্কিট্রিগুলির জন্য একটি নির্ভরযোগ্য স্তর প্রদান করে।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ পিসিবি-এর মতো সাবস্ট্র্যাট
• তামার ওজন: ১ ওনস
• ন্যূনতম ট্র্যাক প্রস্থ / দূরত্বঃ 0.1 মিমি
• ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
• রোহস সম্মতিঃ হ্যাঁ
• প্রয়োগঃ ইলেকট্রনিক ডিভাইস
• এছাড়াও পরিচিতঃ সাবস্ট্র্যাট-সজ্জিত PCBs
• অনুরূপঃ সাবস্ট্র্যাট ভিত্তিক সার্কিট বোর্ড
• শ্রেণীঃ প্লাস্টিকের পিসিবি

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

সাবস্ট্র্যাট-সজ্জিত পিসিবি প্রতিটি ইলেকট্রনিক ডিভাইসের মূল উপাদান। সাবস্ট্র্যাট উপাদান, প্রায়ই FR4 মত ফাইবারগ্লাস ধরনের,যা পিসিবি এর অনমনীয়তা এবং তাপীয় স্থিতিশীলতা দেয়আমাদের পিসিবি-র পণ্যের বৈশিষ্ট্য, যেমন সোল্ডার মাস্কের রঙ সবুজ, কেবল নান্দনিক উদ্দেশ্যে নয়, কার্যকারিতাও।সবুজ সোল্ডার মাস্কটি ত্রুটিগুলির জন্য বোর্ড পরিদর্শন করতে সহায়তা করে এবং পরিবাহী তামার ট্রেসের উপর একটি নিরোধক স্তর হিসাবে কাজ করে শর্ট সার্কিট প্রতিরোধ করে.

ন্যূনতম ট্রেস প্রস্থ এবং 0.1 মিমি দূরত্বের সাথে, এই সাবস্ট্র্যাট-টাইপ প্রিন্টেড সার্কিট বোর্ডগুলি জটিল এবং উচ্চ ঘনত্বের অ্যাপ্লিকেশনগুলির জন্য নিখুঁত।সূক্ষ্ম ট্রেস মাত্রা একটি আরো কম্প্যাক্ট নকশা অনুমতি দেয়, যা আধুনিক ইলেকট্রনিক ডিভাইসে গুরুত্বপূর্ণ যেখানে স্থান একটি প্রিমিয়াম হয়। এই সুনির্দিষ্ট ট্র্যাকিং এবং দূরত্ব ক্ষমতা এই PCBs স্মার্টফোন, ট্যাবলেট, ল্যাপটপ,এবং অন্যান্য ডিভাইস যেখানে ক্ষুদ্রীকরণ মূল.

Substrate উপাদান সহ এই সার্কিট বোর্ডগুলিতে ব্যবহৃত 1oz এর তামা ওজন নিশ্চিত করে যে তারা অতিরিক্ত গরম বা ব্যর্থতা ছাড়াই পর্যাপ্ত পরিমাণে বর্তমান পরিচালনা করতে পারে।এই বৈশিষ্ট্যটি তাদের পাওয়ার সাপ্লাই সার্কিট এবং অটোমোটিভ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে পরিবর্তিত বর্তমান লোডের অধীনে নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ. উপরন্তু, 1 ওনস তামা ওজন খরচ কার্যকারিতা এবং কর্মক্ষমতা মধ্যে একটি ভারসাম্য খুঁজে, এটি বিভিন্ন ভোক্তা ইলেকট্রনিক্স মধ্যে একটি জনপ্রিয় পছন্দ করে তোলে।

পৃষ্ঠের সমাপ্তি আমাদের পিসিবিগুলির আরেকটি গুরুত্বপূর্ণ বৈশিষ্ট্য।নিমজ্জন গোল্ড পৃষ্ঠ সমাপ্তি শুধুমাত্র উপাদান সংযুক্ত করার জন্য একটি সমতল পৃষ্ঠ প্রদান করে না কিন্তু চমৎকার পরিবাহিতা এবং অক্সিডেশন প্রতিরোধের প্রস্তাবএই ধরনের পৃষ্ঠতল সমাপ্তি বিশেষত অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ যেখানে সিগন্যাল ট্রান্সমিশনের নির্ভরযোগ্যতা সর্বাধিক গুরুত্বপূর্ণ।যেমন উচ্চ গতির যোগাযোগ ডিভাইস বা সুনির্দিষ্ট চিকিৎসা সরঞ্জাম.

অবশেষে, 0.2 মিমি PCB এর বেধ একটি খুব পাতলা প্রোফাইলের অনুমতি দেয়, যা স্পেস সীমাবদ্ধ অ্যাপ্লিকেশনগুলিতে বিশেষভাবে দরকারী।উচ্চ মানের সাবস্ট্র্যাট উপাদান ব্যবহারের কারণে বোর্ডের স্থায়িত্ব এবং শক্তি হ্রাস করে নাফলস্বরূপ, এই পিসিবিগুলি প্রায়শই পরিধানযোগ্য প্রযুক্তি, আরএফআইডি ট্যাগ এবং বিভিন্ন ধরণের সেন্সরগুলিতে পাওয়া যায় যেখানে একটি ছোট ফর্ম ফ্যাক্টর অপরিহার্য।

সংক্ষেপে, আমাদের সাবস্ট্র্যাট-সজ্জিত পিসিবিগুলি তাদের নির্দিষ্ট পণ্য বৈশিষ্ট্যগুলির সাথে বহুমুখী এবং বিস্তৃত অ্যাপ্লিকেশন এবং দৃশ্যকল্প জুড়ে ব্যবহার করা যেতে পারে।ভোক্তা ইলেকট্রনিক্স থেকে শিল্প যন্ত্রপাতি পর্যন্ত, এবং মেডিকেল ডিভাইস থেকে এয়ারস্পেস উপাদান পর্যন্ত, এই সাবস্ট্র্যাট টাইপ প্রিন্টেড সার্কিট বোর্ডগুলি আজকের প্রযুক্তির কঠোর চাহিদা মেটাতে ডিজাইন করা হয়েছে।

কাস্টমাইজেশনঃ

আমাদের সাবস্ট্রেট-সজ্জিত PCBs আপনার নির্দিষ্ট চাহিদা পূরণের জন্য ব্যাপক পণ্য কাস্টমাইজেশন সেবা প্রদান করে।এই মুদ্রিত সার্কিট বোর্ড একটি কম্প্যাক্ট ফর্ম ফ্যাক্টর বজায় রেখে জটিল সার্কিট সহজতর করার জন্য ডিজাইন করা হয়.

আমাদের সুনির্দিষ্ট ড্রিলিং প্রক্রিয়াটি 0.2 মিমি ন্যূনতম গর্তের আকারের অনুমতি দেয়, যাতে সূক্ষ্ম পিচ উপাদানগুলি সহজে আবাসন করতে পারে।সাবস্ট্র্যাট উপাদান সঙ্গে আমাদের কাস্টম সার্কিট বোর্ডের জন্য সাধারণ সীসা সময় 5-7 দিন, যা গুণগত মানের সাথে আপস না করে দ্রুত ঘুরিয়ে দেওয়ার অনুমতি দেয়।

উচ্চমানের ইম্পারশন গোল্ডের উপরিভাগ দিয়ে শেষ করা, আমাদের পিসিবি চমৎকার পরিবাহিতা প্রদান করে এবং নান্দনিকভাবে আনন্দদায়ক।যেমন আমাদের সব সাবস্ট্র্যাট-সজ্জিত সার্কিট বোর্ড RoHS সঙ্গতিপূর্ণ, বিপজ্জনক পদার্থের সীমাবদ্ধতার জন্য সর্বোচ্চ মানদণ্ড পূরণ করে।

সহায়তা ও সেবা:

আমাদের প্রোডাক্ট টেকনিক্যাল সাপোর্ট এবং সার্ভিসেস ফর সাবস্ট্র্যাট লাইক পিসিবি (এসএলপি) আমাদের গ্রাহকদের পণ্যের জীবনচক্র জুড়ে ব্যাপক সহায়তা প্রদানের জন্য ডিজাইন করা হয়েছে।আমাদের সহায়তায় পণ্য নির্বাচন সম্পর্কিত নির্দেশাবলী অন্তর্ভুক্ত রয়েছে, নকশা পরামর্শ, এবং ত্রুটি সমাধান নিশ্চিত করতে যে আপনার SLP সমাধান উচ্চ ঘনত্ব এবং উচ্চ কর্মক্ষমতা অ্যাপ্লিকেশন জন্য আপনার প্রয়োজনীয়তা পূরণ।

এসএলপি পণ্যগুলির জন্য প্রযুক্তিগত সহায়তা বৈদ্যুতিক এবং যান্ত্রিক স্পেসিফিকেশন, উপাদান নির্বাচন, স্ট্যাক আপ সুপারিশ এবং বিন্যাস নির্দেশিকা সহ সহায়তা অন্তর্ভুক্ত করে।গুণমান বা কর্মক্ষমতা সমঝোতা ছাড়া উত্পাদনযোগ্যতা এবং খরচ কার্যকারিতা জন্য আপনার নকশা অপ্টিমাইজ সাহায্য করতে আমরা প্রতিশ্রুতিবদ্ধ.

আমাদের পরিষেবাগুলির মধ্যে বিস্তারিত ডকুমেন্টেশন এবং সংস্থানগুলি অন্তর্ভুক্ত রয়েছে যা এসএলপি ব্যবহার, হ্যান্ডলিং এবং সঞ্চয় করার জন্য সর্বোত্তম অনুশীলনগুলিকে কভার করে।আমরা সর্বশেষ শিল্পের মান এবং প্রযুক্তিগত অগ্রগতি সম্পর্কে আপডেট প্রদান PCB শিল্পের অগ্রভাগে আপনার ডিজাইন রাখা.

পণ্য সম্পর্কিত সমস্যার ক্ষেত্রে, আমাদের প্রযুক্তিগত দল দ্রুত এবং কার্যকর সমস্যা সমাধানের জন্য সজ্জিত।আমরা আপনার সাথে ঘনিষ্ঠভাবে কাজ করি সমস্যাগুলি নির্ণয় করতে এবং ডাউনটাইম হ্রাস করতে এবং তাদের নিজ নিজ অ্যাপ্লিকেশনগুলিতে আপনার এসএলপি পণ্যগুলির নির্ভরযোগ্যতা নিশ্চিত করতে সমাধান সরবরাহ করতে.

আরো জটিল প্রকল্পের জন্য, আমরা উন্নত প্রকৌশল পরিষেবা প্রদান করি যার মধ্যে সিমুলেশন এবং পরীক্ষার অন্তর্ভুক্ত রয়েছে যাতে বিভিন্ন অবস্থার অধীনে আপনার এসএলপি ডিজাইনের কর্মক্ষমতা যাচাই করা যায়।আমাদের লক্ষ্য শুধু পণ্য নয়, জ্ঞান এবং সহায়তা প্রদান করা যা আপনাকে আপনার ইলেকট্রনিক্স প্রকল্পে শ্রেষ্ঠত্ব অর্জন করতে সক্ষম করে.

দয়া করে মনে রাখবেন যে আমাদের পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে যোগাযোগের তথ্য অন্তর্ভুক্ত নেই।দয়া করে আমাদের ওয়েবসাইটের যোগাযোগ বিভাগ বা আপনার পণ্যের সাথে সরবরাহিত ডকুমেন্টেশন দেখুন.
