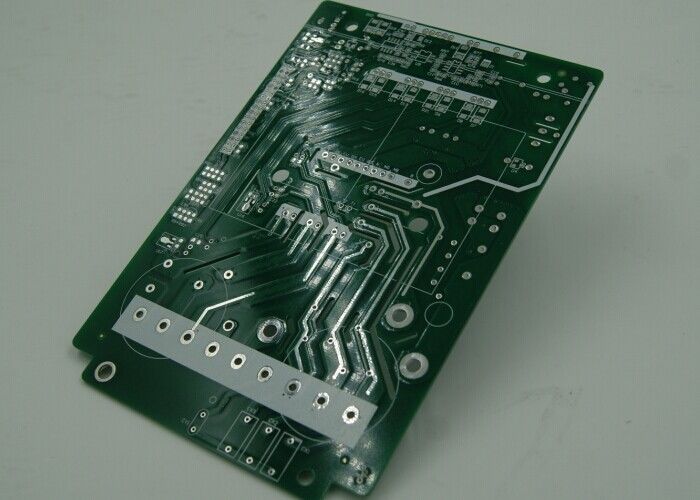

নিমজ্জন স্বর্ণ ঘন তামা পিসিবি আইপিসি দ্বিতীয় স্ট্যান্ডার্ড 3 মিলি মিনিমাম লাইন স্পেস

নিমজ্জন স্বর্ণ ঘন তামা পিসিবি আইপিসি দ্বিতীয় স্ট্যান্ডার্ড 3 মিলি মিনিমাম লাইন স্পেস

নিমজ্জন স্বর্ণ ঘন তামা PCB

ঘন তামার পিসিবি আইপিসি II স্ট্যান্ডার্ড

নিমজ্জন স্বর্ণের চরম তামা পিসিবি

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
ন্যূনতম লাইন স্পেস:
3মিল (0.075 মিমি)
প্রক্রিয়া:
নিমজ্জন গোল্ড/স্লিভার
Hs কোড:
8534009000
পিসিবি পরীক্ষা:
100% পরীক্ষা
পিসিবি স্ট্যান্ডার্ড:
IPC-II মান
স্ট্যান্ডার্ড:
আইপিসি-এ-৬১০ ক্লাস ২-৩
ন্যূনতম লাইন প্রস্থ:
3মিল (0.075 মিমি)
তামার বেধ:
6-10 OZ
বিশেষভাবে তুলে ধরা:

নিমজ্জন স্বর্ণ ঘন তামা PCB

,

ঘন তামার পিসিবি আইপিসি II স্ট্যান্ডার্ড

,

নিমজ্জন স্বর্ণের চরম তামা পিসিবি

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

নিমজ্জন স্বর্ণ ভারী তামা পিসিবি আইপিসি দ্বিতীয় স্ট্যান্ডার্ড 3 মিলি মিনিমাম লাইন স্পেস

পণ্যের বর্ণনাঃ

ভারী তামা পিসিবি পণ্যটি তামা-লোডড পিসিবি বাজারে একটি ব্যতিক্রমী অফার, যা পাওয়ার ইলেকট্রনিক্স এবং উন্নত বৈদ্যুতিক অ্যাপ্লিকেশনগুলির কঠোর চাহিদা মেটাতে ডিজাইন করা হয়েছে।এই PCB এর শক্তিশালী নির্মাণ এবং উচ্চ বর্তমান লোড হ্যান্ডলিং উন্নত ক্ষমতা দ্বারা আলাদা, এর উল্লেখযোগ্য তামার বেধের জন্য ধন্যবাদ যা 6 থেকে 10 ওজ পর্যন্ত। নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করার জন্য সাবধানে তৈরি, এই বোর্ডটি কেবল একটি সাধারণ PCB নয়,কিন্তু একটি ফাউন্ডেশন যে সবচেয়ে চাহিদাপূর্ণ বৈদ্যুতিক উপাদান এবং সিস্টেম সমর্থন করে.

এই ডিপ কপার পিসিবি এর মূল বৈশিষ্ট্যগুলির মধ্যে একটি হ'ল এর সর্বনিম্ন গর্তের আকার, যা 0.2MM এর মতো সুনির্দিষ্ট।এই বৈশিষ্ট্যটি আধুনিক ইলেকট্রনিক ডিভাইসগুলির জন্য প্রয়োজনীয় সূক্ষ্ম পিচ প্যাটার্ন তৈরির জন্য গুরুত্বপূর্ণ যা উচ্চ ঘনত্বের উপাদান স্থাপনের প্রয়োজনগর্তের আকারের নির্ভুলতা উন্নত সংযোগ এবং কার্যকারিতার অনুমতি দেয়, যা বিভিন্ন অ্যাপ্লিকেশনগুলিতে পিসিবি এর পারফরম্যান্সের জন্য গুরুত্বপূর্ণ।

এই ভারী তামা মুদ্রিত সার্কিট বোর্ডের (পিসিবি) উত্পাদন প্রক্রিয়াটি নিমজ্জন স্বর্ণ / রৌপ্য উন্নত কৌশল ব্যবহার করে।এই প্রক্রিয়াটি নিশ্চিত করে যে স্বর্ণ বা রৌপ্যের একটি পাতলা স্তর তামার পৃষ্ঠের উপর সমানভাবে প্রয়োগ করা হয়, যা কেবল উপাদানগুলির জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ সরবরাহ করে না বরং অক্সিডেশন রোধ করে পিসিবি দীর্ঘায়ুতে অবদান রাখে।নিমজ্জন প্রক্রিয়া নিশ্চিত করে যে পৃষ্ঠের সমাপ্তি সর্বোচ্চ মানের, যা সংকেত সংক্রমণের অখণ্ডতা বজায় রাখতে অত্যন্ত গুরুত্বপূর্ণ।

একটি উল্লেখযোগ্য তামার বেধের সাথে, এই পিসিবি উচ্চ স্রোত পরিচালনা, কার্যকরভাবে তাপ বিতরণ, এবং তাপীয় স্ট্রেন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।PCBs নির্মাণে 6 থেকে 10 ওজ তামা ব্যবহার চরম অবস্থার অধীনে তার কর্মক্ষমতা ক্ষমতা একটি সাক্ষ্যএই বৈশিষ্ট্যটি পিসিবিকে আরও ভারী উপাদানগুলিকে সমর্থন করতে এবং উচ্চ-শক্তির ইলেকট্রনিক্সের অপারেশনের সময় ঘটে যাওয়া যান্ত্রিক চাপগুলি সহ্য করতে দেয়।

6 * 9 সেমি বোর্ডের আকারটি বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি কমপ্যাক্ট তবে প্রশস্ত কাজের ক্ষেত্র সরবরাহ করার জন্য চিন্তাশীলভাবে নির্বাচিত হয়েছে। এই আকারটি প্রোটোটাইপিং এবং ভর উত্পাদন উভয়ের জন্য আদর্শ,বিভিন্ন ইলেকট্রনিক ডিভাইসে পিসিবি ব্যবহার করা যায় তা নিশ্চিত করাশিল্প শক্তি রূপান্তরকারী থেকে শুরু করে অটোমোটিভ পাওয়ার সিস্টেম পর্যন্ত, এই পিসিবি আকারটি বহুমুখী এবং বিভিন্ন সেটআপগুলিতে নির্বিঘ্নে সংহত করা যেতে পারে।

যে কোন PCB এর জন্য একটি সমালোচনামূলক স্পেসিফিকেশন হল ন্যূনতম লাইন প্রস্থ, যা এই পণ্যের জন্য 3 মিল (0.075 মিমি) । এই ব্যতিক্রমীভাবে সংকীর্ণ লাইন প্রস্থ উচ্চ ঘনত্ব লেআউট অনুমতি দেয়,যা আজকের ক্ষুদ্র ইলেকট্রনিক ডিভাইসের জন্য অত্যন্ত গুরুত্বপূর্ণ. সংকীর্ণ রেখাগুলির অর্থ প্রতি ইউনিট এলাকায় আরও লাইন, এবং তাই, বৈদ্যুতিক সংকেতগুলির জন্য আরও পথ, যা জটিল সার্কিট ডিজাইনের জন্য আরও ভাল কর্মক্ষমতা এবং স্কেলযোগ্যতার অনুবাদ করে।

সংক্ষেপে, ভারী তামা পিসিবি পণ্যটি একটি পুরু তামা পিসিবি প্রয়োজন বিভিন্ন ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য একটি শক্তিশালী, বহুমুখী এবং উচ্চ কার্যকারিতা সমাধান। এর সূক্ষ্ম সর্বনিম্ন গর্ত আকার,উন্নত নিমজ্জন স্বর্ণ/রৌপ্য প্রক্রিয়া, যথেষ্ট তামার বেধ, সর্বোত্তম বোর্ডের আকার এবং সঠিক ন্যূনতম লাইন প্রস্থ এটিকে ইলেকট্রনিক্স শিল্পে একটি অত্যন্ত পছন্দসই পণ্য করে তোলে।শিল্প-গ্রেড অ্যাপ্লিকেশন বা পরিশীলিত ভোক্তা ইলেকট্রনিক্স জন্য কিনা, এই ভারী তামা মুদ্রিত সার্কিট বোর্ড (পিসিবি) অনন্য কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করার জন্য ডিজাইন করা হয়।



বৈশিষ্ট্যঃ

  • পণ্যের নামঃ ভারী তামা পিসিবি
  • ন্যূনতম লাইন স্পেসঃ 3 মিলি (0.075 মিমি)
  • প্রক্রিয়াঃ নিমজ্জন স্বর্ণ/সিলভার
  • তামার বেধঃ ৬-১০ ওজ
  • উৎপাদন নামঃ প্রিন্ট সার্কিট বোর্ড
  • পিসিবি পরীক্ষাঃ ১০০% পরীক্ষা
  • কীওয়ার্ডঃ
    • তামার ভারী দায়িত্ব PCB
    • ঘন তামা পিসিবি
    • তামার ধাতুপট্টাবৃত PCB


টেকনিক্যাল প্যারামিটারঃ

প্যারামিটার স্পেসিফিকেশন
উৎপাদন নাম প্রিন্ট সার্কিট বোর্ড
প্যাকেজ কার্টন + বাঁধন টেপ
তামার বেধ ৬-১০ ওজ
সোল্ডার মাস্কের বেধ ২০-৫০ ইউএম
সোল্ডার মাস্ক নীল
বোর্ডের আকার ৬*৯ সেমি
স্ট্যান্ডার্ড আইপিসি-এ-৬১০ ক্লাস ২-৩
মিনি হোল আকার 0.২ এমএম
স্তর সংখ্যা 2 স্তর
প্রক্রিয়া নিমজ্জন স্বর্ণ/স্লিভার


অ্যাপ্লিকেশনঃ

আইপিসি-II স্ট্যান্ডার্ড মেনে চলার জন্য ভারী তামা পিসিবি একটি অত্যন্ত টেকসই এবং নির্ভরযোগ্য পণ্য যা বিভিন্ন শক্তিশালী অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।একটি প্রক্রিয়া যা নিমজ্জন স্বর্ণ/সিলভার অন্তর্ভুক্ত, এই পিসিবি শীর্ষস্থানীয় পরিবাহিতা এবং একটি নির্ভরযোগ্য সমাপ্তির গ্যারান্টি দেয়, আইপিসি-এ -610 ক্লাস II-III এর কঠোর মানগুলির সাথে সামঞ্জস্যপূর্ণ। এই পণ্যটির জন্য এইচএস কোডটি 8534009000,এবং এটা 6 * 9cm একটি বোর্ড আকার আসে, যা এটি বিভিন্ন ইনস্টলেশনের জন্য বহুমুখী করে তোলে।

ভারী তামার পিসিবি অ্যাপ্লিকেশনগুলির মধ্যে সাধারণত শিল্প নিয়ন্ত্রণ অন্তর্ভুক্ত রয়েছে যেখানে একটি তামার লোড PCB উচ্চ বর্তমান লোড সহ্য করতে পারে এবং বৈদ্যুতিন সিস্টেমের সুরক্ষা এবং দীর্ঘায়ু নিশ্চিত করতে পারে।এই ধরণের পিসিবি বিশেষত পাওয়ার ইলেকট্রনিক্সে উপকারী যেখানে উচ্চ তামা সামগ্রীযুক্ত পিসিবি কার্যকর তাপ অপসারণের জন্য প্রয়োজনীয়, উপাদানগুলির উপর তাপীয় চাপ কমাতে এবং কঠোর পরিবেশে পারফরম্যান্স উন্নত করতে।

আরেকটি দৃশ্যকল্প যেখানে তামা সমৃদ্ধ PCBs অমূল্য হয় অটোমোটিভ সিস্টেম। যানবাহন ক্রমবর্ধমান কার্যকারিতা এবং নিরাপত্তা জন্য ইলেকট্রনিক সিস্টেম উপর নির্ভর করে,ভারী তামা পিসিবি কম্পন মোকাবেলা করার জন্য প্রয়োজনীয় দৃঢ়তা প্রদান করে, তাপীয় চক্র, এবং উচ্চ স্রোত, অটোমোবাইল শিল্পের কঠোর মান পূরণ।

সামরিক ও এয়ারস্পেস অ্যাপ্লিকেশনগুলিও ভারী তামা পিসিবি থেকে ব্যাপকভাবে উপকৃত হয়।যোগাযোগ ব্যবস্থার নির্ভরযোগ্যতার জন্য তাপীয় ব্যবস্থাপনা এবং উচ্চ প্রবাহ পরিচালনার ক্ষমতা অত্যন্ত গুরুত্বপূর্ণ, পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক, এবং সমালোচনামূলক ফ্লাইট কন্ট্রোল।আইপিসি-এ-৬১০ ক্লাস ২-৩ এর মান মেনে চলা নিশ্চিত করে যে এই পিসিবিগুলি সামরিক ও এয়ারস্পেস অপারেশনের চরম অবস্থার মধ্যে বেঁচে থাকতে পারে.

পুনর্নবীকরণযোগ্য শক্তির ক্ষেত্রে, ভারী তামা পিসিবিগুলি প্রায়শই সৌর শক্তি ইনভার্টার, বায়ু শক্তি জেনারেটর এবং উচ্চ-ক্ষমতা সংশোধনকারীদের মধ্যে ব্যবহৃত হয়।উচ্চ তামা সামগ্রী ন্যূনতম ক্ষতির সাথে দক্ষ শক্তি স্থানান্তর করতে পারবেন, যা পুনর্নবীকরণযোগ্য জ্বালানি সিস্টেমের পারফরম্যান্স অপ্টিমাইজ করার জন্য মৌলিক।

অবশেষে, ডায়াগনস্টিক বা চিকিত্সার জন্য সুনির্দিষ্ট শক্তি বিতরণ প্রয়োজন এমন চিকিত্সা সরঞ্জামগুলি তাদের নির্ভরযোগ্য পারফরম্যান্স এবং সুরক্ষা মান মেনে চলার জন্য ভারী তামা পিসিবি ব্যবহার করতে পারে।আইপিসি-২ স্ট্যান্ডার্ড মেনে চলার সংমিশ্রণ এবং শক্তিশালী নির্মাণের অর্থ এই পিসিবিগুলি চিকিৎসা প্রযুক্তির সংবেদনশীল এবং চাহিদাপূর্ণ ক্ষেত্রে বিশ্বাসযোগ্য হতে পারে.

উপসংহারে, ভারী তামা পিসিবি পণ্য, এর শক্তিশালী বৈশিষ্ট্য এবং বহুমুখী অ্যাপ্লিকেশনগুলির সাথে উচ্চ নির্ভরযোগ্যতা, চমৎকার তাপ ব্যবস্থাপনা,এবং উল্লেখযোগ্য বর্তমান লোড হ্যান্ডেল করার ক্ষমতা.



কাস্টমাইজেশনঃ

আমাদের ভারী তামার পিসিবি কাস্টমাইজেশন পরিষেবাগুলি কঠোর আইপিসি-এ -610 ক্লাস II-III স্ট্যান্ডার্ড মেনে চলে, আপনার ভারী তামার মুদ্রিত সার্কিট বোর্ড (পিসিবি) প্রয়োজনের জন্য শীর্ষ স্তরের গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করে.০.২ এমএম এর মিনি হোল আকারের জন্য উন্নত ক্ষমতা সহ, আমরা আপনার সঠিক স্পেসিফিকেশন পূরণের জন্য নির্ভুল প্রকৌশল সরবরাহ করি।

আমাদের কপার-ক্ল্যাড PCB এর স্থায়িত্ব এবং উচ্চতর পারফরম্যান্সের অভিজ্ঞতা নিন একটি শক্তিশালী ব্লু সোল্ডার মাস্ক দিয়ে, যা আপনার সার্কিট্রি রক্ষা করতে এবং এর দীর্ঘায়ু বাড়াতে ডিজাইন করা হয়েছে।আমরা নির্ভুলতার প্রতি দায়বদ্ধ, একটি ন্যূনতম লাইন স্পেস অফার 3 মিল (0.075 মিমি), জটিল নকশা এবং উচ্চ ঘনত্ব সংযোগের জন্য অনুমতি দেয়।

আপনার পিসিবি এর স্থিতিস্থাপকতা আরও নিশ্চিত করার জন্য, আমরা একটি সোল্ডার মাস্ক বেধ 20-50UM এর মধ্যে প্রয়োগ করি,পরিবেশগত কারণ এবং যান্ত্রিক চাপ বিরুদ্ধে আপনার ভারী তামা PCB অতিরিক্ত প্রতিরক্ষা প্রদান. আমাদের পণ্য কাস্টমাইজেশন সেবা বেছে নিন একটি পিসিবি জন্য যে সময় পরীক্ষা দাঁড়িয়েছে.



সহায়তা ও সেবা:

আমরা আমাদের ভারী তামা পিসিবি পণ্যগুলির জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিগত বিশেষজ্ঞদের আমাদের দল পণ্য অনুসন্ধান সাহায্য করার জন্য উপলব্ধ, সমস্যা সমাধান, এবং কর্মক্ষমতা অপ্টিমাইজেশান আপনার ভারী তামা PCBs আপনার নির্দিষ্ট চাহিদা এবং শিল্প মান পূরণ নিশ্চিত করতে।

আমাদের পরিষেবাগুলির মধ্যে রয়েছে, তবে সীমাবদ্ধ নয়, ডিজাইন লেআউট, উপাদান নির্বাচন, তাপীয় ব্যবস্থাপনা এবং স্ট্যাক আপ সুপারিশগুলির সাথে সহায়তা।আমরা ভারী তামা পিসিবি উত্পাদন প্রক্রিয়া নির্ভরযোগ্যতা এবং কঠিন অ্যাপ্লিকেশন মধ্যে স্থায়িত্ব জন্য অপ্টিমাইজ করার জন্য গাইডেন্স অফার.

আপনার উন্নয়ন এবং রক্ষণাবেক্ষণের প্রচেষ্টাকে সমর্থন করার জন্য, আমরা প্রযুক্তিগত ডেটাশিট, অ্যাপ্লিকেশন নোট এবং সেরা অনুশীলনের নির্দেশিকা সহ বিস্তারিত ডকুমেন্টেশন সরবরাহ করি।আমাদের লক্ষ্য আপনাকে ডিজাইন চক্র সময় কমাতে সাহায্য করা হয়, খরচ কমানো, এবং আপনার ভারী তামা PCBs থেকে সর্বোচ্চ মানের এবং কর্মক্ষমতা অর্জন।

আপনি যদি আমাদের ভারী তামা পিসিবি সম্পর্কিত কোনও সমস্যা বা প্রশ্নের মুখোমুখি হন তবে আমাদের সহায়তা দল দ্রুত এবং কার্যকর সমাধানের মাধ্যমে আপনার উদ্বেগগুলি সমাধানের জন্য নিবেদিত।আমরা ক্রমাগত উন্নতির জন্য প্রচেষ্টা করি এবং আপনার প্রয়োজনের আরও ভালভাবে পরিবেশন করার জন্য আমাদের পণ্য এবং সহায়তা পরিষেবাগুলির উপর প্রতিক্রিয়াকে স্বাগত জানাই.
