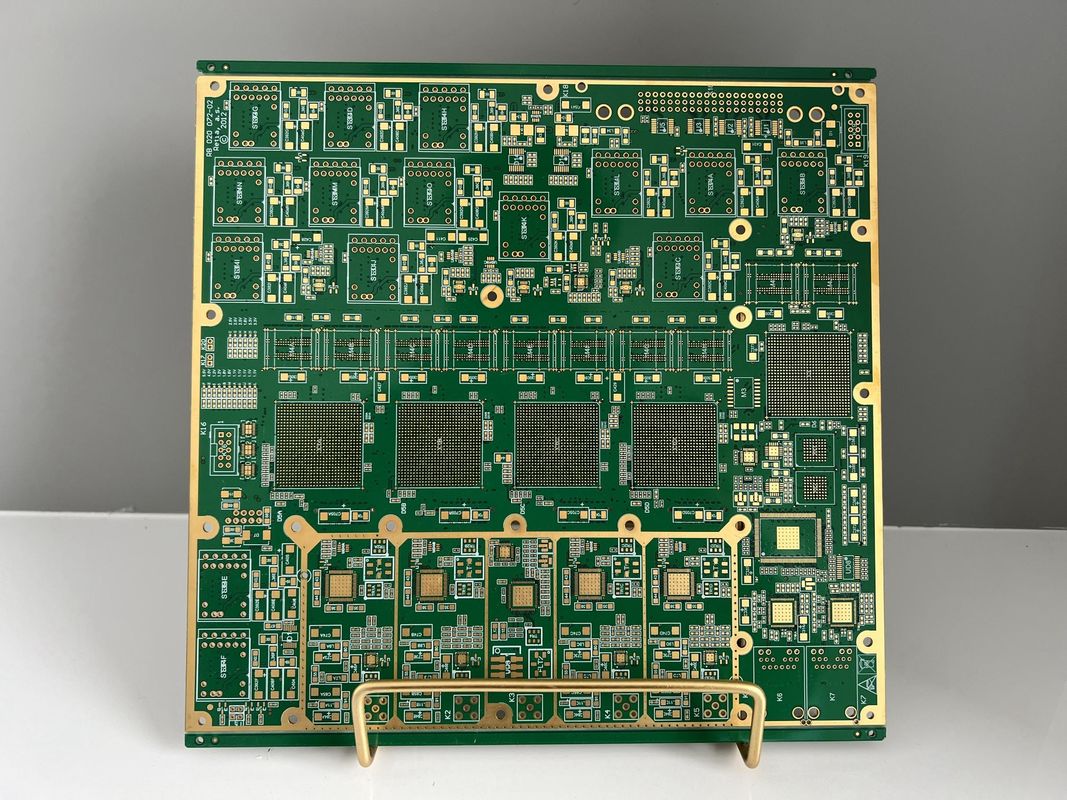

উচ্চ কার্যকারিতা এইচডিআই যে কোনও স্তর পিসিবি বোর্ড ENIG পৃষ্ঠতল সমাপ্তি 0.2-6 মিমি

পণ্যের বিবরণ:

হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) এনি লেয়ার প্রিন্টেড সার্কিট বোর্ড (PCB) PCB প্রযুক্তির শীর্ষে রয়েছে, যা বিভিন্ন শিল্প জুড়ে জটিল এবং উচ্চ-ঘনত্বের ওয়্যারিং বোর্ড প্রকল্পগুলির জন্য তৈরি। এই বোর্ডগুলি উচ্চ-গতি, উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির কঠোর প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে যেখানে স্থান, ওজন এবং কর্মক্ষমতা গুরুত্বপূর্ণ বিষয়। যেকোনো সংখ্যক স্তর থাকার ক্ষমতা সহ, এই HDI এনি লেয়ার PCB গুলি অতুলনীয় ডিজাইন নমনীয়তা সরবরাহ করে, যা তাদের উন্নত ইলেকট্রনিক অ্যাসেম্বলির জন্য একটি চমৎকার পছন্দ করে তোলে।

HDI এনি লেয়ার PCB গুলির সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্যগুলির মধ্যে একটি হল তাদের বিস্তৃত স্তর গণনার ক্ষমতা। এটি একটি ছোট ফর্ম ফ্যাক্টরে প্রচুর পরিমাণে সার্কিট্রি সংকুচিত করার অনুমতি দেয়, যা আধুনিক ইলেকট্রনিক ডিভাইসগুলির জন্য অপরিহার্য যা জটিল ওয়্যারিং এবং উচ্চ কার্যকারিতা প্রয়োজন। এনি লেয়ার প্রযুক্তি PCB এর যেকোনো স্তরের মধ্যে সংযোগ স্থাপন করতে সক্ষম করে, যা চূড়ান্ত পণ্যের সিগন্যাল ইন্টিগ্রিটি এবং বৈদ্যুতিক কর্মক্ষমতা অপ্টিমাইজ করে।

সারফেস ফিনিশের ক্ষেত্রে, HDI এনি লেয়ার PCB গুলি বিভিন্ন বিকল্পের সাথে আসে, যার মধ্যে রয়েছে হট এয়ার সোল্ডার লেভেলিং (HASL), ইলেক্ট্রোলস নিকেল ইমারশন গোল্ড (ENIG), ইমারশন সিলভার এবং অর্গানিক সোল্ডারেবিলিটি প্রিজারভেটিভস (OSP)। এই সারফেস ফিনিশগুলির প্রত্যেকটি অনন্য সুবিধা প্রদান করে। HASL সাশ্রয়ী এবং ভাল সোল্ডারেবিলিটি সরবরাহ করে, যখন ENIG চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা সরবরাহ করে এবং ফাইন-পিচ উপাদানগুলির জন্য আদর্শ। ইমারশন সিলভার তার চমৎকার সমতলতা এবং পরিবাহিতার জন্য পরিচিত, এবং OSP একটি পরিষ্কার, সীসা-মুক্ত পৃষ্ঠ সরবরাহ করে যা জটিল সোল্ডারিং প্রয়োজনীয়তার জন্য উপযুক্ত।

কপার ওজন এই উচ্চ-ঘনত্বের ওয়্যারিং বোর্ডগুলির আরেকটি গুরুত্বপূর্ণ বৈশিষ্ট্য। 0.5oz থেকে 6oz পর্যন্ত বিকল্পগুলির সাথে, HDI এনি লেয়ার PCB গুলি বিভিন্ন কারেন্ট-বহনকারী প্রয়োজনীয়তাগুলি পূরণ করতে পারে, যা নিশ্চিত করে যে তারা অ্যাপ্লিকেশনটির পাওয়ার এবং সিগন্যাল উভয় প্রয়োজনের জন্য উপযুক্ত হতে পারে। ভারী কপার ওজনগুলি বিশেষত সেই অ্যাপ্লিকেশনগুলিতে উপকারী যেখানে তাপীয় ব্যবস্থাপনা একটি উদ্বেগ, কারণ তারা তাপকে আরও কার্যকরভাবে ছড়িয়ে দিতে সহায়তা করে।

ইম্পিডেন্স কন্ট্রোল হল HDI এনি লেয়ার PCB গুলির ডিজাইন এবং উৎপাদনের একটি গুরুত্বপূর্ণ স্পেসিফিকেশন। এই বোর্ডগুলি নির্ভুলতার সাথে তৈরি করা হয় যাতে ট্রেস এবং ভায়াসগুলির ইম্পিডেন্স অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে। উচ্চ-গতি এবং উচ্চ-ফ্রিকোয়েন্সি সার্কিটগুলিতে সিগন্যাল ইন্টিগ্রিটি বজায় রাখার জন্য এটি অত্যন্ত গুরুত্বপূর্ণ যেখানে কোনও বিচ্যুতি সিগন্যাল লস বা প্রতিফলন ঘটাতে পারে।

অধিকন্তু, HDI এনি লেয়ার PCB গুলির নান্দনিক এবং কার্যকরী দিকগুলি সাদা, কালো এবং হলুদ সহ বিভিন্ন সিল্কস্ক্রিন রঙের উপলব্ধতার সাথে সমাধান করা হয়। সিল্কস্ক্রিন স্তরটি PCB তে মানব-পাঠযোগ্য চিহ্ন যুক্ত করার জন্য অপরিহার্য, যেমন কম্পোনেন্ট আইডেন্টিফায়ার এবং টেস্ট পয়েন্ট, যা সহজ সমাবেশ এবং সমস্যা সমাধানে সহায়তা করে। রঙের পছন্দ এই চিহ্নগুলির দৃশ্যমানতা বাড়াতে পারে বা শেষ পণ্যের ব্র্যান্ডিং বা ডিজাইন পছন্দের সাথে মেলে একটি নির্দিষ্ট চেহারা প্রদান করতে পারে।

হাই ডেনসিটি ইন্টারকানেক্ট এনি লেয়ার PCB গুলি PCB উত্পাদনে একটি অগ্রণী পদক্ষেপের প্রতিনিধিত্ব করে, যা আরও কম্প্যাক্ট, দক্ষ এবং উচ্চ-কার্যকারিতা সম্পন্ন ইলেকট্রনিক্সের ক্রমবর্ধমান চাহিদা পূরণ করে। এই বোর্ডগুলি বিশেষত টেলিযোগাযোগ, মেডিকেল ডিভাইস, প্রতিরক্ষা এবং মহাকাশ, এবং অন্য কোনও ক্ষেত্রে যেখানে উন্নত ইলেকট্রনিক প্যাকেজিং প্রয়োজন সেখানে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। তাদের চমৎকার ইন্টারকানেক্ট নির্ভরযোগ্যতা, উচ্চ স্তর গণনা এবং উচ্চতর বৈদ্যুতিক বৈশিষ্ট্য সহ, HDI এনি লেয়ার PCB গুলি ডিজাইনারদের জন্য একটি কৌশলগত পছন্দ যারা ইলেকট্রনিক ডিজাইনের সীমা অতিক্রম করতে এবং তাদের নিজ নিজ বাজারে একটি প্রতিযোগিতামূলক সুবিধা অর্জন করতে চায়।

উপসংহারে, হাই ডেনসিটি ইন্টারকানেক্ট এনি লেয়ার PCB গুলি PCB প্রযুক্তির অগ্রগতির একটি প্রমাণ। তারা উচ্চ স্তর গণনা, বহুমুখী সারফেস ফিনিশ, উল্লেখযোগ্য কপার ওজন বিকল্প, কঠোর ইম্পিডেন্স কন্ট্রোল এবং বিভিন্ন সিল্কস্ক্রিন রঙের সমন্বয় সরবরাহ করে, যা তাদের জটিল এবং উচ্চ-ঘনত্বের ওয়্যারিং বোর্ড প্রয়োজনীয়তার জন্য একটি কাস্টমাইজযোগ্য সমাধান করে তোলে। আপনি একটি অত্যাধুনিক ভোক্তা ইলেকট্রনিক ডিভাইস বা একটি গুরুত্বপূর্ণ মহাকাশ উপাদান নিয়ে কাজ করছেন কিনা, HDI এনি লেয়ার PCB গুলি আপনার উদ্ভাবনী প্রকল্পগুলিকে বাস্তবে রূপ দেওয়ার জন্য প্রয়োজনীয় নির্ভরযোগ্যতা, কর্মক্ষমতা এবং নির্ভুলতা সরবরাহ করে।

বৈশিষ্ট্য:

• পণ্যের নাম: HDI এনি লেয়ার PCB
• হাই-ডেনসিটি ইন্টারকানেক্ট বোর্ড
• মাল্টিলেয়ার হাই-ডেনসিটি প্রিন্টেড সার্কিট বোর্ড
• এনি-লেয়ার ইন্টারকানেক্ট বোর্ড
• সিল্কস্ক্রিন রঙ: সাদা, কালো, হলুদ
• ন্যূনতম অ্যানুলার রিং: 3mil
• ন্যূনতম ছিদ্রের আকার: 0.1mm
• পরীক্ষা: ফ্লাইং প্রোব টেস্ট, ই-টেস্ট
• সোল্ডার মাস্ক রঙ: সবুজ, লাল, নীল, কালো, হলুদ, সাদা

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

HDI (হাই-ডেনসিটি ইন্টারকানেক্ট) এনি লেয়ার PCB হল একটি অত্যাধুনিক মাল্টিলেয়ার হাই-ডেনসিটি প্রিন্টেড সার্কিট বোর্ড যা বিশেষভাবে আধুনিক ইলেকট্রনিক্সের জটিল চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে। পণ্যের বৈশিষ্ট্য যেমন 3mil এর ন্যূনতম অ্যানুলার রিং, FR-4 উপাদান ব্যবহার, ইম্পিডেন্স কন্ট্রোল এবং 3mil/3mil এর ন্যূনতম লাইন প্রস্থ/ব্যবধান, এটিকে বিভিন্ন অ্যাপ্লিকেশন এবং পরিস্থিতির জন্য একটি আদর্শ পছন্দ করে তোলে।

HDI এনি লেয়ার PCB গুলির প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে একটি হল উচ্চ-কার্যকারিতা কম্পিউটিং এর ক্ষেত্রে। এই বোর্ডগুলির উচ্চ ঘনত্ব তাদের প্রসেসর এবং মেমরি মডিউলগুলির সর্বশেষ প্রজন্মের সমর্থন করতে সক্ষম করে, যার জন্য মাল্টিলেয়ার হাই-ডেনসিটি প্রিন্টেড সার্কিট বোর্ড প্রয়োজন যা উচ্চ গতিতে একাধিক সংকেত পরিচালনা করতে পারে। সুনির্দিষ্ট ইম্পিডেন্স কন্ট্রোল উচ্চ-গতির ডেটা স্থানান্তরের জন্য সিগন্যাল ইন্টিগ্রিটি নিশ্চিত করে, যা এই বোর্ডগুলিকে সার্ভার, ডেটা সেন্টার এবং সুপারকম্পিউটারগুলির জন্য উপযুক্ত করে তোলে।

অধিকন্তু, হাই-ডেনসিটি ইন্টারকানেক্ট বোর্ড টেলিযোগাযোগের ক্ষেত্রে গুরুত্বপূর্ণ। স্মার্টফোন, ট্যাবলেট এবং অন্যান্য ওয়্যারলেস যোগাযোগ সিস্টেমের মতো ডিভাইসগুলি এই PCB গুলি দ্বারা সরবরাহ করা কম্প্যাক্ট আকার এবং উন্নত বৈদ্যুতিক কর্মক্ষমতা থেকে উপকৃত হয়। HDI এনি লেয়ার PCB গুলি উপাদানগুলির একটি ঘন বিন্যাস করার অনুমতি দেয়, যা পোর্টেবল ইলেকট্রনিক্সের জন্য অপরিহার্য যা সীমিত স্থান রয়েছে তবে উচ্চ কার্যকারিতা প্রয়োজন।

মেডিকেল শিল্পে, হাই ডেনসিটি ইন্টারকানেক্ট এনি লেয়ার PCB গুলি গুরুত্বপূর্ণ মেডিকেল সরঞ্জামগুলিতে ব্যবহৃত হয়। এমআরআই মেশিন, সিটি স্ক্যানার এবং অন্যান্য ডায়াগনস্টিক সরঞ্জামগুলির মতো ডিভাইসগুলি এই PCB গুলি দ্বারা সরবরাহ করা উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতার উপর নির্ভর করে। ফ্লাইং প্রোব টেস্টিং এবং ই-টেস্টিং সহ্য করার ক্ষমতা নিশ্চিত করে যে প্রতিটি বোর্ড মেডিকেল অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় কঠোর প্রয়োজনীয়তা পূরণ করে।

অধিকন্তু, এই PCB গুলি স্বয়ংচালিত খাতেও প্রচলিত, যেখানে উন্নত ইলেকট্রনিক্স ক্রমবর্ধমান সাধারণ। ইঞ্জিন কন্ট্রোল ইউনিট থেকে ইনফোটেইনমেন্ট সিস্টেম পর্যন্ত, HDI এনি লেয়ার PCB গুলি স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে সম্মুখীন হওয়া কঠোর পরিবেশ সহ্য করার জন্য প্রয়োজনীয় নির্ভরযোগ্যতা এবং স্থায়িত্ব সরবরাহ করে।

অবশেষে, মহাকাশ এবং প্রতিরক্ষা সিস্টেমগুলি তাদের উন্নত ইলেকট্রনিক সিস্টেমের জন্য হাই ডেনসিটি ইন্টারকানেক্ট এনি লেয়ার PCB গুলিও ব্যবহার করে। এই সেক্টরগুলির এমন উপাদানগুলির প্রয়োজন যা চরম পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করতে পারে এবং FR-4 উপাদানের দৃঢ়তা উচ্চ-ঘনত্বের ইন্টারকানেক্ট ক্ষমতা সহ এই PCB গুলিকে একটি স্পষ্ট পছন্দ করে তোলে।

উপসংহারে, HDI এনি লেয়ার PCB গুলি বহুমুখী এবং তাদের উচ্চতর বৈদ্যুতিক কর্মক্ষমতা, নির্ভরযোগ্যতা এবং স্কেলেবিলিটির কারণে বিভিন্ন উচ্চ-প্রযুক্তি শিল্পে প্রয়োগ করা যেতে পারে। এটি কম্পিউটিং, টেলিযোগাযোগ, মেডিকেল, স্বয়ংচালিত, বা মহাকাশ এবং প্রতিরক্ষা যাই হোক না কেন, এই মাল্টিলেয়ার হাই-ডেনসিটি প্রিন্টেড সার্কিট বোর্ডগুলি সবচেয়ে চাহিদাপূর্ণ পরিস্থিতিতে কাজ করার জন্য ডিজাইন করা হয়েছে।

কাস্টমাইজেশন:

আমাদের HDI এনি লেয়ার PCB গুলি উচ্চ-ঘনত্বের অ্যাসেম্বলি সিস্টেমের সুনির্দিষ্ট চাহিদা পূরণের জন্য পণ্যের কাস্টমাইজেশন পরিষেবাগুলির একটি পরিসীমা সরবরাহ করে। আমরা প্রতিটি এনি-লেয়ার ইন্টারকানেক্ট বোর্ড আমাদের কঠোর মানের মান পূরণ করে তা নিশ্চিত করার জন্য ফ্লাইং প্রোব টেস্ট এবং ই-টেস্ট সহ ব্যাপক টেস্টিং বিকল্প সরবরাহ করি।

আমরা 0.1mm পর্যন্ত ছোট ছিদ্রের আকার অর্জন করতে পারি, যা উচ্চ-ঘনত্বের ইন্টিগ্রেটেড সার্কিট ইন্টারকানেকশন বোর্ড ডিজাইনগুলিকে সক্ষম করে যা সুনির্দিষ্ট এবং জটিল প্যাটার্ন প্রয়োজন। আমাদের সোল্ডার মাস্ক রঙের বিকল্পগুলির মধ্যে রয়েছে সবুজ, লাল, নীল, কালো, হলুদ এবং সাদা, যা আপনাকে আপনার প্রকল্পের জন্য নিখুঁত নান্দনিকতা নির্বাচন করার নমনীয়তা দেয়।

আমরা কপার ওজনের ক্ষেত্রে বিভিন্ন প্রয়োজনীয়তাও পূরণ করি, যা 0.5oz থেকে 6oz পর্যন্ত বিস্তৃত, বিভিন্ন কারেন্ট-বহনকারী ক্ষমতা এবং স্থায়িত্বের চাহিদা পূরণের জন্য। অতিরিক্তভাবে, আমাদের প্রযুক্তি 3mil/3mil এর ন্যূনতম লাইন প্রস্থ এবং ব্যবধানের অনুমতি দেয়, যা এনি-লেয়ার ইন্টারকানেক্ট বোর্ডগুলির সাথে যুক্ত জটিল ডিজাইনের জন্য গুরুত্বপূর্ণ।

সহায়তা এবং পরিষেবা:

আমাদের HDI এনি লেয়ার PCB গুলি সর্বোচ্চ স্তরের সন্তুষ্টি নিশ্চিত করার জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে। আমাদের অত্যাধুনিক হাই-ডেনসিটি ইন্টারকানেক্টর (HDI) প্রযুক্তির সাথে, আমরা উচ্চ নির্ভরযোগ্যতা এবং নির্ভুলতার সাথে জটিল ডিজাইনগুলি সমর্থন করতে পারি। আমাদের সহায়তার মধ্যে রয়েছে:

ডিজাইন পরামর্শ: আমাদের বিশেষজ্ঞদের দল PCB ডিজাইন বিবেচনার সাথে সাহায্য করার জন্য উপলব্ধ, যা নিশ্চিত করে যে আপনার লেআউট HDI এনি লেয়ার প্রযুক্তির জন্য অপ্টিমাইজ করা হয়েছে।

উত্পাদন সহায়তা: আমরা আপনাকে উত্পাদন প্রক্রিয়ার মাধ্যমে গাইড করি, উপাদান নির্বাচন, স্তর স্ট্যাক-আপ এবং প্রক্রিয়া ক্ষমতাগুলিতে অন্তর্দৃষ্টি সরবরাহ করি যা আপনার প্রয়োজনীয়তা পূরণ করে।

গুণমান নিশ্চিতকরণ: আমাদের পণ্যগুলি সমস্ত শিল্প মান এবং আপনার নির্দিষ্ট মানের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য কঠোর পরীক্ষা এবং গুণমান নিয়ন্ত্রণ পদ্ধতির মধ্য দিয়ে যায়।

প্রযুক্তিগত ডকুমেন্টেশন: আমরা স্পেসিফিকেশন, হ্যান্ডলিং নির্দেশাবলী এবং সমাবেশ এবং একীকরণের সময় সেরা অনুশীলনের জন্য নির্দেশিকা সহ বিস্তারিত ডকুমেন্টেশন সরবরাহ করি।

বিক্রয়োত্তর সহায়তা: আমাদের প্রতিশ্রুতি আমাদের HDI এনি লেয়ার PCB গুলির ব্যবহারের সময় উদ্ভূত হতে পারে এমন কোনও উদ্বেগ বা সমস্যা সমাধানের জন্য বিক্রয়োত্তর সহায়তার সাথে সরবরাহের পরেও অব্যাহত থাকে।

আপনার HDI এনি লেয়ার PCB গুলির সাথে কোনও প্রযুক্তিগত প্রশ্ন বা সহায়তার জন্য, আমাদের নিবেদিত সহায়তা দল আপনাকে আপনার পণ্য থেকে সেরা সম্ভাব্য কর্মক্ষমতা অর্জনে সহায়তা করতে প্রস্তুত।
