HDI Any Layer PCBs (হাই-ডেন্সিটি ইন্টিগ্রেটেড সার্কিট ইন্টারকানেকশন বোর্ড) আধুনিক প্রিন্টেড সার্কিট বোর্ড (PCB) প্রযুক্তির অগ্রণী প্রতিনিধিত্ব করে, যা ছোট,আরো কার্যকর, এবং অত্যন্ত ইন্টিগ্রেটেড ইলেকট্রনিক উপাদান. আমাদের state-of-the-art HDI PCBs অফার অতুলনীয় কর্মক্ষমতা এবং নির্ভরযোগ্যতা বিস্তৃত অ্যাপ্লিকেশন জন্য, সহ কিন্তু সীমাবদ্ধ নয়,টেলিযোগাযোগ, ভোক্তা ইলেকট্রনিক্স, অটোমোটিভ এবং চিকিৎসা সরঞ্জাম।
আমাদের উচ্চ ঘনত্বের ইন্টারকানেক্ট (এইচডিআই) পিসিবিগুলি নির্ভুলতা এবং সর্বোচ্চ মানের মানের সাথে উত্পাদিত হয়, নিশ্চিত করে যে প্রতিটি বোর্ড আজকের জটিল ইলেকট্রনিক সার্কিটগুলির কঠোর চাহিদা পূরণ করে।একটি দ্রুত 2-5 দিনের মধ্যে সীসা সময় সঙ্গে, আমরা আপনার এইচডিআই যে কোনও স্তরের পিসিবিগুলি দ্রুত সরবরাহ করতে প্রতিশ্রুতিবদ্ধ যা মানের সাথে আপস না করে আপনার পণ্য বিকাশ চক্রকে ত্বরান্বিত করতে এবং দ্রুত বাজারে যেতে সক্ষম করে।
একটি পিসিবি এর পৃষ্ঠ সমাপ্তি তার কর্মক্ষমতা এবং দীর্ঘায়ু একটি সমালোচনামূলক ভূমিকা পালন করে। আমাদের এইচডিআই পিসিবি আপনার অ্যাপ্লিকেশন নির্দিষ্ট প্রয়োজনীয়তা পূরণ করার জন্য বিভিন্ন পৃষ্ঠ সমাপ্তি সঙ্গে পাওয়া যায়.বিকল্পগুলির মধ্যে রয়েছে HASL (হট এয়ার সোল্ডার লেভেলিং), ENIG (Electroless Nickel Immersion Gold), Immersion Silver, এবং OSP (Organic Solderability Preservatives) ।এই উপসর্গগুলির প্রত্যেকটি অনন্য সুবিধা প্রদান করে, যেমন চমৎকার সোল্ডারযোগ্যতা, জারা প্রতিরোধের, এবং তারের বন্ধনযোগ্যতা, নিশ্চিত করে যে আপনার এইচডিআই যে কোনও স্তর পিসিবি তার অপারেশনাল জীবন জুড়ে তার অখণ্ডতা বজায় রাখে।
আমাদের উচ্চ ঘনত্বের ইন্টিগ্রেটেড সার্কিট ইন্টারকানেকশন বোর্ডের সর্বোচ্চ মান নিশ্চিত করার জন্য, আমরা ফ্লাইং প্রোব টেস্ট এবং ই-টেস্টের মতো উন্নত পরীক্ষার পদ্ধতি ব্যবহার করি।এই পরিশীলিত পরীক্ষার প্রোটোকল আমাদের উৎপাদন প্রক্রিয়ার প্রথম দিকে সম্ভাব্য সমস্যা সনাক্ত করতে সক্ষম করে, যার ফলে ব্যয়বহুল পুনর্নির্মাণ বা ক্ষেত্রের ব্যর্থতা এড়ানো যায়। পরীক্ষা আমাদের উত্পাদন প্রক্রিয়া একটি অবিচ্ছেদ্য অংশ,এই কারণেই আমরা আমাদের উৎপাদিত প্রতিটি এইচডিআই পিসিবির উপর ব্যাপক পরিদর্শন করার জন্য আধুনিক সরঞ্জাম এবং দক্ষ প্রযুক্তিবিদদের উপর প্রচুর বিনিয়োগ করি।.
আমাদের এইচডিআই যে কোন স্তরের পিসিবিগুলির অন্যতম গুরুত্বপূর্ণ বৈশিষ্ট্য হল সর্বনিম্ন 0.1 মিমি সমাপ্ত গর্তের আকার। এই ব্যতিক্রমী ক্ষমতা অত্যন্ত সূক্ষ্ম বৈশিষ্ট্য তৈরি করতে সক্ষম করে,যা উচ্চ ঘনত্বের ইন্টারকানেকশন ডিজাইনের জন্য অপরিহার্য যেখানে স্থান একটি প্রিমিয়ামএই ধরনের ছোট ভায়াসগুলিকে সামঞ্জস্য করার ক্ষমতা আরও জটিল এবং কমপ্যাক্ট সার্কিট ডিজাইনের অনুমতি দেয়, যা ছোট ফর্ম ফ্যাক্টরগুলিতে উচ্চতর কার্যকারিতা অর্জন করা সম্ভব করে তোলে।এই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপকারী যেখানে স্থান সাশ্রয় এবং বর্ধিত কর্মক্ষমতা সর্বাধিক গুরুত্বপূর্ণ.
০.১ মিলিমিটার ন্যূনতম গর্তের আকার কেবল আমাদের প্রযুক্তিগত সক্ষমতারই প্রতিফলন নয়, উদ্ভাবনের প্রতি আমাদের অঙ্গীকার এবং পিসিবি ডিজাইনের সীমানা অতিক্রম করার অবিচ্ছিন্ন প্রচেষ্টা।এই বৈশিষ্ট্যটি পিসিবি মধ্যে একাধিক স্তর ইন্টিগ্রেশন সহজতর, যে কোন স্তরের আন্তঃসংযোগের অনুমতি দেয় যা বৈদ্যুতিক কর্মক্ষমতা এবং সংকেত অখণ্ডতা উল্লেখযোগ্যভাবে উন্নত করতে পারে।ডিজাইনার এবং প্রকৌশলীরা আত্মবিশ্বাসের সাথে তাদের সবচেয়ে উচ্চাভিলাষী প্রকল্পগুলি বাস্তবায়ন করতে পারে.
উপসংহারে, আমাদের এইচডিআই যে কোন স্তর PCBs উচ্চ ঘনত্ব ইন্টিগ্রেটেড সার্কিট জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য আন্তঃসংযোগ সমাধান প্রদান। দ্রুত সীসা সময় সঙ্গে, পৃষ্ঠ সমাপ্তি অপশন একটি পরিসীমা,কঠোর পরীক্ষার প্রোটোকল, এবং উন্নত নকশা বৈশিষ্ট্য যেমন একটি সর্বনিম্ন সমাপ্ত গর্ত আকার 0.1 মিমি, আমাদের পণ্য আজকের ইলেকট্রনিক্স শিল্পের চ্যালেঞ্জ মোকাবেলা করার জন্য ডিজাইন করা হয়।আপনি অত্যাধুনিক প্রযুক্তি বিকাশ করছেন বা বিদ্যমান ডিজাইনগুলি অপ্টিমাইজ করছেন কিনা, আমাদের উচ্চ ঘনত্বের ইন্টারকানেক্ট পিসিবি আপনার ইলেকট্রনিক পণ্যগুলিতে উচ্চ কর্মক্ষমতা, নির্ভরযোগ্যতা এবং দক্ষতা অর্জনের জন্য আদর্শ পছন্দ।
টেকনিক্যাল প্যারামিটার | স্পেসিফিকেশন |
---|---|
ন্যূনতম গর্তের আকার | 0.১ মিমি |
ন্যূনতম. সমাপ্ত গর্তের আকার | 0.১ মিমি |
পৃষ্ঠতল সমাপ্তি | HASL, ENIG, ডুবানো সিলভার, OSP |
লিড টাইম | ২-৫ দিন |
পরীক্ষা | ফ্লাইং প্রোব টেস্ট, ই-টেস্ট |
সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ |
ন্যূনতম লাইন প্রস্থ/স্পেসিং | ৩ মিলি/৩ মিলি |
স্তর সংখ্যা | যে কোন স্তর |
তামার ওজন | 0.5oz-6oz |
বেধ | 0.২ মিমি-৬ মিমি |
হাই ডেনসিটি ইন্টারকানেক্ট অ্যানি লেয়ার (এইচডিআই অ্যানি লেয়ার) পিসিবিগুলি উন্নত সার্কিট বোর্ড প্রযুক্তির শীর্ষে রয়েছে, যা অতুলনীয় নমনীয়তা এবং নির্ভুলতা সরবরাহ করে।যে কোন স্তর গণনা করার ক্ষমতা সহএইচডিআই যে কোন স্তর PCBs একটি সর্বনিম্ন লাইন প্রস্থ এবং মাত্র 3 মিলি / 3 মিলি spacing গর্বিত,তাদের এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে স্থানটি প্রিমিয়াম এবং উচ্চ সংকেত অখণ্ডতা একটি আবশ্যক.
এইচডিআই যে কোন স্তরের পিসিবিগুলির জন্য প্রধান অ্যাপ্লিকেশন দৃশ্যকল্পগুলির মধ্যে একটি ভোক্তা ইলেকট্রনিক্সের ক্ষেত্রে। এই বোর্ডগুলি স্মার্টফোন, ট্যাবলেট এবং ল্যাপটপের জন্য উপযুক্ত,যেখানে উচ্চ ঘনত্বের ইন্টারকানেক্ট বোর্ড প্রযুক্তি একটি ছোট ফর্ম ফ্যাক্টরে বৃহত্তর সংখ্যক ফাংশনকে অনুমতি দেয়অতিরিক্তভাবে, পরিধানযোগ্য প্রযুক্তি, যার জন্য কমপ্যাক্ট এবং দক্ষ ডিজাইন প্রয়োজন,পারফরম্যান্সকে হ্রাস না করে যে কোনও স্তরের ইন্টারকানেক্ট বোর্ডের স্তরগুলি ঘনভাবে স্ট্যাক করার ক্ষমতা থেকে উল্লেখযোগ্যভাবে উপকৃত হয়.
চিকিৎসা সরঞ্জাম ক্ষেত্রে, এইচডিআই যে কোনও স্তরের পিসিবিগুলি হ্যান্ডহেল্ড ডায়াগনস্টিক ডিভাইস এবং পোর্টেবল মনিটরিং সিস্টেমের মতো সরঞ্জামগুলি নির্ভরযোগ্য এবং নির্ভুল থাকে তা নিশ্চিত করার জন্য অত্যন্ত গুরুত্বপূর্ণ।এই পিসিবিগুলির সূক্ষ্ম লাইন নির্ভুলতা সমালোচনামূলক চিকিৎসা প্রযুক্তির জন্য প্রয়োজনীয় উচ্চ গতির সংকেত সংক্রমণকে সমর্থন করে, ক্ষুদ্রায়িত পদচিহ্নের মাধ্যমে জীবন রক্ষাকারী নির্ণয় ও চিকিৎসা প্রদান করে।
এয়ারস্পেস এবং প্রতিরক্ষা সিস্টেমগুলিও এইচডিআই যে কোনও স্তরের পিসিবিগুলির উন্নত ক্ষমতা ব্যবহার করে।একটি কম্প্যাক্ট আকার বজায় রাখার সময় চরম অবস্থার প্রতিরোধ করতে পারে যে উচ্চ কার্যকারিতা বোর্ড সবচেয়ে গুরুত্বপূর্ণএইচডিআই প্রযুক্তি জটিল মাল্টি-লেয়ার ডিজাইনের অনুমতি দেয় যা ন্যাভিগেশন, যোগাযোগ এবং নজরদারি সিস্টেমের জন্য অপরিহার্য।
সবুজ, লাল, নীল, কালো, হলুদ এবং সাদা সহ সোল্ডার মাস্ক রঙের বিকল্পগুলি নির্দিষ্ট নকশা প্রয়োজনীয়তা এবং নান্দনিক পছন্দগুলির জন্য কাস্টমাইজেশন সক্ষম করে। এই বৈশিষ্ট্যটি,২-৫ দিনের দ্রুত নেতৃত্বের সাথে মিলিতএই প্রকল্পগুলি গুণগত মানের সাথে আপস না করেই দ্রুত অগ্রসর হতে পারে।HDI Any Layer PCBs এর অখণ্ডতা কঠোর পরীক্ষার পদ্ধতির মাধ্যমে যাচাই করা হয় যেমন ফ্লাইং প্রোব টেস্ট এবং ই-টেস্ট, যাতে প্রতিটি বোর্ড কার্যকারিতা এবং নির্ভরযোগ্যতার সর্বোচ্চ মান পূরণ করে।
সংক্ষেপে, এইচডিআই যে কোনও স্তর পিসিবি হ'ল বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি বহুমুখী সমাধান যেখানে ঘনত্ব, নির্ভুলতা এবং নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ।যে কোন স্তর সংখ্যা এবং তাদের উন্নত উত্পাদন মান তাদের বিভিন্ন শিল্প জুড়ে কাটিয়া প্রান্ত ইলেকট্রনিক্স উন্নয়ন একটি অপরিহার্য উপাদান করতে তাদের অভিযোজনযোগ্যতা.
আমাদের এইচডিআই (উচ্চ ঘনত্বের ইন্টারকানেক্ট) যে কোনও স্তর পিসিবি আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজেশন বিকল্পগুলির একটি পরিসীমা সহ একটি পরিশীলিত মাল্টিলেয়ার ইন্টারকানেক্ট সিস্টেম সরবরাহ করে।আমাদের পিসিবিগুলি এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যা একটি ক্ষুদ্র ইন্টারকানেক্ট সিস্টেম এবং উচ্চ ঘনত্ব সমাবেশ সিস্টেমের প্রয়োজন, উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
আপনার ডিজাইনের পছন্দ অনুসারে বা জটিল সিস্টেমে বিভিন্ন পিসিবি পার্থক্য করতে সহায়তা করার জন্য বিভিন্ন সিল্কস্ক্রিন রঙের মধ্যে থেকে চয়ন করুন। আমরা সাদা, কালো এবং হলুদ রঙের সিল্কস্ক্রিন সরবরাহ করি।
এইচডিআই যে কোনও স্তরের পিসিবিগুলি উচ্চমানের এফআর -৪ উপাদান ব্যবহার করে তৈরি করা হয়, যা এর দুর্দান্ত বৈদ্যুতিক নিরোধক এবং যান্ত্রিক স্থিতিশীলতার জন্য পরিচিত, যা এটিকে বেশিরভাগ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
বিভিন্ন নকশা জটিলতা এবং অ্যাপ্লিকেশন সামঞ্জস্য করার জন্য, আমাদের পিসিবিগুলি 0.2 মিমি থেকে 6.0 মিমি পর্যন্ত বেধের সাথে কাস্টমাইজ করা যেতে পারে, আপনার পণ্য নকশায় নমনীয়তা সরবরাহ করে।

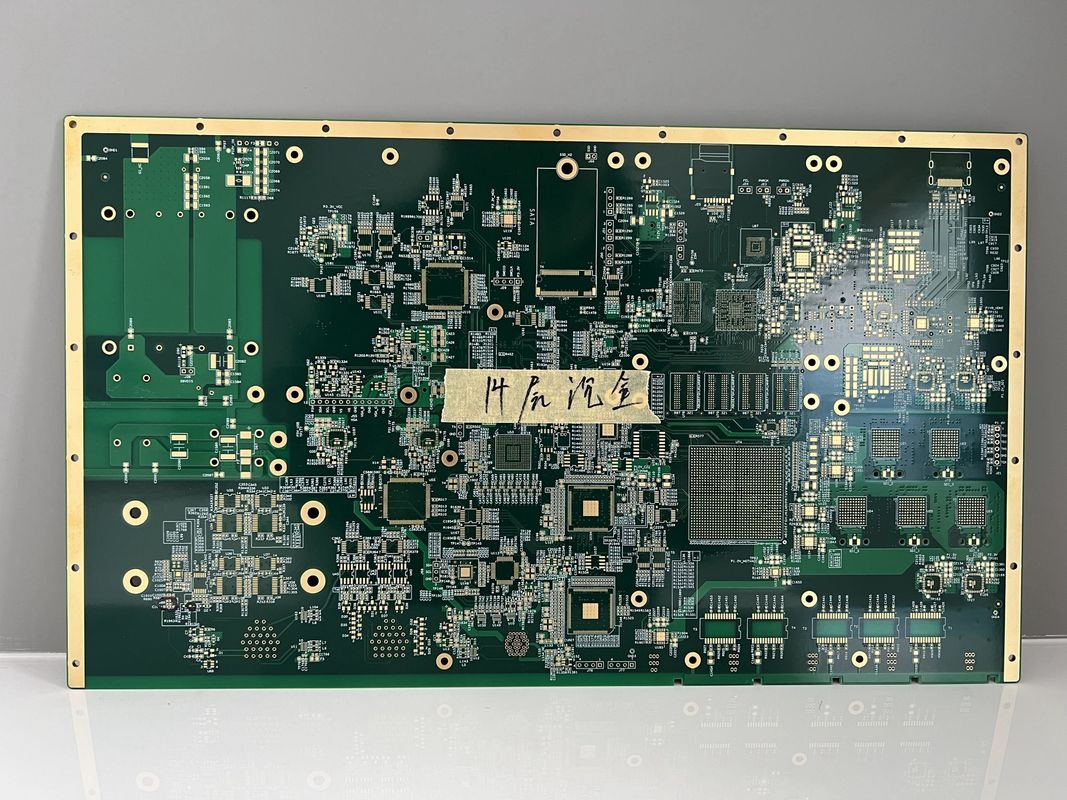

আমাদের সুনির্দিষ্ট উত্পাদন প্রক্রিয়া ন্যূনতম 3 মিলিমিটার আঙ্গুলের রিংয়ের অনুমতি দেয়, যা নির্ভরযোগ্য সংযোগ এবং কঠোর নকশা নির্দিষ্টকরণের সম্মতি নিশ্চিত করে।
আমরা পণ্য উন্নয়নে সময়ের গুরুত্ব বুঝি, এজন্যই আমরা ২-৫ দিনের একটি দ্রুত লিড টাইম অফার করি, যা আপনাকে গুণগত মানের সাথে আপস না করে আপনার প্রকল্পের সময়রেখা ত্বরান্বিত করতে সক্ষম করে।
আমাদের এইচডিআই যে কোন স্তরের পিসিবিগুলি সর্বোচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে ডিজাইন করা হয়েছে,উচ্চ ঘনত্বের ইন্টারকানেকশন পারফরম্যান্স নিশ্চিত করা যা আজকের পরিশীলিত ইলেকট্রনিক অ্যাপ্লিকেশনগুলির চাহিদা পূরণ করে. আপনাকে সর্বোত্তম সহায়তা প্রদান এবং আপনার সাফল্য নিশ্চিত করার জন্য, আমরা আমাদের এইচডিআই যে কোনও স্তর পিসিবি পণ্যগুলির জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি।
টেকনিক্যাল সাপোর্ট:
আমাদের বিশেষজ্ঞদের নিবেদিত দল আপনার যেকোনো প্রযুক্তিগত প্রশ্ন বা সমস্যার সমাধানের জন্য প্রস্তুত।ডিজাইন চ্যালেঞ্জ থেকে শুরু করে উপাদান স্পেসিফিকেশন বা উত্পাদন প্রক্রিয়া সম্পর্কে প্রশ্ন, আমরা এখানে আছি আপনার পিসিবি প্রত্যাশিত হিসাবে কাজ করে তা নিশ্চিত করার জন্য গাইডেন্স এবং সমাধান প্রদান করার জন্য।
ডিজাইন রিভিউ সার্ভিস:
আপনার পিসিবি ডিজাইন উৎপাদন শুরু করার আগে, আমাদের প্রকৌশলীরা সম্ভাব্য সমস্যাগুলি সনাক্ত করতে এবং উন্নতি করার পরামর্শ দেওয়ার জন্য একটি পুঙ্খানুপুঙ্খ পর্যালোচনা পরিচালনা করতে পারে।এই সক্রিয় পদ্ধতি ব্যয়বহুল পুনর্নির্মাণের ঝুঁকি হ্রাস করতে সহায়তা করে এবং নিশ্চিত করে যে আপনার পিসিবিগুলি উত্পাদনযোগ্যতা এবং কার্যকারিতার জন্য অনুকূলিত.
বিক্রয়োত্তর সেবা:
আমরা আমাদের এইচডিআই যে কোন স্তরের পিসিবি এর গুণগত মানের সাথে একমত এবং আমরা আপনার সন্তুষ্টির জন্য প্রতিশ্রুতিবদ্ধ।আমরা পণ্যের সাথে আপনার যে কোনও উদ্বেগ সমাধানের জন্য সহায়তা প্রদান অব্যাহত রাখিইনস্টলেশন বা পারফরম্যান্স নিয়ে প্রশ্ন থাকুক না কেন, আমাদের বিক্রয়োত্তর টিম আপনাকে সাহায্য করতে প্রস্তুত।
গুণমান নিশ্চিতকরণঃ
আমাদের এইচডিআই যে কোন স্তরের পিসিবি কঠোর পরীক্ষার এবং মান নিয়ন্ত্রণ পদ্ধতির মধ্য দিয়ে যায় যাতে তারা সর্বোচ্চ শিল্প মান পূরণ করে।আমরা এমন পণ্য সরবরাহ করতে প্রতিশ্রুতিবদ্ধ যা আপনি তাদের পারফরম্যান্স এবং দীর্ঘায়ু জন্য নির্ভর করতে পারেন.
ডকুমেন্টেশন এবং রিসোর্সঃ
আমাদের এইচডিআই যে কোনও স্তর পিসিবি সম্পর্কে বিস্তারিত তথ্য সরবরাহ করার জন্য ডিজাইন করা ডেটাশিট, ব্যবহারকারী ম্যানুয়াল এবং অ্যাপ্লিকেশন নোট সহ প্রচুর পরিমাণে প্রযুক্তিগত নথিতে অ্যাক্সেস করুন।আমাদের অনলাইন রিসোর্সগুলি আপনাকে আমাদের পণ্যগুলি আরও ভালভাবে বুঝতে এবং ব্যবহার করতে সহায়তা করতে উপলব্ধ.
আমাদের এইচডিআই যে কোনও স্তর পিসিবিগুলির সাথে আপনার যে কোনও সহায়তার প্রয়োজন হলে, দয়া করে আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করতে দ্বিধা করবেন না।আমাদের পণ্যগুলির সাথে আপনার অভিজ্ঞতা সুষ্ঠু এবং সফল হবে তা নিশ্চিত করার জন্য আমরা এখানে আছি.
আপনার জিজ্ঞাসা সরাসরি আমাদের কাছে পাঠান
