0.10 মিমি ন্যূনতম গর্ত ব্যাসার্ধ উন্নত পিসিবি উত্পাদন একক স্তর নিমজ্জন স্বর্ণের জন্য মাল্টিলেয়ার মুদ্রিত সার্কিট বোর্ড

0.10 মিমি ন্যূনতম গর্ত ব্যাসার্ধ উন্নত পিসিবি উত্পাদন একক স্তর নিমজ্জন স্বর্ণের জন্য মাল্টিলেয়ার মুদ্রিত সার্কিট বোর্ড

একক স্তর মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

0.10 মিমি মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

ডুবানো গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
Surface Treatment:
Immersion Gold
Minimum Hole Diameter:
0.10 Mm
Pcba Standard:
IPC-A-610E
Size:
As Per Gerber
Legend:
White Black
Packing:
Vacuum Packing With Carton Box
Board Thinkness:
0.4mm
Pcb:
Single,double,multilayer Pcb,custom Pcb
বিশেষভাবে তুলে ধরা:

একক স্তর মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

,

0.10 মিমি মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

,

ডুবানো গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

পণ্যের বর্ণনা:

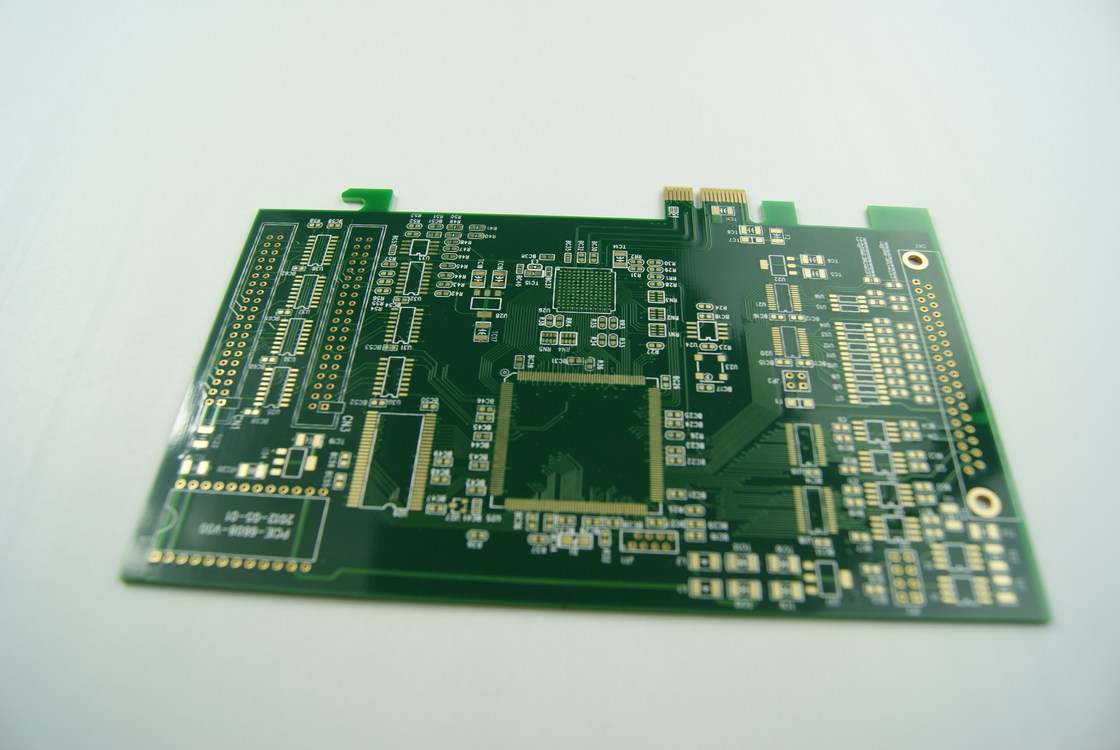

মাল্টিলেয়ার PCB বোর্ড একটি বহুমুখী এবং উচ্চ-মানের পণ্য যা আধুনিক ইলেকট্রনিক ডিভাইসের চাহিদা পূরণ করে। 0.4 মিমি বোর্ডের পুরুত্ব সহ, এই মাল্টিলেয়ার PWB কমপ্যাক্ট এবং হালকা ওজনের ডিজাইন প্রয়োজন এমন বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ।

0.5 থেকে 14oz (18-490um) পর্যন্ত বিস্তৃত তামার পুরুত্ব সমন্বিত, এই মাল্টিলেয়ার PCB বোর্ড চমৎকার পরিবাহিতা এবং স্থায়িত্ব প্রদান করে। আপনার একটি সাধারণ সার্কিট বা একটি জটিল ইলেকট্রনিক সিস্টেমের জন্য একটি বোর্ডের প্রয়োজন হোক না কেন, তামার পুরুত্বের নমনীয়তা এটিকে 14 লেয়ার PCB এবং 18 লেয়ার PCB সহ বিস্তৃত প্রকল্পের জন্য উপযুক্ত করে তোলে।

এই মাল্টিলেয়ার PCB বোর্ডের অন্যতম প্রধান বৈশিষ্ট্য হল এর চিত্তাকর্ষক সর্বনিম্ন ছিদ্রের ব্যাস 0.10 মিমি। এই নির্ভুলতা জটিল ডিজাইন এবং কমপ্যাক্ট লেআউটের জন্য অনুমতি দেয়, যা এটিকে উন্নত ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।

পরিষেবা প্রদানের ক্ষেত্রে, এই মাল্টিলেয়ার PCB বোর্ড একটি ব্যাপক ওয়ান-স্টপ পরিষেবা OEM সমাধান সরবরাহ করে। ডিজাইন থেকে শুরু করে উত্পাদন পর্যন্ত, আপনি একটি নির্বিঘ্ন প্রক্রিয়ার উপর নির্ভর করতে পারেন যা উত্পাদনের প্রতিটি পর্যায়ে গুণমান এবং দক্ষতা নিশ্চিত করে।

আপনার ইলেকট্রনিক ডিভাইসগুলির কর্মক্ষমতা এবং দীর্ঘায়ু বাড়ানোর জন্য, মাল্টিলেয়ার PCB বোর্ডটি নিমজ্জন সোনার পৃষ্ঠের চিকিত্সা সহ আসে। এই চিকিত্সা কেবল বোর্ডের সোল্ডারেবিলিটি উন্নত করে না বরং চমৎকার জারা প্রতিরোধের ক্ষমতাও প্রদান করে, যা সময়ের সাথে সাথে আপনার সার্কিটগুলির নির্ভরযোগ্যতা নিশ্চিত করে।


বৈশিষ্ট্য:

  • পণ্যের নাম: মাল্টিলেয়ার PCB বোর্ড
  • পরিষেবা: ওয়ান-স্টপ পরিষেবা OEM
  • লিজেন্ড: সাদা কালো
  • সর্বনিম্ন ছিদ্রের ব্যাস: 0.10 মিমি
  • পিসিবি: একক, ডবল, মাল্টিলেয়ার পিসিবি, কাস্টম পিসিবি
  • পিসিবিএ স্ট্যান্ডার্ড: IPC-A-610E

প্রযুক্তিগত পরামিতি:

স্তর সংখ্যা 4L-28L
সর্বনিম্ন ছিদ্রের ব্যাস 0.10 মিমি
পিসিবি একক, ডবল, মাল্টিলেয়ার পিসিবি, কাস্টম পিসিবি
সারফেস ফিনিশিং HASL/OSP/ENIG
লিজেন্ড সাদা কালো
প্যাকিং কার্টন বক্স সহ ভ্যাকুয়াম প্যাকিং
সারফেস ট্রিটমেন্ট নিমজ্জন গোল্ড
পরিষেবা ওয়ান-স্টপ পরিষেবা OEM
পিসিবিএ স্ট্যান্ডার্ড IPC-A-610E
তামার পুরুত্ব 0.5-14oz (18-490um)

অ্যাপ্লিকেশন:

মাল্টিলেয়ার PCB বোর্ডের জন্য পণ্যের অ্যাপ্লিকেশন উপলক্ষ এবং দৃশ্যকল্প:

মাল্টিলেয়ার PCB বোর্ড একটি বহুমুখী পণ্য যা কাস্টমাইজযোগ্য বৈশিষ্ট্যগুলির কারণে বিভিন্ন অ্যাপ্লিকেশন উপলক্ষ এবং পরিস্থিতিতে ব্যবহার করা যেতে পারে। 2 থেকে 30 পর্যন্ত স্তরের সংখ্যা সহ, এই পণ্যটি বিভিন্ন ইলেকট্রনিক ডিভাইস এবং সিস্টেমের জন্য উপযুক্ত যা জটিল সার্কিট ডিজাইন এবং উচ্চ কার্যকারিতা প্রয়োজন।

উদাহরণস্বরূপ, 14 লেয়ার PCB গুলি শিল্প নিয়ন্ত্রণ ব্যবস্থা, টেলিযোগাযোগ সরঞ্জাম এবং স্বয়ংচালিত ইলেকট্রনিক্সের মতো অ্যাপ্লিকেশনগুলির জন্য আদর্শ যা মাঝারি স্তরের জটিলতা এবং কর্মক্ষমতা প্রয়োজন। এই PCB গুলি খরচ এবং কার্যকারিতার মধ্যে একটি ভাল ভারসাম্য সরবরাহ করে, যা তাদের ইলেকট্রনিক্স শিল্পে একটি জনপ্রিয় পছন্দ করে তোলে।

অন্যদিকে, 16 লেয়ার PCB গুলি আরও উন্নত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা উচ্চতর কর্মক্ষমতা এবং নির্ভরযোগ্যতার দাবি করে। এই PCB গুলি সাধারণত মহাকাশ ব্যবস্থা, চিকিৎসা ডিভাইস এবং উচ্চ-গতির ডেটা যোগাযোগ সরঞ্জামগুলিতে ব্যবহৃত হয় যেখানে নির্ভুলতা এবং স্থিতিশীলতা অত্যন্ত গুরুত্বপূর্ণ।

আরও, মাল্টিলেয়ার PCB বোর্ডটি HASL (হট এয়ার সোল্ডার লেভেলিং), OSP (অর্গানিক সোল্ডারেবিলিটি প্রিজারভেটিভস), এবং ENIG (ইলেক্ট্রোলেস নিকেল ইমারশন গোল্ড) সহ সারফেস ফিনিশিং বিকল্পগুলির সাথে আসে, যা বিভিন্ন অ্যাসেম্বলি প্রক্রিয়া এবং পরিবেশগত অবস্থার সাথে সামঞ্জস্যতা নিশ্চিত করে।

এছাড়াও, পণ্যটি ইম্পিডেন্স কন্ট্রোল টেস্টের একটি বিশেষ প্রয়োজনীয়তা সরবরাহ করে, যা উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলিতে সংকেত অখণ্ডতা বজায় রাখতে এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে অপরিহার্য। এই বৈশিষ্ট্যটি মাল্টিলেয়ার PCB বোর্ডকে RF/মাইক্রোওয়েভ সিস্টেম, সিগন্যাল প্রসেসিং সরঞ্জাম এবং অন্যান্য সংবেদনশীল ইলেকট্রনিক ডিভাইসগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে।

Gerber ফাইল অনুযায়ী কাস্টমাইজ করা যেতে পারে এমন একটি আকার এবং একটি ওয়ান-স্টপ পরিষেবা OEM অফার সহ, মাল্টিলেয়ার PCB বোর্ড ব্যবসা এবং ব্যক্তি যারা দক্ষতার সাথে কাস্টম ইলেকট্রনিক পণ্য তৈরি করতে চান তাদের জন্য একটি সুবিধাজনক সমাধান। আপনার একটি ভোক্তা ইলেকট্রনিক্স ডিভাইসের জন্য 14-লেয়ার PCB বা একটি অত্যাধুনিক শিল্প সিস্টেমের জন্য 16-লেয়ার PCB প্রয়োজন হোক না কেন, এই পণ্যটি নির্ভুলতা এবং গুণমান সহ আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণ করতে পারে।


কাস্টমাইজেশন:

মাল্টিলেয়ার PCB বোর্ডের জন্য পণ্য কাস্টমাইজেশন পরিষেবা:

পিসিবিএ স্ট্যান্ডার্ড: IPC-A-610E

পরিষেবা: ওয়ান-স্টপ পরিষেবা OEM

সারফেস ফিনিশিং: HASL/OSP/ENIG

লিজেন্ড: সাদা কালো

তামার পুরুত্ব: 0.5-14oz (18-490um)


সমর্থন এবং পরিষেবা:

মাল্টিলেয়ার PCB বোর্ড পণ্যটি সর্বোত্তম কর্মক্ষমতা এবং গ্রাহক সন্তুষ্টি নিশ্চিত করতে ব্যাপক পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করে। আমাদের বিশেষজ্ঞ দল কোনো প্রযুক্তিগত অনুসন্ধান, সমস্যা সমাধান এবং পণ্য নির্দেশনার জন্য উপলব্ধ।

আমাদের পরিষেবাগুলির মধ্যে রয়েছে:

  • পণ্য ইনস্টলেশন এবং কনফিগারেশনের জন্য প্রযুক্তিগত সহায়তা
  • পণ্য স্পেসিফিকেশন এবং সামঞ্জস্যের সাথে সহায়তা
  • সমস্যা সমাধান এবং ডায়াগনস্টিক সমর্থন
  • পণ্য রক্ষণাবেক্ষণ এবং মেরামতের পরিষেবা
  • পণ্য ব্যবহার এবং সেরা অনুশীলন সম্পর্কে প্রশিক্ষণ এবং নির্দেশিকা

নিশ্চিত থাকুন যে আমাদের ডেডিকেটেড সাপোর্ট টিম আপনার প্রযুক্তিগত চাহিদা মেটাতে এবং আপনার মাল্টিলেয়ার PCB বোর্ড পণ্যের সফল অপারেশন নিশ্চিত করতে সময়োপযোগী এবং কার্যকর সহায়তা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ।
