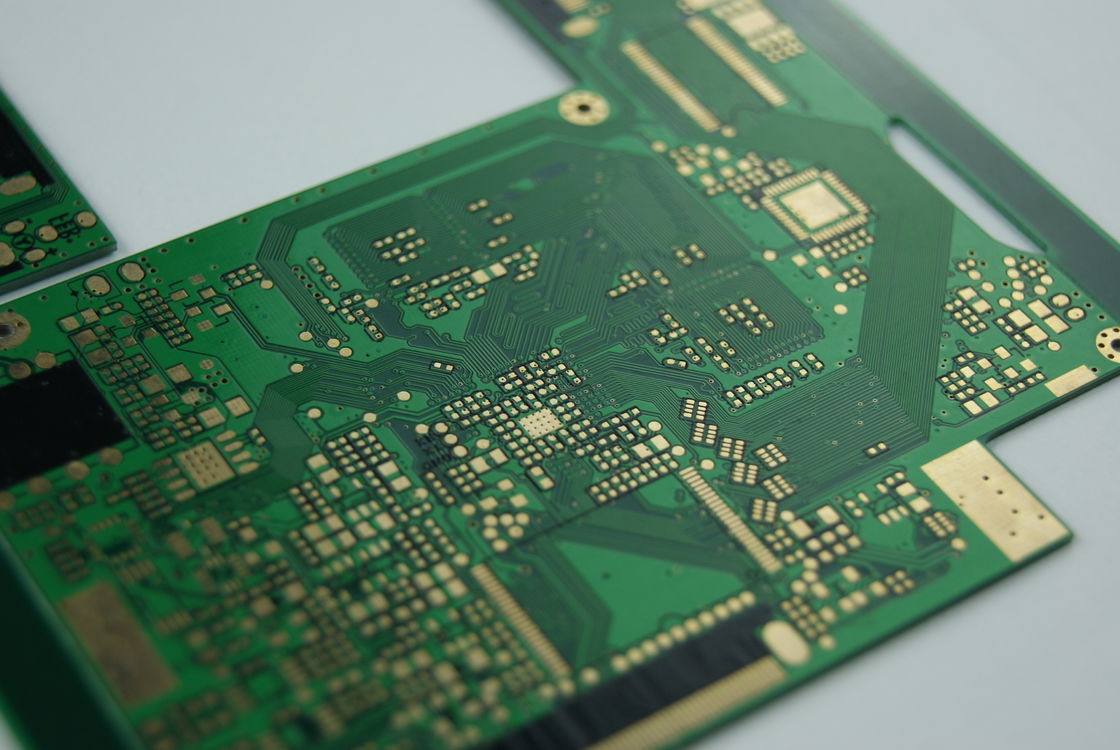

2-30 স্তর গণনা মাল্টিলেয়ার PCB বোর্ড, ০.৪ মিমি পুরুত্ব এবং HASL/OSP/ENIG সারফেস ফিনিশিং সহ

পণ্যের বর্ণনা:

মাল্টিলেয়ার PCB বোর্ড একটি বহুমুখী এবং উচ্চ-মানের পণ্য যা দুর্দান্ত কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করে। 16টি PCB স্তর সহ, এই বোর্ডটি আধুনিক ইলেকট্রনিক ডিভাইসের চাহিদা পূরণ করার জন্য ডিজাইন করা হয়েছে।

এই মাল্টিলেয়ার PCB বোর্ডের মূল বৈশিষ্ট্যগুলির মধ্যে একটি হল এর 0.4 মিমি বোর্ডের পুরুত্ব। এই পাতলা প্রোফাইলটি কমপ্যাক্ট ডিজাইন এবং স্থানের দক্ষ ব্যবহারের অনুমতি দেয়, যা আকার এবং ওজন গুরুত্বপূর্ণ এমন অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ করে তোলে।

সারফেস ফিনিশিং বিকল্পগুলির ক্ষেত্রে, এই মাল্টিলেয়ার PCB বোর্ড HASL, OSP, বা ENIG-এর পছন্দ সহ নমনীয়তা প্রদান করে। এই সারফেস ফিনিশগুলি ক্ষয় থেকে চমৎকার সুরক্ষা প্রদান করে এবং উপাদানগুলির জন্য সর্বোত্তম সোল্ডারেবিলিটি নিশ্চিত করে, যা বোর্ডের সামগ্রিক স্থায়িত্ব এবং কর্মক্ষমতায় অবদান রাখে।

মাল্টিলেয়ার PCB বোর্ডের আরেকটি উল্লেখযোগ্য বৈশিষ্ট্য হল সাদা এবং কালো রঙের কিংবদন্তী বিকল্প। বৈসাদৃশ্যপূর্ণ রঙগুলি বোর্ডের বিভিন্ন উপাদান এবং ট্রেস সনাক্ত করা সহজ করে তোলে, যা সমাবেশ এবং সমস্যা সমাধানের প্রক্রিয়াগুলিতে সহায়তা করে।

1 oz এর চূড়ান্ত ফয়েল এক্সটার্নাল সহ, এই মাল্টিলেয়ার PCB বোর্ড পরিবাহিতা এবং খরচ-কার্যকারিতার একটি ভালো ভারসাম্য প্রদান করে। 1 oz তামার পুরুত্ব পর্যাপ্ত কারেন্ট-বহন ক্ষমতা প্রদান করে এবং সামগ্রিক উৎপাদন খরচ নিয়ন্ত্রণে রাখে।

সাইজ যেকোনো PCB-এর একটি গুরুত্বপূর্ণ দিক, এবং এই মাল্টিলেয়ার PCB বোর্ডও এর ব্যতিক্রম নয়। বোর্ডের আকারটি Gerber ফাইলের স্পেসিফিকেশনগুলির সাথে মেলে তৈরি করা হয়েছে, যা উদ্দিষ্ট অ্যাপ্লিকেশনের সাথে সুনির্দিষ্ট সামঞ্জস্যতা এবং সামগ্রিক ইলেকট্রনিক সিস্টেমে নির্বিঘ্ন একীকরণ নিশ্চিত করে।

উপসংহারে, মাল্টিলেয়ার PCB বোর্ড একটি শীর্ষ-শ্রেণীর পণ্য যা উন্নত প্রযুক্তি, উচ্চতর উপকরণ এবং সুনির্দিষ্ট উত্পাদন প্রক্রিয়াগুলিকে একত্রিত করে ব্যতিক্রমী কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করে। আপনি একটি জটিল ইলেকট্রনিক প্রকল্প বা একটি উচ্চ-প্রযুক্তি ডিভাইসে কাজ করছেন কিনা, এই মাল্টিলেয়ার PCB বোর্ড আপনার PCB-এর প্রয়োজনীয়তাগুলির জন্য উপযুক্ত পছন্দ।

বৈশিষ্ট্য:

• মাল্টিলেয়ার প্রিন্টেড বোর্ড
• 12 স্তর PCB
• 12 স্তর PCB
• কিংবদন্তী: সাদা কালো
• বিশেষ প্রয়োজনীয়তা: ইম্পিডেন্স কন্ট্রোল টেস্ট
• সর্বনিম্ন ছিদ্রের ব্যাস: 0.10 মিমি
• প্যাকিং: কার্টন বক্স সহ ভ্যাকুয়াম প্যাকিং
• আকার: Gerber অনুযায়ী

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

একটি মাল্টিলেয়ার PCB বোর্ড একটি বহুমুখী পণ্য যা তার অনন্য বৈশিষ্ট্যের কারণে বিস্তৃত শিল্প এবং পরিস্থিতিতে অ্যাপ্লিকেশন খুঁজে পায়। পণ্যটি, একক, ডবল এবং মাল্টিলেয়ার PCB কনফিগারেশনে উপলব্ধ, আধুনিক ইলেকট্রনিক ডিভাইস এবং সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান।

মাল্টিলেয়ার প্রিন্টেড বোর্ডটি বিশেষ করে জটিল সার্কিট্রি এবং কমপ্যাক্ট ডিজাইন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। একাধিক স্তর (4L থেকে 28L পর্যন্ত) অন্তর্ভুক্ত করার ক্ষমতা ডিজাইনারদের একটি ছোট জায়গায় আরও কার্যকারিতা প্যাক করতে সক্ষম করে, যা স্মার্টফোন, ট্যাবলেট, কম্পিউটার এবং অন্যান্য উচ্চ-প্রযুক্তি গ্যাজেটগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে।

0.5 থেকে 14oz (18-490um) পর্যন্ত তামার পুরুত্ব সহ, মাল্টিলেয়ার PCB চমৎকার পরিবাহিতা এবং তাপ অপচয়ের বৈশিষ্ট্য প্রদান করে, যা স্বয়ংচালিত ইলেকট্রনিক্স, শিল্প নিয়ন্ত্রণ ব্যবস্থা এবং পাওয়ার সাপ্লাইয়ের মতো উচ্চ-ক্ষমতা সম্পন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

তদুপরি, পণ্যটি IPC-A-610E-এর PCBA মান পূরণ করে, যা উত্পাদন এবং অ্যাসেম্বলি প্রক্রিয়াগুলিতে উচ্চ গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করে। এটি এমন শিল্পের জন্য একটি পছন্দের পছন্দ করে তোলে যেখানে নির্ভুলতা এবং ধারাবাহিকতা সর্বাপেক্ষা গুরুত্বপূর্ণ, যেমন মহাকাশ, প্রতিরক্ষা এবং চিকিৎসা সরঞ্জাম।

এর ওয়ান-স্টপ পরিষেবা OEM অফারের জন্য ধন্যবাদ, মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড বিভিন্ন অ্যাপ্লিকেশনগুলির নির্দিষ্ট প্রয়োজনীয়তা এবং স্পেসিফিকেশনগুলি পূরণ করার জন্য কাস্টমাইজ করা যেতে পারে। এই নমনীয়তা এটিকে প্রোটোটাইপ ডেভেলপমেন্ট, গবেষণা প্রকল্প এবং বিশেষায়িত শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি পছন্দের পছন্দ করে তোলে যা তৈরি সমাধানগুলির দাবি করে।

উপসংহারে, মাল্টিলেয়ার PCB বোর্ড ইলেকট্রনিক্স শিল্পের একটি বহুমুখী এবং অপরিহার্য উপাদান, যা বিস্তৃত অ্যাপ্লিকেশন এবং দৃশ্যের জন্য উপযুক্ত। এর অনন্য বৈশিষ্ট্য, যার মধ্যে একাধিক স্তর, তামার পুরুত্বের বিকল্প, শিল্প মানগুলির প্রতি আনুগত্য এবং কাস্টমাইজেশন ক্ষমতা, এটিকে বিভিন্ন শিল্প এবং প্রকল্পের জন্য একটি মূল্যবান পণ্য করে তোলে।

কাস্টমাইজেশন:

মাল্টিলেয়ার PCB বোর্ড পণ্য কাস্টমাইজেশন পরিষেবা:

তামার পুরুত্ব: 0.5-14oz (18-490um)

স্তরের সংখ্যা: 4L-28L

চূড়ান্ত ফয়েল এক্সটার্নাল: 1.oz

সারফেস ফিনিশিং: HASL/OSP/ENIG

আকার: Gerber অনুযায়ী

সমর্থন এবং পরিষেবা:

আমাদের মাল্টিলেয়ার PCB বোর্ড পণ্যটি সর্বোত্তম কর্মক্ষমতা এবং গ্রাহক সন্তুষ্টি নিশ্চিত করতে ব্যাপক পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে। আমাদের প্রযুক্তিগত সহায়তা দল পণ্য সম্পর্কিত যেকোনো অনুসন্ধানের সাথে সহায়তা করার জন্য উপলব্ধ, যার মধ্যে সমস্যা সমাধান, ইনস্টলেশন নির্দেশিকা এবং পণ্যের স্পেসিফিকেশন অন্তর্ভুক্ত রয়েছে।

অতিরিক্তভাবে, আমরা আমাদের গ্রাহকদের অনন্য প্রয়োজনীয়তাগুলি পূরণ করতে পণ্য কাস্টমাইজেশন, ডিজাইন সহায়তা এবং গুণমান নিশ্চিতকরণের মতো পরিষেবা সরবরাহ করি। আমাদের ডেডিকেটেড বিশেষজ্ঞ দল আমাদের মাল্টিলেয়ার PCB বোর্ড পণ্যের সাথে সামগ্রিক ব্যবহারকারীর অভিজ্ঞতা বাড়ানোর জন্য উচ্চ-মানের সহায়তা এবং পরিষেবা সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।
