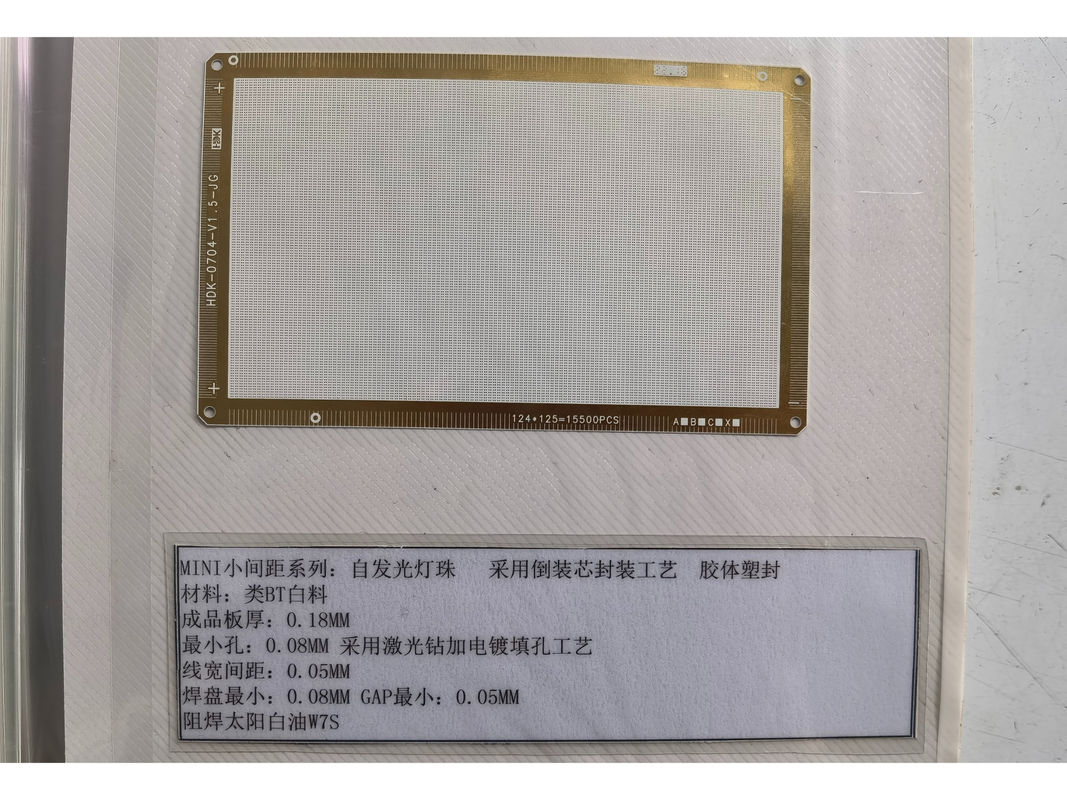

ENIG সারফেস ফিনিস সিরামিক বা বিটি স্ট্রাইড আইসি সাবস্ট্র্যাট পিসিবি 1oz তামা ওজন

পণ্যের বর্ণনাঃ

আইসি সাবস্ট্র্যাট পিসিবি ইলেকট্রনিক্স ডিজাইন এবং উত্পাদন ক্ষেত্রে একটি অপরিহার্য উপাদান।এই ইসি জন্য প্রিন্টেড সার্কিট বোর্ড ইন্টিগ্রেটেড সার্কিট এবং বিভিন্ন ইলেকট্রনিক ডিভাইসের কার্যকারিতা মধ্যে সমালোচনামূলক লিঙ্ক হিসাবে পরিবেশনকঠোর পারফরম্যান্স এবং পরিবেশগত মান পূরণের জন্য তৈরি করা, এই এমবেডেড সিস্টেম সার্কিট বোর্ডগুলি আধুনিক মাইক্রো ইলেকট্রনিক আর্কিটেকচারগুলির জটিলতা সমর্থন করার জন্য ডিজাইন করা হয়েছে।

10 মিমি x 10 মিমি স্ট্যান্ডার্ড আকারের সাথে, এই আইসি সাবস্ট্র্যাট পিসিবিগুলি কমপ্যাক্ট তবে উচ্চ-কার্যকারিতা প্রসেসর প্ল্যাটফর্মগুলির জন্য প্রয়োজনীয় ঘন সার্কিট্রিকে সামঞ্জস্য করার জন্য যথেষ্ট শক্তিশালী।স্থান সংরক্ষণের সুবিধাগুলি এবং প্রয়োজনীয় ইলেকট্রনিক উপাদানগুলির অভ্যন্তরে সামঞ্জস্যের মধ্যে ভারসাম্য নিশ্চিত করার জন্য আকারটি সাবধানে বেছে নেওয়া হয়এটি ভোক্তা ইলেকট্রনিক্স থেকে শুরু করে শিল্প অটোমেশন সিস্টেম পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য তাদের একটি চমৎকার ফিট করে তোলে।

IC Substrate PCBs এর তামার ওজন 1oz। এই তামার ওজন স্পেসিফিকেশন বোর্ডে তামার স্তর বেধ নির্দেশ করে,যা PCB এর বর্তমান বহন ক্ষমতা এবং তাপ পরিচালনার বৈশিষ্ট্য নির্ধারণে গুরুত্বপূর্ণ. 1 ওনস তামার ওজনের সাথে, এই বোর্ডগুলি সার্কিটগুলির জন্য একটি নির্ভরযোগ্য বৈদ্যুতিক পথ সরবরাহ করে, প্রসেসর প্ল্যাটফর্মগুলির জন্য চমৎকার সংকেত অখণ্ডতা এবং শক্তি বিতরণ নিশ্চিত করে,এছাড়াও বোর্ডের সামগ্রিক যান্ত্রিক শক্তি অবদান.

পরিবেশগত সম্মতি আজকের বাজারে একটি বিকল্প নয়, তবে একটি প্রয়োজনীয়তা, এবং আইসি সাবস্ট্র্যাট পিসিবিগুলি RoHS সম্মতিযুক্ত হয়ে এই নীতিটি কঠোরভাবে মেনে চলে।RoHS সম্মতি মানে ICs জন্য এই মুদ্রিত সার্কিট বোর্ড সীমাবদ্ধ বিপজ্জনক পদার্থ ব্যবহার ছাড়া উত্পাদিত হয়, যেমন সীসা, ক্যাডমিয়াম, পারদ এবং অন্যান্য পদার্থ যা মানুষ এবং পরিবেশ উভয়ের জন্যই ক্ষতিকারক হতে পারে।গ্রাহকরা নিশ্চিত হতে পারেন যে তারা যে পণ্যগুলি ব্যবহার করছেন তা বিশ্বব্যাপী পরিবেশগত নিয়মাবলী মেনে চলে, যা তাদের যেকোনো প্রকল্পের জন্য একটি দায়িত্বশীল পছন্দ করে।

এই আইসি সাবস্ট্র্যাট পিসিবিগুলির কাঠামোগত অখণ্ডতা এবং বৈদ্যুতিক কার্যকারিতা তাদের নির্মাণের মাধ্যমে শক্তিশালী করা হয়, যা দুটি স্তর নিয়ে গঠিত।এই দ্বৈত স্তর কনফিগারেশন জটিলতা এবং খরচ কার্যকারিতা মধ্যে একটি ভারসাম্য প্রদান করে, যা এই বোর্ডগুলিকে বিভিন্ন এমবেডেড সিস্টেম অ্যাপ্লিকেশনের জন্য একটি চমৎকার পছন্দ করে তোলে। এটি সহজ, কম খরচে ডিভাইস বা আরো জটিল, মাল্টিফাংশনাল গ্যাজেটগুলির জন্য হোক,দুটি স্তর কাঠামো একটি পাতলা প্রোফাইল বজায় রেখে অপরিহার্য সার্কিট উপাদানগুলির জন্য পর্যাপ্ত রুটিং স্পেস সরবরাহ করে.

ইলেকট্রনিক্স শিল্পের সময় সংবেদনশীল চাহিদা বোঝার জন্য, আইসি সাবস্ট্র্যাট পিসিবি মাত্র ২ সপ্তাহের সীসা সময়ের সাথে উপলব্ধ।এই দ্রুত টার্নআরাউন্ড সময় নিশ্চিত করে যে আপনার প্রকল্পের সময়সীমা আইসিগুলির জন্য মুদ্রিত সার্কিট বোর্ডের গুণমান বা কর্মক্ষমতা নিয়ে আপস না করেই পূরণ করা হয়২ সপ্তাহের লিড টাইমের প্রতিশ্রুতি প্রযুক্তিগত উন্নয়নের দ্রুত গতি এবং দক্ষ, সময়মত উপাদান সরবরাহের প্রয়োজনীয়তার উপলব্ধি প্রদর্শন করে।

সংক্ষেপে, আইসি সাবস্ট্র্যাট পিসিবিগুলি প্রসেসর প্ল্যাটফর্মের পিসিবিগুলির ক্ষেত্রে বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য একটি উচ্চতর পছন্দ হিসাবে দাঁড়িয়েছে।ICs জন্য এই মুদ্রিত সার্কিট বোর্ড তাদের কম্প্যাক্ট আকার দ্বারা চিহ্নিত করা হয়, পর্যাপ্ত তামা ওজন, RoHS সম্মতি, ব্যবহারিক দুই স্তর নকশা, এবং দ্রুত উপলব্ধতা। তারা মান এবং নির্ভরযোগ্যতা সর্বোচ্চ মান পূরণ করতে তৈরি করা হয়,নিশ্চিত যে আপনার এমবেডেড সিস্টেম সার্কিট বোর্ড উচ্চ কর্মক্ষমতা এর মেরুদণ্ড, পরিবেশ সচেতন, এবং নির্ভরযোগ্য ইলেকট্রনিক সমাধান।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ আইসি সাবস্ট্র্যাট পিসিবি
• সোল্ডার মাস্ক রঙঃ সবুজ
• সারফেস ফিনিসঃ ENIG (Electroless Nickel Immersion Gold)
• আকারঃ 10mm X 10mm
• নেতৃত্বের সময়ঃ ২ সপ্তাহ
• স্তরঃ ২
• মাইক্রোচিপ সাবস্ট্র্যাট বোর্ড নামেও পরিচিত
• সেমিকন্ডাক্টর প্যাকেজিং বোর্ডে ব্যবহৃত
• চিপ বোর্ডের সমন্বয়ের অবিচ্ছেদ্য অংশ

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

আইসি সাবস্ট্র্যাট পিসিবি ইলেকট্রনিক্স শিল্পে একটি মূল উপাদান, অনেক উচ্চ নির্ভুলতা অ্যাপ্লিকেশনের জন্য মেরুদণ্ড হিসাবে কাজ করে।এই সিরামিক ভিত্তিক প্রিন্টেড সার্কিট বোর্ড (পিসিবি) তাদের সূক্ষ্ম লাইন মাইক্রো ইলেকট্রনিক্স সার্কিট স্তর জন্য দাঁড়ানো, যা ইলেকট্রনিক ডিভাইসগুলির ক্ষুদ্রীকরণের জন্য অপরিহার্য। শক্ত সাবস্ট্র্যাট টাইপটি স্থায়িত্ব এবং দ্বি-স্তরীয় কনফিগারেশনের জন্য একটি শক্ত ভিত্তি নিশ্চিত করে,যা জটিল সার্কিট ডিজাইন পরিচালনা করতে দক্ষ.

এই আইসি সাবস্ট্র্যাট পিসিবিগুলি একটি ইলেক্ট্রোলেস নিকেল ডুবানো সোনার (ইএনআইজি) পৃষ্ঠের সমাপ্তি দিয়ে শেষ করা হয়েছে যা ব্যতিক্রমী পরিবাহিতা এবং লোডিংয়ের জন্য একটি নির্ভরযোগ্য পৃষ্ঠ সরবরাহ করে,তাদের উচ্চ মানের প্রসেসর প্ল্যাটফর্ম PCBs জন্য আদর্শ তৈরীরএই সমাপ্তিটি অক্সাইডেশন প্রতিরোধের চমৎকার প্রস্তাব দেয়, দীর্ঘ সময়ের জন্য সংযোগগুলির দীর্ঘায়ু এবং নির্ভরযোগ্যতা নিশ্চিত করে। ফলস্বরূপ,এই PCBs প্রায়ই উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা চাহিদা শিল্পের জন্য যেতে পছন্দ হয়, যেমন এয়ারস্পেস, মেডিকেল এবং অটোমোটিভ সেক্টর।

তাদের শক্তিশালী নকশা এবং উন্নত বৈশিষ্ট্যগুলির কারণে, এই আইসি সাবস্ট্র্যাট পিসিবিগুলি এমবেডেড সিস্টেম সার্কিট বোর্ডগুলির জন্য নিখুঁতভাবে উপযুক্ত, যেখানে স্থিতিশীলতা এবং নির্ভুলতা সর্বাধিক গুরুত্বপূর্ণ।এই পিসিবিগুলিতে ব্যবহৃত সিরামিক উপাদানটি চমৎকার তাপ পরিবাহিতা এবং একটি উচ্চ ডিগ্রি বৈদ্যুতিক নিরোধক সরবরাহ করে, তাদের উচ্চ তাপমাত্রার সংস্পর্শে থাকা বা উপাদানগুলির মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

এই আইসি সাবস্ট্র্যাট পিসিবিগুলির অ্যাপ্লিকেশনগুলি বৈচিত্র্যময় এবং এতে ভোক্তা ইলেকট্রনিক্স অন্তর্ভুক্ত রয়েছে, যেখানে এগুলি স্মার্টফোন, ট্যাবলেট এবং ল্যাপটপে পাওয়া যায়,প্রসেসর এবং মেমরি চিপগুলির জন্য সমালোচনামূলক সংযোগ সরবরাহ করাশিল্প ইলেকট্রনিক্সের ক্ষেত্রে, এগুলি নিয়ন্ত্রণ ব্যবস্থা, সেন্সর এবং রোবোটিকসে ব্যবহৃত হয়, যা জটিল এবং স্বয়ংক্রিয় অপারেশনগুলির জন্য প্রয়োজনীয় কর্মক্ষমতা সরবরাহ করে।তাদের উচ্চ নির্ভুলতা এবং ছোট গর্ত আকার তাদের গবেষণা এবং উন্নয়ন পরীক্ষাগারে ব্যবহারের জন্য উপযুক্ত করে তোলে, যেখানে মাইক্রো ইলেকট্রনিক্সের সর্বশেষ প্রযুক্তি এবং উদ্ভাবনগুলি ক্রমাগত বিকাশ ও পরীক্ষার মধ্যে রয়েছে।

সংক্ষেপে, তাদের সিরামিক উপাদান, ENIG পৃষ্ঠ শেষ এবং মাইক্রো ইলেকট্রনিক্স সার্কিট স্তরগুলির সাথে আইসি সাবস্ট্র্যাট পিসিবিগুলি আধুনিক ইলেকট্রনিক্সের জন্য প্রয়োজনীয় বহুমুখী এবং নির্ভরযোগ্য উপাদান।এটা প্রসেসর প্ল্যাটফর্ম PCBs বা এমবেডেড সিস্টেম সার্কিট বোর্ড কিনা, এই পিসিবিগুলি কার্যকর অপারেশন, দীর্ঘায়ু এবং বিস্তৃত অ্যাপ্লিকেশন এবং দৃশ্যকল্প জুড়ে উচ্চ কার্যকারিতা নিশ্চিত করে।

কাস্টমাইজেশনঃ

আমাদের আইসি সাবস্ট্র্যাট পিসিবিগুলিতে প্রিমিয়াম সিরামিক উপকরণ রয়েছে, যা আপনার মাইক্রোচিপ সাবস্ট্র্যাট বোর্ডগুলির জন্য উচ্চ কার্যকারিতা নিশ্চিত করে। আমরা আপনার নির্দিষ্ট চিপ বোর্ড সমাবেশের প্রয়োজনীয়তার জন্য কাস্টমাইজেশন অফার করি।

আমাদের আইসি সাবস্ট্র্যাট পিসিবিগুলির জন্য সোল্ডার মাস্কের রঙ হল ক্লাসিকাল সবুজ,সহজ পরিদর্শন এবং উচ্চ মানের কম্পিউটার চিপ সাবস্ট্রেট প্যানেলের জন্য উপযুক্ত একটি পেশাদারী চেহারা জন্য একটি পরিষ্কার বৈসাদৃশ্য প্রদান.

0.2 মিমি বেধের সাথে, আমাদের স্তরগুলি নির্ভুলতা এবং নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে, সূক্ষ্ম মাইক্রো ইলেকট্রনিক্সের চাহিদার জন্য নিখুঁতভাবে উপযুক্ত।

আমাদের আইসি সাবস্ট্র্যাট পিসিবি-তে ১ অউন্সের তামার ওজন আপনার অ্যাপ্লিকেশনগুলির জন্য চমৎকার পরিবাহিতা নিশ্চিত করে, আপনার মাইক্রোচিপ সাবস্ট্র্যাট বোর্ডগুলি তাদের সর্বোত্তম পারফরম্যান্স নিশ্চিত করে।

এর উপরে, আমাদের আইসি সাবস্ট্র্যাট পিসিবিগুলি ENIG (Electroless Nickel Immersion Gold) দিয়ে শেষ করা হয়েছে, যা আপনার চিপ বোর্ড সমাবেশের জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য পৃষ্ঠ প্রদান করে,এবং আপনার কম্পিউটার চিপ সাবস্ট্র্যাট প্যানেলের জন্য দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত.

সহায়তা ও সেবা:

আমাদের আইসি সাবস্ট্র্যাট পিসিবিগুলি আপনার পণ্যের সর্বোত্তম পারফরম্যান্স নিশ্চিত করার জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে।বিশেষজ্ঞদের আমাদের নিবেদিত দল পণ্য নকশা সঙ্গে সহায়তা প্রদান করে, উপাদান নির্বাচন, এবং আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণ করার জন্য বিন্যাস অপ্টিমাইজেশান.আমরা আপনার আইসি Substrate PCBs সমাবেশ বা অপারেশন সময় উত্থাপিত হতে পারে যে কোন সমস্যার জন্য সমস্যা সমাধান নির্দেশিকা অফার. উপরন্তু, আমাদের সেবা বিস্তারিত ডকুমেন্টেশন, FAQs, এবং আপনার অ্যাপ্লিকেশন মধ্যে একটি বিরামবিহীন ইন্টিগ্রেশন সহজতর করার জন্য নকশা নির্দেশিকা একটি সংগ্রহস্থল অন্তর্ভুক্ত.গুণমান এবং গ্রাহক সন্তুষ্টি আমাদের প্রতিশ্রুতি আমাদের শীর্ষ অগ্রাধিকার, এবং আমরা আপনাকে আমাদের পণ্যগুলির সাথে সাফল্য অর্জনের জন্য প্রয়োজনীয় সহায়তা প্রদানের জন্য প্রচেষ্টা করি।
