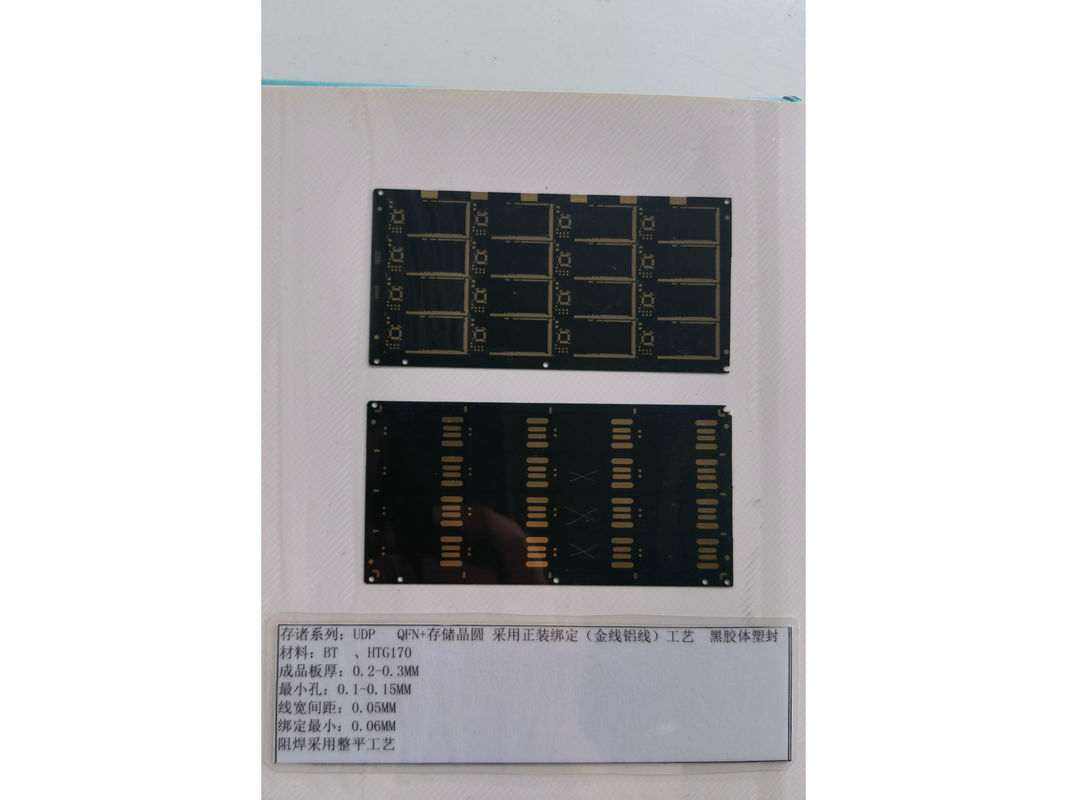

ব্ল্যাক সোল্ডার মাস্ক আইসি সাবস্ট্র্যাট পিসিবি 0.2 মিমি রোএইচএস সামঞ্জস্যপূর্ণ ইলেকট্রনিক ডিভাইসের জন্য বিটি উপকরণ এসডি কার্ড

পণ্যের বর্ণনাঃ

আইসি সাবস্ট্র্যাট পিসিবিগুলি মাইক্রো ইলেকট্রনিক্স ইঞ্জিনিয়ারিংয়ের শীর্ষস্থানীয় প্রতিনিধিত্ব করে, একটি কম্প্যাক্ট প্যাকেজে নির্ভুলতা এবং নির্ভরযোগ্যতাকে অন্তর্ভুক্ত করে।আইসিগুলির জন্য এই মুদ্রিত সার্কিট বোর্ডগুলি আধুনিক ইন্টিগ্রেটেড সার্কিট এবং এমবেডেড সিস্টেমগুলির দ্বারা প্রয়োজনীয় জটিল সংযোগ এবং দ্রুত সংকেত সংক্রমণ সমর্থন করার জন্য ডিজাইন করা হয়েছেইলেকট্রনিক ডিভাইসগুলির পারফরম্যান্স এবং ক্ষুদ্রীকরণের জন্য এই স্তরগুলির ব্যবহার অপরিহার্য, যা গ্রাহক গ্যাজেট থেকে শুরু করে পরিশীলিত শিল্প যন্ত্রপাতি পর্যন্ত।

মাত্র ০.১ মিমি ন্যূনতম ট্রেস প্রস্থের সাথে, এই পিসিবিগুলি আজকের জটিল সার্কিট ডিজাইনের জন্য প্রয়োজনীয় উচ্চ ঘনত্বের রাউটিংয়ের জন্য তৈরি করা হয়।এই সূক্ষ্ম ট্রেস প্রস্থ একটি প্রদত্ত এলাকায় বৈদ্যুতিক পথ বৃহত্তর সংখ্যা অনুমতি দেয়, যা সমসাময়িক এমবেডেড সিস্টেম সার্কিট বোর্ডের বহু-কার্যকারিতা জন্য অপরিহার্য। এই নির্ভুলতা নিশ্চিত করে যে সংকেতগুলি ন্যূনতম হস্তক্ষেপের সাথে ভ্রমণ করতে পারে,ইলেকট্রনিক ডিভাইসের সামগ্রিক দক্ষতা এবং গতি বাড়ানো.

২টি স্তর নিয়ে গঠিত, এই আইসি সাবস্ট্র্যাট পিসিবিগুলি কার্যকারিতা এবং ফর্ম ফ্যাক্টরের ক্ষেত্রে একটি সুষম পদ্ধতির প্রস্তাব দেয়।দ্বি-স্তর কনফিগারেশন একটি পাতলা প্রোফাইল বজায় রেখে অপরিহার্য ইলেকট্রনিক উপাদানগুলির জন্য একটি ভিত্তি প্রদান করেএটি বিশেষত এমন অ্যাপ্লিকেশনগুলির জন্য সুবিধাজনক যেখানে স্থানটি একটি প্রিমিয়াম, যেমন মোবাইল ডিভাইস, পরিধানযোগ্য প্রযুক্তি এবং অন্যান্য কমপ্যাক্ট এমবেডেড সিস্টেমগুলিতে।

মাত্র ২ সপ্তাহের দ্রুত লিড টাইম দিয়ে,এই আইসি সাবস্ট্র্যাট পিসিবি শুধুমাত্র উৎপাদন গতির অগ্রগতির প্রমাণ নয়, ইলেকট্রনিক্স শিল্পের দ্রুত গতির চাহিদা মেটাতে প্রতিশ্রুতিবদ্ধ. এই দ্রুত টার্নআউন্ড সময় প্রকল্পের সময়সীমা বজায় রাখা নিশ্চিত করে, উন্নয়ন চক্র সংক্ষিপ্ত এবং দক্ষ রাখা,যা সময় সংবেদনশীল প্রকল্প এবং দ্রুত প্রোটোটাইপিংয়ের প্রয়োজনের জন্য বিশেষভাবে উপকারী.

এই পিসিবিগুলির মধ্যে সর্বনিম্ন 0.2 মিমি হোলের আকার তাদের উত্পাদনে যে বিশদ মনোযোগ দেয় তার ইঙ্গিত দেয়। এটি সূক্ষ্ম-পিচ উপাদানগুলির আবাসনকে অনুমতি দেয়,যা জটিল ইলেকট্রনিক সমাবেশে ক্রমবর্ধমানভাবে প্রচলিতএটি আরও ছোট ভায়াস ব্যবহার করতে সক্ষম করে, যা পরিণত করে সার্কিট বোর্ড ডিজাইনের সামগ্রিক কম্প্যাক্টনে।এই বৈশিষ্ট্য উচ্চ ঘনত্ব এমবেডেড সিস্টেম সার্কিট বোর্ড জন্য সমালোচনামূলক যেখানে প্রতিটি মিলিমিটার গণনা.

এই আইসি সাবস্ট্র্যাট পিসিবিগুলির পৃষ্ঠতল সমাপ্তি ইলেক্ট্রোলেস নিকেল ইমারশন সোনার (ইএনআইজি) । এই সমাপ্তি কেবল একটি সমতল এবং সোল্ডারযোগ্য পৃষ্ঠ সরবরাহ করে না,যা আজকের সারফেস মাউন্ট প্রযুক্তির জন্য আদর্শ, তবে এটি একটি দীর্ঘস্থায়ী এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ নিশ্চিত করে দুর্দান্ত ক্ষয় প্রতিরোধেরও অফার করে। ENIG সমাপ্তিটি তার উচ্চতর তাপ সহনশীলতার জন্যও পরিচিত,যা বিভিন্ন অপারেটিং তাপমাত্রার অধীনে আইসিগুলির জন্য প্রিন্টেড সার্কিট বোর্ডের অখণ্ডতা বজায় রাখার জন্য গুরুত্বপূর্ণ.

সংক্ষেপে, আইসি সাবস্ট্র্যাট পিসিবি পণ্যটি উচ্চ পারফরম্যান্স এবং ক্ষুদ্রীকরণ দাবিকারী আধুনিক ইলেকট্রনিক্সের জন্য একটি দৃষ্টান্তমূলক সমাধান।দুই স্তর কনফিগারেশন, দ্রুত 2-সপ্তাহের লিড টাইম, 0.2 মিমি ন্যূনতম গর্তের আকার, এবং একটি টেকসই ENIG পৃষ্ঠতল সমাপ্তি, এই PCBs উন্নত ইন্টিগ্রেটেড সার্কিট এবং এমবেডেড সিস্টেমের চাহিদা মেটাতে অনন্যভাবে তৈরি করা হয়।ভোক্তা ইলেকট্রনিক্সের জন্য কিনা, চিকিৎসা যন্ত্রপাতি, বা শিল্প অ্যাপ্লিকেশন, ICs জন্য এই মুদ্রিত সার্কিট বোর্ড সমসাময়িক এবং ভবিষ্যতে ইলেকট্রনিক উদ্ভাবনের মেরুদণ্ড হিসাবে পরিবেশন করা হয়।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ আইসি সাবস্ট্র্যাট পিসিবি
• সাবস্ট্র্যাট প্রকারঃ শক্ত
• তামার ওজন: ১ ওনস
• স্তরঃ ২
• আকারঃ 10mm X 10mm
• সোল্ডার মাস্ক রঙঃ সবুজ
• মাইক্রোচিপ সাবস্ট্র্যাট বোর্ড নামেও পরিচিত
• এমবেডেড সিস্টেম সার্কিট বোর্ডের অবিচ্ছেদ্য অংশ
• কম্পিউটার চিপ সাবস্ট্র্যাট প্যানেল তৈরির জন্য অপরিহার্য

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

আইসি সাবস্ট্র্যাট পিসিবিগুলি তাদের সূক্ষ্ম নকশার সাথে 0.2 মিমি সর্বনিম্ন গর্তের আকারের সাথে বিভিন্ন উচ্চ ঘনত্বের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এই সাবস্ট্র্যাট সার্কিট বোর্ড অনেক চিপ বোর্ড সমাবেশের মেরুদণ্ড গঠন, যাতে এমনকি ক্ষুদ্রতম উপাদানগুলিও নির্ভুলতার সাথে স্থাপন করা যায়। 10 মিমি x 10 মিমি এর কমপ্যাক্ট আকার এই পিসিবিগুলিকে এমন ডিভাইসে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে স্থানটি প্রিমিয়াম হয়,তবুও উচ্চ পারফরম্যান্স আলোচনাযোগ্য নয়.

ইলেক্ট্রোলেস নিকেল ইমারশন সোনার (ইএনআইজি) একটি পরিশীলিত পৃষ্ঠ সমাপ্তি সহ, এই আইসি সাবস্ট্র্যাট পিসিবিগুলি ব্যতিক্রমী সোল্ডারযোগ্যতা সরবরাহ করে এবং অক্সিডেশন প্রতিরোধী।এই মানের পৃষ্ঠ সমাপ্তি শুধুমাত্র অর্ধপরিবাহী প্যাকেজিং বোর্ডের স্থায়িত্ব বৃদ্ধি করে না কিন্তু নির্ভরযোগ্য সংকেত সংক্রমণ নিশ্চিত করেENIG সমাপ্তি, বোর্ডের RoHS (ঝুঁকিপূর্ণ পদার্থের সীমাবদ্ধতা) মেনে চলার সাথে যুক্ত,পণ্যের গুণমান এবং নিরাপত্তার সর্বোচ্চ মান বজায় রেখে পরিবেশগত দায়বদ্ধতার প্রতিশ্রুতি বোঝায়.

প্রসেসর প্ল্যাটফর্ম পিসিবি, যেমন আইসি সাবস্ট্র্যাট পিসিবি, 150 ডিগ্রি সেলসিয়াসের সর্বোচ্চ অপারেটিং তাপমাত্রার সাথে চরম অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এই বৈশিষ্ট্যটি তাদের শিল্প অটোমেশনের মতো চাহিদাপূর্ণ পরিবেশে স্থাপনের জন্য উপযুক্ত করে তোলে, অটোমোবাইল ইলেকট্রনিক্স এবং এয়ারস্পেস অ্যাপ্লিকেশন যেখানে তাদের বিস্তৃত তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করতে হবে।

আইসি সাবস্ট্র্যাট পিসিবিগুলি ভোক্তা ইলেকট্রনিক্স, চিকিত্সা ডিভাইস এবং যোগাযোগ সিস্টেমের ক্ষেত্রেও ব্যাপকভাবে ব্যবহৃত হয়।তাদের দৃঢ় নকশা স্মার্টফোনের জটিল কাজকে সমর্থন করতে সক্ষম করে, ট্যাবলেট, এবং পোশাক প্রযুক্তি, যেখানে তারা মাইক্রোপ্রসেসর এবং অন্যান্য সমালোচনামূলক অর্ধপরিবাহী উপাদানগুলির অপারেশন পরিচালনা করতে সহায়তা করে।এই উচ্চ নির্ভুলতা বোর্ডগুলি ডায়াগনস্টিক সরঞ্জাম এবং পোর্টেবল মেডিকেল যন্ত্রের অবিচ্ছেদ্য অঙ্গ, যেখানে ধারাবাহিক পারফরম্যান্স জীবন ও মৃত্যুর বিষয় হতে পারে।

সংক্ষেপে, আইসি সাবস্ট্র্যাট পিসিবি আধুনিক ইলেকট্রনিক্সের একটি বহুমুখী এবং অপরিহার্য উপাদান। তাদের ছোট আকার, উচ্চ তাপমাত্রা সহনশীলতা,এবং উচ্চতর পৃষ্ঠ শেষ তাদের অ্যাপ্লিকেশন বিস্তৃত জন্য উপযুক্ত করতে, চিপ বোর্ড সমাবেশ, প্রসেসর প্ল্যাটফর্ম পিসিবি, এবং অর্ধপরিবাহী প্যাকেজিং বোর্ড সহ কিন্তু সীমাবদ্ধ নয়।এই PCBs সবচেয়ে চাহিদাপূর্ণ পরিস্থিতিতে নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত.

কাস্টমাইজেশনঃ

আমাদের আইসি সাবস্ট্রেট পিসিবিগুলি উচ্চ-নির্ভুল চিপ বোর্ড সমাবেশের জন্য প্রিমিয়াম পণ্য কাস্টমাইজেশন পরিষেবা সরবরাহ করে।আমরা নিশ্চিত করি যে প্রতিটি স্তর সর্বোচ্চ শিল্প মান পূরণ করেআমাদের কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছেঃ

সারফেস ফিনিসঃ আমরা উচ্চতর সোল্ডারিবিলিটি এবং দীর্ঘায়ুর জন্য ইলেক্ট্রোলেস নিকেল ইমারশন সোনার (ইএনআইজি) সারফেস ফিনিস ব্যবহার করি, যা নির্ভরযোগ্য মাইক্রো ইলেকট্রনিক্স সার্কিট স্তরগুলির জন্য প্রয়োজনীয়।

স্তরঃ আমাদের স্তরগুলি একটি 2-স্তর কনফিগারেশনে উপলব্ধ, জটিল চিপ বোর্ড সমাবেশের জন্য একটি স্থিতিশীল ভিত্তি সরবরাহ করে।

রোহস সম্মতিঃ আমরা পরিবেশগত দায়িত্বের প্রতি প্রতিশ্রুতিবদ্ধ, এবং আমাদের আইসি সাবস্ট্র্যাট পিসিবিগুলি 100% রোহস সম্মতিযুক্ত, অর্ধপরিবাহী প্যাকেজিং বোর্ডগুলিতে বিপজ্জনক পদার্থগুলি বাদ দেওয়া নিশ্চিত করে।

ন্যূনতম ট্রেস প্রস্থ এবং স্পেসিং: আমরা 0.1 মিমি ন্যূনতম ট্রেস প্রস্থ এবং স্পেসিং সঙ্গে উন্নত নির্ভুলতা অফার,উচ্চ ঘনত্বের মাইক্রো ইলেকট্রনিক্স সার্কিট স্তরগুলির জন্য প্রয়োজনীয় জটিল নকশাগুলির জন্য উপযুক্ত.

সহায়তা ও সেবা:

আমাদের আইসি সাবস্ট্র্যাট পিসিবিগুলি সর্বোচ্চ স্তরের কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে।আমাদের সহায়তা পণ্য ত্রুটি সমাধানের মত সেবা বিস্তৃত অন্তর্ভুক্ত, পারফরম্যান্স অপ্টিমাইজেশান, এবং প্রযুক্তিগত দিকনির্দেশনা।

আমরা আমাদের IC Substrate PCBs এর জন্য বিস্তারিত প্রযুক্তিগত ডকুমেন্টেশন প্রদান করি যার মধ্যে পণ্যের স্পেসিফিকেশন, ইনস্টলেশন গাইড,এবং রক্ষণাবেক্ষণ পদ্ধতি আপনাকে আমাদের পণ্য থেকে সর্বাধিক পেতে সাহায্য করার জন্য. আমাদের প্রযুক্তিগত সহায়তা দল আপনার সাথে দেখা হতে পারে এমন কোনও পণ্য সম্পর্কিত অনুসন্ধান বা সমস্যার সাথে আপনাকে সহায়তা করতে প্রস্তুত।

প্রতিক্রিয়াশীল সহায়তার পাশাপাশি, আমরা আপনার আইসি সাবস্ট্র্যাট পিসিবিগুলি সর্বোত্তমভাবে কাজ করছে তা নিশ্চিত করার জন্য পর্যায়ক্রমিক স্বাস্থ্য পরীক্ষা এবং সিস্টেম আপডেটগুলির মতো সক্রিয় পরিষেবা সরবরাহ করি।আমরা আপনার দলকে প্রযুক্তি বুঝতে এবং পণ্য থেকে সর্বাধিক পেতে সহায়তা করার জন্য প্রশিক্ষণ পরিষেবাও সরবরাহ করি.

জটিল প্রকল্পের জন্য,আমরা ইঞ্জিনিয়ারদের একটি দল আছে যারা নকশা এবং ইন্টিগ্রেশন মধ্যে বিশেষজ্ঞ আইসি সাবস্ট্র্যাট PCBs এবং আপনার নির্দিষ্ট চাহিদা অনুসারে কাস্টমাইজড সমাধান তৈরি করতে আপনার সাথে কাজ করতে পারেন.

অবিলম্বে সাহায্যের জন্য দয়া করে আমাদের পণ্য ডকুমেন্টেশন এবং সংস্থানগুলি দেখুন এবং আরও সাহায্যের জন্য বা পরিষেবা নির্ধারণের জন্য আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
