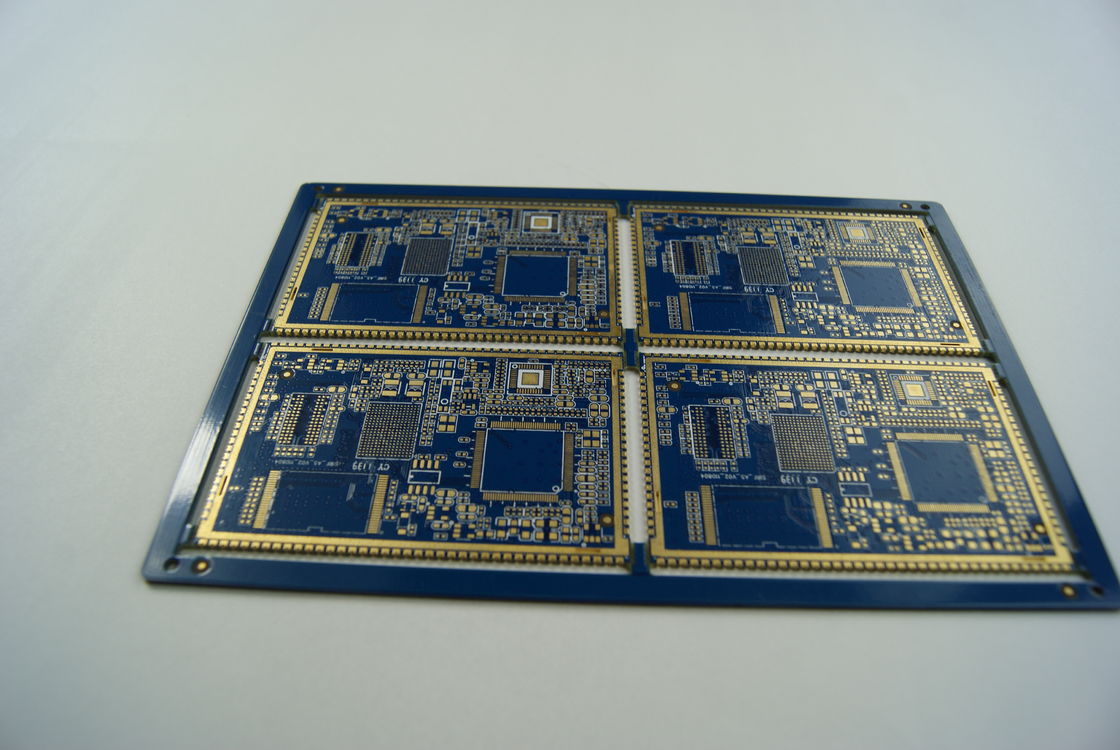

ডুবে যাওয়া সিলভার পিসিবি মাল্টিলেয়ার সার্কিট বোর্ড Max. বড় আকার 600mm * 1200mm সঙ্গে

ডুবে যাওয়া সিলভার পিসিবি মাল্টিলেয়ার সার্কিট বোর্ড Max. বড় আকার 600mm * 1200mm সঙ্গে

মাল্টিলেয়ার সার্কিট বোর্ড 600mm

৬০০ মিমি ইম্পারশন সিলভার পিসিবি

ইম্পারশন সিলভ মাল্টিলেয়ার সার্কিট বোর্ড

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
বেধ:
0.2 মিমি-6.0 মিমি
সারফেস মাউন্ট প্রযুক্তি:
হ্যাঁ।
সর্বোচ্চ প্যানেলের আকার:
600 মিমি * 1200 মিমি
তামার বেধ:
0.5OZ-6OZ
তামার ওজন:
12oz
স্তরের সংখ্যা:
4-32 স্তর
Min. মিন. hole size গর্তের আকার:
0.2 মিমি
আকার:
/
বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার সার্কিট বোর্ড 600mm

,

৬০০ মিমি ইম্পারশন সিলভার পিসিবি

,

ইম্পারশন সিলভ মাল্টিলেয়ার সার্কিট বোর্ড

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

নিমজ্জন সিলভার সারফেস মাল্টিলেয়ার পিসিবি বোর্ড সর্বোচ্চ. বড় আকার 600mm * 1200mm

পণ্যের বর্ণনাঃ

মাল্টিলেয়ার পিসিবি বোর্ড ইলেকট্রনিক উপাদান শিল্পে একটি উল্লেখযোগ্য অগ্রগতি প্রতিনিধিত্ব করে, বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উচ্চতর কর্মক্ষমতা এবং কার্যকারিতা সরবরাহ করে।আধুনিক ইলেকট্রনিক্সের মূল, এই বোর্ডগুলি জটিল সার্কিট এবং ঘন উপাদান লেআউটগুলির কঠোর প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে। মাল্টিলেয়ার পিসিবিগুলি টেলিযোগাযোগ সহ বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়,চিকিৎসা সরঞ্জাম, সামরিক সরঞ্জাম, এবং ভোক্তা ইলেকট্রনিক্স, একটি কম্প্যাক্ট ফর্ম ফ্যাক্টর উচ্চ মানের সংকেত সংক্রমণ এবং স্থায়িত্ব প্রদান করার তাদের ক্ষমতা কারণে।

আমাদের মাল্টিলেয়ার পিসিবি বোর্ডটি সুনির্দিষ্ট প্রকৌশল দিয়ে নির্মিত যাতে বোর্ডের প্রতিটি স্তর নিখুঁতভাবে সারিবদ্ধ এবং সুরক্ষিতভাবে সংযুক্ত হয় তা নিশ্চিত করা যায়।এই সূক্ষ্ম নির্মাণ প্রক্রিয়া একটি একক বোর্ডে একটি আরো জটিল সার্কিট তৈরি করার অনুমতি দেয়, যা এক-স্তরীয় পিসিবিগুলির সাথে সম্ভব নয়। মাল্টিলেয়ার ডিজাইন ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ (ইএমআই) হ্রাস করে বোর্ডের বৈদ্যুতিক বৈশিষ্ট্যগুলিও উন্নত করে,এর ফলে সিগন্যাল অখণ্ডতা এবং শক্তি বিতরণ উন্নত হয়.

প্রতিটি মাল্টিলেয়ার প্রিন্টেড বোর্ড 0.2 মিমি একটি সর্বনিম্ন গর্ত আকার সঙ্গে নির্মিত হয়। এই সূক্ষ্ম বিস্তারিত একটি ছোট স্থান আরো উপাদান অন্তর্ভুক্ত করার অনুমতি দেয়,যা ইলেকট্রনিক ডিভাইসের ক্ষুদ্রীকরণের জন্য অত্যন্ত গুরুত্বপূর্ণবোর্ডের নির্ভরযোগ্যতা এবং কার্যকারিতা জন্য অপরিহার্য যে উপাদানগুলি সঠিকভাবে মাউন্ট করা যেতে পারে তা নিশ্চিত করার জন্য গর্তগুলি সুনির্দিষ্টভাবে ড্রিল করা হয়।

আমাদের বোর্ডের তামার বেধ 0.5oz থেকে 6oz পর্যন্ত হয়, ডিজাইনারদের তাদের নির্দিষ্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত ওজন বেছে নেওয়ার নমনীয়তা প্রদান করে।তামার ওজন 12OZ এ স্ট্যান্ডার্ড করা হয়, যা সমস্ত বোর্ড জুড়ে একটি ধারাবাহিক মানের গ্যারান্টি দেয়। বোর্ডের কর্মক্ষমতা বজায় রাখার জন্য এই ধারাবাহিকতা অত্যন্ত গুরুত্বপূর্ণ,বিশেষ করে তাপীয় ব্যবস্থাপনা এবং বর্তমান বহন ক্ষমতা ক্ষেত্রে.

মাল্টিলেয়ার পিসিবি বোর্ডের সামগ্রিক বেধ 0.2 মিমি থেকে 6.0 মিমি পর্যন্ত পরিবর্তিত হতে পারে। এই ব্যাপ্তি বোর্ডের অনমনীয়তা এবং ডিভাইসের অভ্যন্তরে স্থান সীমাবদ্ধতার ক্ষেত্রে অভিযোজনযোগ্যতার অনুমতি দেয়।নমনীয় অ্যাপ্লিকেশনের জন্য পাতলা বোর্ড আদর্শ, যখন আরও ঘন বোর্ডগুলি ভারী উপাদানগুলির জন্য আরও বেশি সমর্থন প্রদান করে।সমস্ত বোর্ড দৈনন্দিন ব্যবহারের চাপ এবং ইলেকট্রনিক ডিভাইসগুলির অপারেশন চলাকালীন তাপীয় চক্রের প্রতিরোধের জন্য তৈরি করা হয়.

শিপিং এবং হ্যান্ডলিংয়ের সময় সর্বোচ্চ স্তরের সুরক্ষা নিশ্চিত করার জন্য, প্রতিটি মাল্টিলেয়ার পিসিবি বোর্ড একটি কার্টন বাক্সের সাথে ভ্যাকুয়াম প্যাকেজিংয়ে প্যাকেজ করা হয়।এই প্যাকেজিং পদ্ধতিটি বিশেষভাবে নির্বাচিত হয়েছে যাতে আর্দ্রতা এবং পরিবেশগত দূষণকারীগুলি বোর্ডের গুণমানকে হ্রাস করতে পারে নাভ্যাকুয়াম সিলটি সূক্ষ্ম উপাদান এবং তামার পৃষ্ঠগুলিকে অক্সিডেশন থেকে রক্ষা করে, যখন শক্ত কার্টন বাক্সটি পরিবহনের সময় শারীরিক ক্ষতির বিরুদ্ধে একটি শক্তিশালী ঢাল সরবরাহ করে।

আমাদের মাল্টিলেয়ার পিসিবি বোর্ডগুলি কেবল পারফরম্যান্সের জন্য নয় বরং সমাবেশের সহজতার জন্যও ডিজাইন করা হয়েছে।সুনির্দিষ্ট উত্পাদন tolerances এবং উচ্চ মানের উপকরণ বোর্ড নির্মাণে ব্যবহৃত নিশ্চিত যে এটি সহজেই যে কোন ইলেকট্রনিক সিস্টেমের মধ্যে একীভূত করা যেতে পারেবোর্ডগুলি বিভিন্ন সমাবেশ প্রক্রিয়ার জন্য নমনীয়তা প্রদান করে, উভয় থ্রু-হোল এবং সারফেস-মাউন্ট প্রযুক্তি (এসএমটি) এর সাথে সামঞ্জস্যপূর্ণ।

উপসংহারে, আমাদের মাল্টিলেয়ার পিসিবি বোর্ড মান এবং উদ্ভাবনের প্রতি আমাদের অঙ্গীকারের প্রমাণ।একটি মানক তামা ওজন 12OZ, এবং 0.2 মিমি থেকে 6.0 মিমি পর্যন্ত বেধের পরিসীমা, এই বোর্ডটি সবচেয়ে চ্যালেঞ্জিং ইলেকট্রনিক্স প্রকল্পের চাহিদা মেটাতে প্রস্তুত।একটি কার্টন বাক্সের সাথে ভ্যাকুয়াম প্যাকিংয়ে চিন্তাশীল প্যাকিং নিশ্চিত করে যে বোর্ডটি খাঁটি অবস্থায় পৌঁছেছেউচ্চ গতির ডিজিটাল অ্যাপ্লিকেশন, আরএফ সার্কিট, অথবা উচ্চ ক্ষমতা সিস্টেমের জন্য,আমাদের মাল্টিলেয়ার প্রিন্টেড বোর্ড ইলেকট্রনিক কম্পোনেন্ট সলিউশনে সেরা খুঁজছেন ইঞ্জিনিয়ার এবং ডিজাইনারদের জন্য নির্ভরযোগ্য পছন্দ.



বৈশিষ্ট্যঃ

  • পণ্যের নামঃ মাল্টিলেয়ার পিসিবি বোর্ড
  • পৃষ্ঠতল সমাপ্তি উপলব্ধঃ এইচএএসএল, নিমজ্জন স্বর্ণ, নিমজ্জন টিন, নিমজ্জন সিলভার, সোনার আঙুল, ওএসপি
  • তামা ওজনঃ 12oz
  • তামার বেধ: 0.5oz-6oz
  • সারফেস মাউন্ট প্রযুক্তিঃ হ্যাঁ
  • সর্বোচ্চ প্যানেলের আকারঃ 600mm*1200mm
  • মাল্টিলেয়ার পিডব্লিউবি নামেও পরিচিত
  • ১৮ স্তরীয় পিসিবি নির্মাণ সমর্থন করতে সক্ষম


টেকনিক্যাল প্যারামিটারঃ

প্যারামিটার স্পেসিফিকেশন
তামার ওজন 12OZ
বেধ 0.২ মিমি-৬ মিমি
সর্বোচ্চ প্যানেলের আকার 600mm*1200mm
স্তর সংখ্যা ৪-৩২ স্তর (১২ স্তর PCB, ১৪ স্তর PCB, ১৮ স্তর PCB সহ)
তামার বেধ 0.5oz-6oz
সারফেস মাউন্ট প্রযুক্তি হ্যাঁ।
বিশেষ প্রয়োজনীয়তা মাল্টি-ক্লাস প্রতিরোধের
ক্ষুদ্রতম গর্তের আকার 0.২ মিমি
আকার /
সেবা ওয়ান স্টপ সার্ভিস OEM


অ্যাপ্লিকেশনঃ

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) আধুনিক ইলেকট্রনিক্সের একটি পরিশীলিত এবং অপরিহার্য উপাদান, যা জটিল এবং স্থান-সীমাবদ্ধ সার্কিট্রিগুলিকে সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে।সর্বাধিক প্যানেলের আকার 600mm*1200mm, এই পিসিবিগুলি বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে বড় সার্কিট ডিজাইনের প্রয়োজন হয়। 0.2 মিমি -6.0 মিমি বেধের পরিসীমা নকশায় নমনীয়তার অনুমতি দেয়,বিভিন্ন উপাদান উচ্চতা accommodating এবং বিভিন্ন ব্যবহারের জন্য প্রয়োজনীয় কাঠামোগত অখণ্ডতা প্রদান.

মাল্টিলেয়ার সার্কিট্রি বোর্ডগুলি সাধারণত উচ্চ-কার্যকারিতা ইলেকট্রনিক্সে ব্যবহৃত হয় যেখানে একাধিক সার্কিটগুলি ঘনিষ্ঠভাবে একসাথে থাকতে হবে। এয়ারস্পেস, সামরিক, চিকিৎসা,এবং টেলিযোগাযোগ প্রায়ই 10 স্তর PCBs ব্যবহার চরম অবস্থার অধীনে নির্ভরযোগ্যতা এবং কর্মক্ষমতা জন্য তাদের কঠোর প্রয়োজনীয়তা পূরণ করতেবৃহত্তর আকার এবং স্তর সংখ্যা বৃদ্ধি জটিল রুটিং এবং অতিরিক্ত বৈশিষ্ট্য যেমন আরএফ শিল্ড এবং তাপ সিঙ্ক অন্তর্ভুক্ত করার সুবিধার্থে।

এই পিসিবিগুলির প্যাকেজিংয়ের মধ্যে ভ্যাকুয়াম প্যাকেজিং এবং কার্টন বক্স অন্তর্ভুক্ত রয়েছে যাতে নিশ্চিত করা যায় যে বোর্ডগুলি পরিবহনের সময় আর্দ্রতা এবং শারীরিক ক্ষতি থেকে সুরক্ষিত থাকে।এটি বিশেষ করে সংবেদনশীল পৃষ্ঠ চিকিত্সা সঙ্গে বোর্ড জন্য গুরুত্বপূর্ণপৃষ্ঠের কথা বলতে গেলে, মাল্টিলেয়ার পিসিবি বোর্ড বিভিন্ন সমাপ্তি বিকল্প সহ আসে HASL (হট এয়ার সোল্ডার লেভেলিং), নিমজ্জন স্বর্ণ, নিমজ্জন টিন, নিমজ্জন রৌপ্য, স্বর্ণের আঙুল,এবং ওএসপি (অর্গানিক সোল্ডারাবিলিটি কনজারভেটিভস)প্রতিটি পৃষ্ঠ চিকিত্সা soldability, conductivity, এবং বালুচর জীবন পরিপ্রেক্ষিতে বিভিন্ন সুবিধা প্রদান করে, তাদের বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত করে তোলে।

সারফেস মাউন্ট টেকনোলজি (এসএমটি) সামঞ্জস্যের সাথে, মাল্টিলেয়ার পিসিবি বোর্ড সর্বাধিক উন্নত ইলেকট্রনিক উপাদান এবং সমাবেশ প্রক্রিয়াগুলির জন্য প্রস্তুত।এসএমটি পিসিবি পৃষ্ঠের উপর সরাসরি ছোট উপাদানগুলি মাউন্ট করার অনুমতি দেয়এই প্রযুক্তি ভোক্তা ইলেকট্রনিক্স, অটোমোবাইল সিস্টেম,এবং আইওটি ডিভাইস যেখানে স্থান একটি প্রিমিয়াম এবং কার্যকারিতা আপোষ করা যাবে না.

উপসংহারে, মাল্টিলেয়ার পিসিবি বোর্ডের বড় প্যানেলের আকার, বিভিন্ন বেধ, এবং উন্নত পৃষ্ঠ চিকিত্সা অপশন, বিতরণের জন্য নিরাপদে প্যাকেজ,জটিল ইলেকট্রনিক ডিজাইনের জন্য একটি বহুমুখী এবং উচ্চ মানের পছন্দএটা একটা অত্যাধুনিক এয়ারস্পেস নেভিগেশন সিস্টেম, একটি গুরুত্বপূর্ণ মেডিকেল ডিভাইস, অথবা একটি কাটিং-এজ টেলিযোগাযোগ প্রকল্পের জন্য হোক,মাল্টিলেয়ার সার্কিট্রি বোর্ড আধুনিক ইলেকট্রনিক্সের একটি স্তম্ভ হিসাবে দাঁড়িয়ে, আজকের প্রযুক্তি-চালিত বিশ্বের প্রয়োজনীয় জটিল কার্যকারিতা সমর্থন করে।



কাস্টমাইজেশনঃ

আমাদের মাল্টিলেয়ার পিসিবি বোর্ড কাস্টমাইজেশন পরিষেবাগুলি আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য পণ্যের বৈশিষ্ট্যগুলির বিস্তৃত পরিসীমা সরবরাহ করে। আমরা HASL, Immersion Gold,নিমজ্জন টিনআপনার মাল্টিলেয়ার পিডব্লিউবি এর নির্ভরযোগ্যতা এবং দীর্ঘায়ু নিশ্চিত করার জন্য।আমরা নির্ভুলতা এবং দক্ষতা সঙ্গে PCB উপর উপাদান একত্রিত করতে পারেন.

উচ্চ-শক্তি অ্যাপ্লিকেশনগুলির জন্য, আমাদের পিসিবিগুলি 12OZ পর্যন্ত উল্লেখযোগ্য তামার ওজন সহ কাস্টমাইজ করা যায়। উপরন্তু, আমরা 0 থেকে তামার বেধের বিস্তৃত বিকল্প সরবরাহ করি।5oz থেকে 6oz বিভিন্ন বর্তমান বহন ক্ষমতা এবং তাপীয় ব্যবস্থাপনা চাহিদা গৃহীত. PCB এর সামগ্রিক বেধও কাস্টমাইজ করা যায়, যা একটি পাতলা 0.2 মিমি থেকে একটি শক্তিশালী 6.0 মিমি পর্যন্ত, নিশ্চিত করে যে আপনি 12 স্তর PCBs বা 20 স্তর PCBs সঙ্গে কাজ করছেন কিনা,আপনার পণ্যটি আপনার সঠিক স্পেসিফিকেশন অনুযায়ী তৈরি করা হয়েছে.



সহায়তা ও সেবা:

মাল্টিলেয়ার পিসিবি বোর্ডটি পণ্যের জীবনচক্রের প্রতিটি পর্যায়ে আপনাকে সহায়তা করার জন্য ডিজাইন করা বিস্তৃত প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে।বিশেষজ্ঞ ইঞ্জিনিয়ারদের আমাদের দল নকশা বিবেচনার উপর গাইডেন্স প্রদান করার জন্য উপলব্ধ, উপকরণ নির্বাচন, এবং বিন্যাস অপ্টিমাইজেশান আপনার PCB সর্বোচ্চ কর্মক্ষমতা মান পূরণ নিশ্চিত করতে।

আমাদের প্রযুক্তিগত সহায়তার মধ্যে রয়েছে বিস্তারিত ডকুমেন্টেশন, যেমন ডেটাশিট এবং অ্যাপ্লিকেশন নোট যা সঠিক হ্যান্ডলিং, ইন্টিগ্রেশন,এবং মাল্টিলেয়ার পিসিবি বোর্ডের রক্ষণাবেক্ষণএই সম্পদগুলি সর্বশেষ শিল্প অনুশীলন এবং প্রযুক্তিগত অগ্রগতি প্রতিফলিত করার জন্য ক্রমাগত আপডেট করা হয়।

সহায়ক উপকরণ ছাড়াও, আমরা আপনার প্রকল্পগুলিতে আমাদের PCBs এর মসৃণ বাস্তবায়ন সহজ করার জন্য একটি পরিষেবা সরবরাহ করি। এই পরিষেবাগুলির মধ্যে প্রোটোটাইপ পরীক্ষা,যেখানে আমরা PCB নকশা কার্যকারিতা এবং নির্ভরযোগ্যতা যাচাই, তাছাড়া তাপীয় এবং সংকেত অখণ্ডতা বিশ্লেষণ আপনার বোর্ড তার উদ্দেশ্যে পরিবেশে সর্বোত্তম পারফরম্যান্স নিশ্চিত করতে.

যারা উৎপাদন পর্যায়ে সহায়তা প্রয়োজন তাদের জন্য, আমাদের পরিষেবাগুলি সমাবেশ সহায়তা অন্তর্ভুক্ত করে, যেখানে আমরা আপনাকে দক্ষ এবং উচ্চ মানের বোর্ড সমাবেশের জন্য সেরা প্রক্রিয়াগুলির মাধ্যমে গাইড করি।আমরা দ্রুত সমাধান এবং মাল্টিলেয়ার পিসিবি বোর্ড উৎপাদন বা অপারেশন সময় উঠতে পারে যে কোন সমস্যা সমাধানের জন্য ত্রুটিমুক্ত সহায়তা প্রদান.

আপনার সাফল্যের প্রতি আমাদের অঙ্গীকার অটল, এবং আমরা ব্যতিক্রমী পরিষেবা প্রদানের জন্য প্রচেষ্টা করি যা প্রযুক্তিগত সহায়তার বাইরেও বিস্তৃত।ক্রমাগত উন্নতি এবং গ্রাহক সন্তুষ্টি আমাদের সমর্থন দর্শনের মূল বিষয়, যাতে আপনি সবচেয়ে কার্যকর এবং সর্বশেষতম সহায়তা পান।
