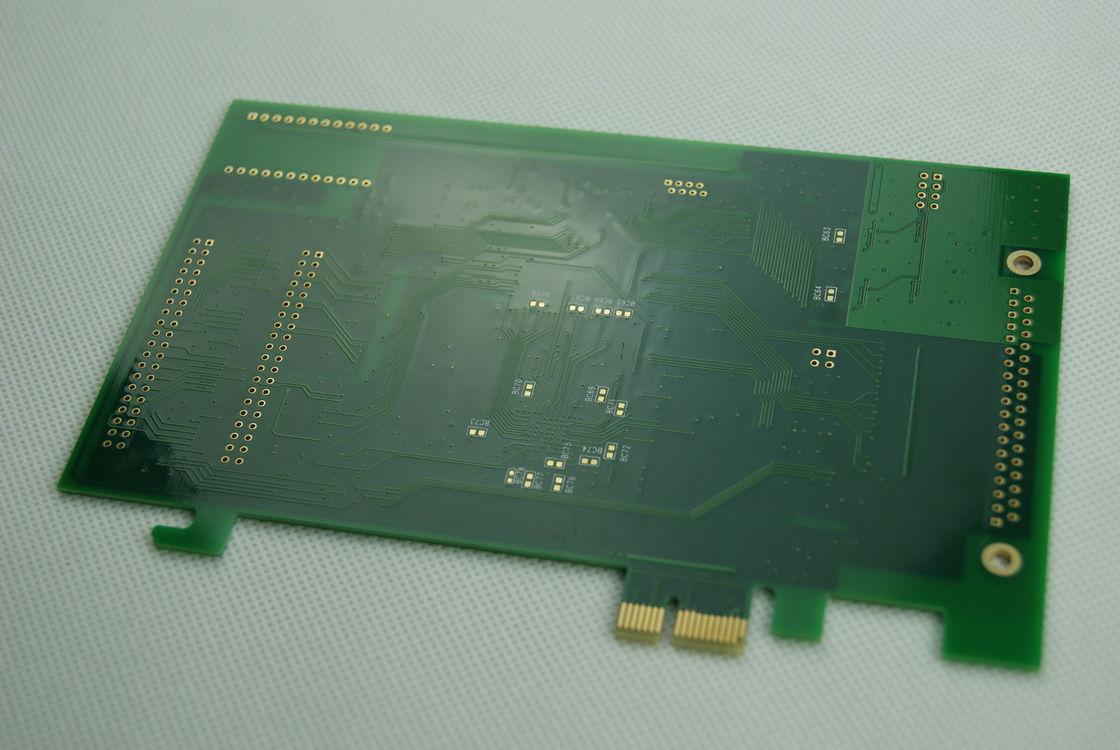

ইলেকট্রনিক্স ইন্ডাস্ট্রি মাল্টিলেয়ার পিসিবি বোর্ড

ইলেকট্রনিক্স ইন্ডাস্ট্রি মাল্টিলেয়ার পিসিবি বোর্ড

মাল্টিলেয়ার সার্কিট বোর্ড ইমারশন গোল্ড সারফেস

মাল্টিলেয়ার পিসিবি বোর্ড ডুবানো সোনার পৃষ্ঠ

ইলেকট্রনিক্স শিল্প মাল্টিলেয়ার পিসিবি বোর্ড

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
তামার বেধ:
0.5OZ-6OZ
স্তরের সংখ্যা:
4-22 স্তর
উপরিভাগ:
HASL 、 নিমজ্জন স্বর্ণ 、 নিমজ্জন টিন 、 নিমজ্জন সিলভার 、 গোল্ড ফিঙ্গার 、 OSP
সারফেস মাউন্ট প্রযুক্তি:
হ্যাঁ।
আকার:
/
সর্বোচ্চ প্যানেলের আকার:
600 মিমি * 1200 মিমি
গ্লাস ইপোক্সি:
RO4003C+ Tg170 FR-4
সেবা:
এক-স্টপ পরিষেবা OEM
বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার সার্কিট বোর্ড ইমারশন গোল্ড সারফেস

,

মাল্টিলেয়ার পিসিবি বোর্ড ডুবানো সোনার পৃষ্ঠ

,

ইলেকট্রনিক্স শিল্প মাল্টিলেয়ার পিসিবি বোর্ড

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

উন্নত মাল্টিলেয়ার পিসিবি বোর্ড ইমার্সন গোল্ড সারফেস সহ ৪-২২ লেয়ার ০.৫ওজেড-৬ওজেড কপার HASL/ইমার্সন সিলভার OSP প্রযুক্তি

পণ্যের বিবরণ:

মাল্টিলেয়ার পিসিবি বোর্ড হল একটি উন্নত সমাধান যা আধুনিক ইলেকট্রনিক্সের অত্যাধুনিক চাহিদা মেটাতে ডিজাইন করা হয়েছে। ৪ থেকে ২২ স্তর পর্যন্ত ক্ষমতা সহ, এই পিসিবিগুলি স্থায়িত্ব, কর্মক্ষমতা এবং সংক্ষিপ্ততার জন্য তৈরি করা হয়েছে, যা এগুলিকে শিল্প নিয়ন্ত্রণ, চিকিৎসা সরঞ্জাম, উন্নত কম্পিউটিং এবং টেলিযোগাযোগ পরিকাঠামো সহ বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। পণ্যটি একটি ওয়ান-স্টপ সার্ভিস OEM হিসাবে সরবরাহ করা হয়, যা নিশ্চিত করে যে প্রতিটি পিসিবি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে তৈরি করা হয়েছে, ডিজাইন থেকে চূড়ান্ত উৎপাদন পর্যন্ত।

মাল্টিলেয়ার পিসিবি বোর্ডের ডিজাইনের মূলে রয়েছে এর উল্লেখযোগ্য লেয়ারিং প্রক্রিয়া। বোর্ডটি বিভিন্ন লেয়ার সংখ্যায় কনফিগার করা যেতে পারে, যার মধ্যে জনপ্রিয় স্পেসিফিকেশন যেমন ১২ লেয়ার পিসিবি, ১৬ লেয়ার পিসিবি এবং ২০ লেয়ার পিসিবি অন্তর্ভুক্ত। প্রতিটি লেয়ার সংখ্যা তার নিজস্ব সুবিধা প্রদান করে, উচ্চতর লেয়ার সংখ্যাগুলি আরও জটিল সার্কিট ডিজাইন এবং একটি সংক্ষিপ্ত স্থানে বৃহত্তর কার্যকারিতা সহজতর করে। এই বহুমুখিতা মাল্টিলেয়ার পিসিবিকে ইলেকট্রনিক্স শিল্পে একটি অপরিহার্য উপাদান করে তোলে, বিশেষ করে সীমিত স্থানের মধ্যে অত্যাধুনিক সার্কিট্রি প্রয়োজন এমন ডিভাইসগুলির জন্য।

মাল্টিলেয়ার পিসিবি বোর্ডের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্যগুলির মধ্যে একটি হল এর চিত্তাকর্ষক সর্বোচ্চ প্যানেল আকার। ৬০০মিমি*১২০০মিমি তে, এই পিসিবিগুলি জটিল সার্কিট ডিজাইনের জন্য পর্যাপ্ত স্থান সরবরাহ করে, যা ইলেকট্রনিক উপাদানগুলিতে উচ্চ স্তরের কাস্টমাইজেশন এবং জটিলতার অনুমতি দেয়। এই বড় প্যানেল আকারটি বিশেষত বিস্তৃত সার্কিট্রি বা বড় আকারের উৎপাদন রানের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপকারী, যা আজকের দ্রুত-গতির ইলেকট্রনিক বাজারগুলিতে প্রয়োজনীয় দক্ষতা এবং স্কেলেবিলিটি সরবরাহ করে।

মাল্টিলেয়ার পিসিবি বোর্ড তার শক্তিশালী কপার ওজন ১২ওজেড এর জন্যও উল্লেখযোগ্য। এই উচ্চ কপার ওজন চমৎকার বৈদ্যুতিক পরিবাহিতা এবং উল্লেখযোগ্য তাপ অপচয় নিশ্চিত করে, যা বিভিন্ন অপারেশনাল অবস্থার অধীনে ইলেকট্রনিক সার্কিটগুলির অখণ্ডতা এবং কর্মক্ষমতা বজায় রাখার জন্য অত্যন্ত গুরুত্বপূর্ণ। এটি পিসিবি-র যান্ত্রিক শক্তি বৃদ্ধিতেও অবদান রাখে, যা এটিকে এমন চাহিদাপূর্ণ পরিবেশের জন্য উপযুক্ত করে তোলে যেখানে নির্ভরযোগ্যতা সর্বাগ্রে।

মাল্টিলেয়ার পিসিবি বোর্ড যেন অক্ষত অবস্থায় পৌঁছায় তা নিশ্চিত করার জন্য প্যাকেজিং এবং শিপিং অত্যন্ত সতর্কতার সাথে পরিচালনা করা হয়। প্রতিটি পিসিবি ভ্যাকুয়াম-প্যাক করা হয়, যা এটিকে আর্দ্রতা, ধুলো এবং অন্যান্য দূষক থেকে রক্ষা করে যা এর কার্যকারিতা নষ্ট করতে পারে। ভ্যাকুয়াম প্যাক করার পরে, বোর্ডগুলি একটি কার্টন বাক্সে নিরাপদে স্থাপন করা হয়, যা পরিবহনের সময় অতিরিক্ত সুরক্ষা প্রদান করে। প্যাকেজিংয়ের এই পুঙ্খানুপুঙ্খ পদ্ধতি নিশ্চিত করে যে পিসিবিগুলি গ্রাহকদের কাছে অতিরিক্ত পরিষ্কার বা পরিদর্শনের প্রয়োজন ছাড়াই তাৎক্ষণিক ব্যবহারের জন্য প্রস্তুত অবস্থায় পৌঁছেছে।

মাল্টিলেয়ার পিসিবি বোর্ড অত্যাধুনিক উৎপাদন প্রক্রিয়া এবং কঠোর মান নিয়ন্ত্রণ ব্যবস্থার ফলাফল। উচ্চ-গ্রেডের উপকরণ ব্যবহার থেকে শুরু করে এচিং এবং ল্যামিনেশন প্রক্রিয়ার নির্ভুলতা পর্যন্ত, এই পিসিবিগুলির উৎপাদনের প্রতিটি ধাপ সর্বোচ্চ মনোযোগ সহকারে সম্পন্ন করা হয়। এটি নিশ্চিত করে যে প্রতিটি বোর্ড জটিল এবং নির্ভরযোগ্য ইলেকট্রনিক সিস্টেমের জন্য প্রয়োজনীয় কঠোর মান পূরণ করে।

সংক্ষেপে, মাল্টিলেয়ার পিসিবি বোর্ড একটি অত্যাধুনিক পণ্য যা তার উন্নত লেয়ারিং ক্ষমতা, বড় প্যানেল আকার, ভারী কপার ওজন এবং অত্যাধুনিক প্যাকিং পদ্ধতির জন্য আলাদা। এটি ১২ লেয়ার পিসিবি, ১৬ লেয়ার পিসিবি বা ২০ লেয়ার পিসিবি-র জন্যই হোক না কেন, এই বোর্ডটি উচ্চ-কার্যকারিতা সম্পন্ন ইলেকট্রনিক্সের ভিত্তি প্রদানের জন্য ডিজাইন করা হয়েছে যার জন্য ঘন প্যাকেজিং এবং উচ্চ নির্ভরযোগ্যতা প্রয়োজন। একটি ব্যাপক ওয়ান-স্টপ সার্ভিস OEM প্রদানের প্রতিশ্রুতি ক্লায়েন্টদের জন্য ইলেকট্রনিক উৎপাদন প্রক্রিয়া সহজতর করার ক্ষেত্রে পণ্যের ভূমিকাকে আরও জোরদার করে, এটিকে ইলেকট্রনিক্স শিল্পে উদ্ভাবনের জন্য একটি অপরিহার্য হাতিয়ার করে তোলে।



বৈশিষ্ট্য:

  • পণ্যের নাম: মাল্টিলেয়ার পিসিবি বোর্ড
  • কপার ওজন: ১২ওজেড
  • সর্বোচ্চ প্যানেল আকার: ৬০০মিমি*১২০০মিমি
  • মূল শব্দ: রজার্স পিসিবি বোর্ড
  • পরিষেবা: ওয়ান-স্টপ সার্ভিস OEM
  • আকার: প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য
  • বৈশিষ্ট্য: মাল্টিলেয়ার প্রিন্টেড বোর্ড
  • ক্ষমতা: ২০ লেয়ার পিসিবি পর্যন্ত তৈরি করার ক্ষমতা


প্রযুক্তিগত পরামিতি:

পরামিতি স্পেসিফিকেশন
কপার পুরুত্ব ০.৫ওজেড-৬ওজেড
পরিষেবা ওয়ান-স্টপ সার্ভিস OEM
পুরুত্ব ০.২মিমি-৬.০মিমি
কপার ওজন ১২ওজেড
লেয়ার সংখ্যা ৪-২২ লেয়ার
সর্বোচ্চ প্যানেল আকার ৬০০মিমি*১২০০মিমি
সারফেস HASL, ইমার্সন গোল্ড, ইমার্সন টিন, ইমার্সন সিলভার, গোল্ড ফিঙ্গার, OSP
প্যাকিং ভ্যাকুয়াম প্যাকিং উইথ কার্টন বক্স
মূল শব্দ রজার্স পিসিবি বোর্ড
সর্বনিম্ন ছিদ্রের আকার ০.২মিমি


অ্যাপ্লিকেশন:

মাল্টিলেয়ার পিসিবি বোর্ড, বিশেষ করে ১৮ লেয়ার পিসিবি, তার উচ্চ কার্যকারিতা এবং সংক্ষিপ্ত আকারের কারণে ইলেকট্রনিক পণ্যের জগতে একটি অবিচ্ছেদ্য উপাদান হয়ে উঠেছে। এই বোর্ডগুলি উন্নত ইলেকট্রনিক সার্কিটগুলির জটিল চাহিদা মেটাতে ডিজাইন করা হয়েছে, যা ৬০০মিমি*১২০০মিমি এর সর্বোচ্চ প্যানেল আকার সরবরাহ করে, যা একাধিক স্তর অন্তর্ভুক্ত করার জন্য পর্যাপ্ত স্থান সরবরাহ করে। ০.২মিমি থেকে ৬.০মিমি পর্যন্ত কনফিগারযোগ্য পুরুত্বের সাথে, এই পিসিবিগুলি বিভিন্ন অ্যাপ্লিকেশনের দৃঢ়তা এবং নমনীয়তার প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে।

যখন মাল্টিলেয়ার পিসিবি বোর্ডের অ্যাপ্লিকেশন উপলক্ষ এবং পরিস্থিতি আসে, তখন সেগুলি অত্যন্ত অত্যাধুনিক ইলেকট্রনিক সিস্টেমে পাওয়া যায়। এগুলির মধ্যে রয়েছে, তবে এগুলি সীমাবদ্ধ নয়, মহাকাশ যন্ত্রাংশ, প্রতিরক্ষা ব্যবস্থা, মেডিকেল ইমেজিং ডিভাইস এবং উন্নত যোগাযোগ পরিকাঠামো। ১৮ লেয়ার পিসিবিগুলি বিশেষত সেই অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ যেখানে স্থান সীমিত এবং কার্যকারিতা আপোস করা যায় না। তারা সংক্ষিপ্ত ডিভাইসগুলিতে উচ্চ-গতির সংকেত সংক্রমণ এবং উচ্চ-ঘনত্বের ইন্টারকানেকশনের জন্য প্রয়োজনীয় প্ল্যাটফর্ম সরবরাহ করে।

মাল্টিলেয়ার পিসিবি বোর্ডের জন্য সারফেস ফিনিশ বিকল্পগুলি, যেমন HASL, ইমার্সন গোল্ড, ইমার্সন টিন, ইমার্সন সিলভার, গোল্ড ফিঙ্গার এবং OSP, সোল্ডারেবিলিটি উন্নত করতে এবং অক্সিডেশন থেকে কপার ট্র্যাকগুলি সংরক্ষণ করতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এই বৈচিত্র্য নিশ্চিত করে যে বোর্ডগুলি বিভিন্ন ইলেকট্রনিক পণ্যের পরিবেশগত এবং অপারেশনাল চাহিদা মেটাতে কাস্টমাইজ করা যেতে পারে। উদাহরণস্বরূপ, ইমার্সন গোল্ড তার চমৎকার পরিবাহিতা এবং স্থায়িত্বের কারণে উচ্চ-মানের ইলেকট্রনিক্সের জন্য পছন্দ করা হয়।

অধিকন্তু, মাল্টিলেয়ার পিসিবি বোর্ডের জন্য ওয়ান-স্টপ সার্ভিস OEM এই বোর্ডগুলিকে পণ্যগুলিতে একীভূত করার প্রক্রিয়াটিকে সহজ করে তোলে। এই পরিষেবাটি নিশ্চিত করে যে ডিজাইন থেকে উৎপাদন, গুণমান নিশ্চিতকরণ এবং সরবরাহ পর্যন্ত, সমস্ত দিক নির্বিঘ্নে পরিচালনা করা হয়, যা বাজারে সময় কমিয়ে দেয় এবং পণ্যের নির্ভরযোগ্যতা নিশ্চিত করে। ১৮ লেয়ার পিসিবি, তার মাল্টিলেয়ার সার্কিট বোর্ড প্রযুক্তির সাথে, আধুনিক ইলেকট্রনিক্সে প্রয়োজনীয় জটিল এবং নির্ভুল প্রকৌশলের একটি প্রমাণ, যা এটিকে উদ্ভাবনী এবং উচ্চ-কার্যকারিতা সম্পন্ন পণ্যগুলির বিকাশে একটি মূল উপাদান করে তোলে।



কাস্টমাইজেশন:

আমাদের পণ্য কাস্টমাইজেশন পরিষেবাগুলি আমাদের ক্লায়েন্টদের বিভিন্ন চাহিদা পূরণ করে, প্রতিটি মাল্টিলেয়ার সার্কিট্রি বোর্ড নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য তৈরি করা হয়েছে তা নিশ্চিত করে। ০.২মিমি থেকে ৬.০মিমি পর্যন্ত পুরুত্বের বিকল্পগুলির সাথে, আমরা বিভিন্ন অ্যাপ্লিকেশনে মানিয়ে নিতে পারি, আপনার জটিল সিস্টেমের জন্য ১৮ লেয়ার পিসিবি বা কম্প্যাক্ট ইলেকট্রনিক্সের জন্য ১০ লেয়ার পিসিবি প্রয়োজন হোক না কেন।

আমরা পিসিবি উত্পাদনে নির্ভুলতার গুরুত্ব বুঝি, এই কারণেই আমরা ০.২মিমি এর ন্যূনতম ছিদ্রের আকার সরবরাহ করি, যা জটিল ডিজাইন এবং উচ্চ-ঘনত্বের উপাদান স্থাপনের অনুমতি দেয়। আমাদের উন্নত সারফেস মাউন্ট টেকনোলজি ক্ষমতা আমাদের সহজেই উচ্চ-মানের, নির্ভরযোগ্য রজার্স পিসিবি বোর্ড তৈরি করতে সক্ষম করে।

আমাদের অফারগুলির মূলে রয়েছে আমাদের ওয়ান-স্টপ সার্ভিস OEM, যা আমাদের ক্লায়েন্টদের জন্য উৎপাদন প্রক্রিয়া সহজ করে তোলে। ডিজাইন থেকে সরবরাহ পর্যন্ত, আমরা ব্যাপক সহায়তা প্রদান করি, নিশ্চিত করে যে আপনার মাল্টিলেয়ার পিসিবি বোর্ড সর্বোচ্চ মান অনুযায়ী উত্পাদিত হয়েছে, আপনার প্রকল্পের জন্য প্রয়োজনীয় সমস্ত অনন্য বৈশিষ্ট্য সহ।



সহায়তা এবং পরিষেবা:

মাল্টিলেয়ার পিসিবি বোর্ড আপনার পণ্যের সর্বোচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে। আমাদের অভিজ্ঞ প্রকৌশলীদের দল বিশেষজ্ঞ পরামর্শ, সমস্যা সমাধান এবং আপনার সম্মুখীন হতে পারে এমন কোনও প্রযুক্তিগত চ্যালেঞ্জের সমাধান প্রদানে নিবেদিত।

আমাদের প্রযুক্তিগত সহায়তা পরিষেবাগুলির মধ্যে রয়েছে বিস্তারিত পণ্যের ডকুমেন্টেশন, প্রায়শ জিজ্ঞাসিত প্রশ্নাবলী সহ একটি বিস্তৃত জ্ঞান ভিত্তি এবং পিসিবি ডিজাইন এবং অ্যাসেম্বলির জন্য সেরা অনুশীলনগুলির উপর নির্দেশিকা। আমরা আপনার মাল্টিলেয়ার পিসিবি বোর্ডের কর্মক্ষমতা অপ্টিমাইজ করার জন্য ইম্পিডেন্স সিমুলেশন, থার্মাল বিশ্লেষণ এবং সিগন্যাল ইন্টিগ্রিটি অ্যাসেসমেন্টের মতো উন্নত বিশ্লেষণাত্মক পরিষেবাগুলিও সরবরাহ করি।

জটিল সমস্যা বা বিশেষ সহায়তার জন্য, আমাদের সহায়তা দল আপনার নির্দিষ্ট চাহিদাগুলি বুঝতে এবং কাস্টমাইজড সহায়তা প্রদান করতে আপনার সাথে ঘনিষ্ঠভাবে কাজ করতে উপলব্ধ। আমরা আমাদের মাল্টিলেয়ার পিসিবি বোর্ডের সাথে আপনার সাফল্য নিশ্চিত করতে এবং আপনার অ্যাপ্লিকেশনগুলিতে এর সম্ভাবনাকে সর্বাধিক করতে সহায়তা করতে প্রতিশ্রুতিবদ্ধ।

অনুগ্রহ করে মনে রাখবেন যে আমাদের প্রযুক্তিগত সহায়তা পরিষেবাগুলিতে সরাসরি যোগাযোগের তথ্য অন্তর্ভুক্ত নয়, তবে নিশ্চিত থাকুন যে আমাদের দল আপনার পণ্য ক্রয়ের সাথে প্রদত্ত মনোনীত যোগাযোগ চ্যানেলের মাধ্যমে আপনাকে সহায়তা করতে প্রস্তুত।
