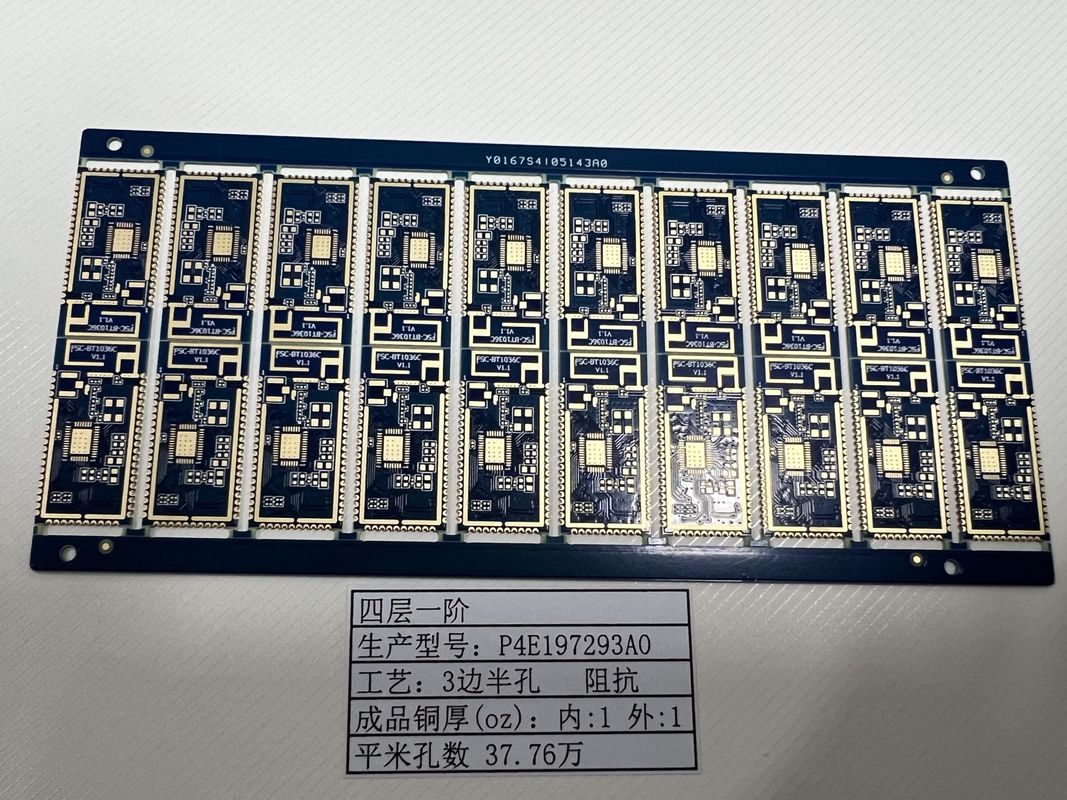

Fr4 It180 এইচডিআই পিসিবি বোর্ড 4-20 স্তর 0.1Mm মিনি হোল সাইজ আইএসওএল 370 এইচআর

পণ্যের বিবরণ:

HDI PCB বোর্ড হল একটি অত্যাধুনিক সমাধান, যা উচ্চ-ঘনত্বের ইন্টারকানেক্ট প্রযুক্তির চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে। আধুনিক ইলেকট্রনিক্সে একটি অবিচ্ছেদ্য উপাদান হিসাবে, এই 6-লেয়ার (6L) বোর্ডটি উচ্চ-গতির PCB সিস্টেমের জটিল প্রয়োজনীয়তাগুলি পূরণ এবং অতিক্রম করার জন্য ডিজাইন করা হয়েছে। HDI PCB, বা হাই-ডেনসিটি ইন্টারকানেক্ট প্রিন্টেড সার্কিট বোর্ড, তাদের উন্নত কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য পরিচিত, যা আজকের দ্রুত-গতির প্রযুক্তি ল্যান্ডস্কেপের জন্য অপরিহার্য।

আমাদের HDI PCB বোর্ডের অন্যতম প্রধান বৈশিষ্ট্য হল এটি যে নির্ভুলতার সাথে তৈরি করা হয়। বোর্ডটিতে ইম্পিডেন্স কন্ট্রোল রয়েছে, যা উচ্চ-গতির PCB ডিজাইনের জন্য একটি গুরুত্বপূর্ণ বৈশিষ্ট্য। ইম্পিডেন্স কন্ট্রোল হল একটি সার্কিট যখন ভোল্টেজ প্রয়োগ করা হয় তখন কারেন্টের প্রবাহে যে বাধা সৃষ্টি করে তার পরিমাপ। উচ্চ-গতির সার্কিট্রিতে, সিগন্যাল ইন্টিগ্রিটি বজায় রাখা, নয়েজ কমানো এবং ইলেকট্রনিক ডিভাইসের সামগ্রিক কর্মক্ষমতা নিশ্চিত করার জন্য ইম্পিডেন্স নিয়ন্ত্রণ অত্যন্ত গুরুত্বপূর্ণ। আমাদের উন্নত উত্পাদন প্রক্রিয়াগুলি নিশ্চিত করে যে ইম্পিডেন্স সঠিক স্পেসিফিকেশন অনুযায়ী বজায় রাখা হয়, যার ফলে HDI PCB-এর দক্ষ অপারেশন নিশ্চিত হয়।

মাইক্রো-ভিয়া তৈরি এবং কম্পোনেন্ট স্থাপনের ক্ষেত্রে, আমাদের HDI PCB বোর্ড ব্যতিক্রমী ক্ষমতা প্রদর্শন করে, যেখানে 0.1mm লেজার ড্রিল ছিদ্রের আকার রয়েছে। এটি মাইক্রো-ভিয়ার উচ্চ-নির্ভুল ড্রিলিংয়ের অনুমতি দেয়, যা এই বোর্ডগুলির নামকরণের জন্য উচ্চ-ঘনত্বের ইন্টারকানেক্টগুলি অর্জনের জন্য অপরিহার্য। এই ছোট ভিয়াগুলি আরও কমপ্যাক্ট, তবুও আরও শক্তিশালী, ইলেকট্রনিক অ্যাসেম্বলি তৈরি করতে সক্ষম করে। এগুলি ডিজাইনে আরও বেশি লেয়ার অন্তর্ভুক্ত করার অনুমতি দেয়, যা একটি HDI PCB ব্যবহারের একটি উল্লেখযোগ্য সুবিধা।

প্রযুক্তি অগ্রগতির সাথে সাথে, ছোট এবং আরও দক্ষ কম্পোনেন্টের চাহিদা বৃদ্ধি পায়। এর প্রতিক্রিয়ায়, আমাদের HDI PCB বোর্ডে হাফ হোল এবং 0.25mm BGA (বল গ্রিড অ্যারে) প্রযুক্তির একটি বিশেষ অনুরোধ বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে। হাফ-হোল কৌশলটি মডিউল-সদৃশ কনফিগারেশন তৈরি করতে PCB-এর এজ মাউন্টিংয়ের জন্য ব্যবহৃত হয়, যখন 0.25mm BGA একটি উল্লেখযোগ্যভাবে হ্রাসকৃত স্থানে উন্নত সংযোগ সরবরাহ করে। এটি বিশেষত সেই অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ যেগুলির জন্য একটি ছোট ফর্ম ফ্যাক্টরে প্রচুর সংখ্যক I/O প্রয়োজন, যেমন মোবাইল ডিভাইস এবং উচ্চ-গতির কম্পিউটিং হার্ডওয়্যারে।

আমাদের HDI PCB বোর্ডের বহুমুখিতা এর পরিবর্তনশীল পুরুত্বের পরিসীমা 0.4-3.2mm দ্বারা আরও উন্নত হয়েছে। এই পরিসীমা বোর্ডের ডিজাইন এবং অ্যাপ্লিকেশনে নমনীয়তার অনুমতি দেয়, এটিকে বিভিন্ন ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত করে তোলে। শেষ অ্যাপ্লিকেশনটির জন্য পরিধানযোগ্য ডিভাইসের জন্য একটি পাতলা, নমনীয় বোর্ড বা শিল্প অ্যাপ্লিকেশনগুলির জন্য আরও শক্তিশালী বোর্ডের প্রয়োজন হোক না কেন, আমাদের HDI PCB প্রকল্পের নির্দিষ্ট চাহিদা মেটাতে কাস্টমাইজ করা যেতে পারে।

সংক্ষেপে, HDI PCB বোর্ড যেকোনো অ্যাপ্লিকেশনের জন্য একটি ব্যতিক্রমী পছন্দ যা উন্নত বৈশিষ্ট্য সহ একটি উচ্চ-গতির PCB প্রয়োজন। এটি 6-লেয়ারের উচ্চ-ঘনত্বের ইন্টারকানেক্ট প্রযুক্তিকে সুনির্দিষ্ট ইম্পিডেন্স কন্ট্রোল এবং 0.1mm লেজার ড্রিল ছিদ্র এবং 0.25mm BGA-এর মতো বৈশিষ্ট্যগুলির মাধ্যমে বিভিন্ন ধরণের কম্পোনেন্ট অন্তর্ভুক্ত করার ক্ষমতার সাথে একত্রিত করে। হাফ-হোল ক্ষমতা এবং একটি বিস্তৃত পুরুত্বের পরিসীমা অন্তর্ভুক্ত করা HDI PCB বাজারে এর শ্রেষ্ঠত্বকে আরও প্রতিষ্ঠিত করে। এই বোর্ডের সাথে, ডিজাইনার এবং প্রকৌশলীরা ইলেকট্রনিক ডিজাইনে যা সম্ভব তার সীমাগুলি আত্মবিশ্বাসের সাথে ঠেলে দিতে পারে, এই জ্ঞান নিয়ে যে তারা আধুনিক PCB প্রযুক্তির শিখরকে মূর্ত করে এমন একটি পণ্যের সাথে কাজ করছে।

বৈশিষ্ট্য:

• পণ্যের নাম: HDI PCB বোর্ড
• অ্যাসপেক্ট রেশিও: 10:1
• পিসিবি নাম: 4L 1+N+1 HDI বোর্ড
• পুরুত্ব: 0.4-3.2mm
• পরীক্ষা: 100%E-Testing, X-RAY
• বোর্ড লেয়ার: 6L
• HD SDI কনভার্টারের সাথে সামঞ্জস্যপূর্ণ
• DDR4 PCB অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

HDI (হাই ডেনসিটি ইন্টারকানেক্টর) প্রিন্টেড সার্কিট বোর্ড, বিশেষ করে 4L 1+N+1 HDI বোর্ড, উন্নত PCB প্রযুক্তির অগ্রভাগে রয়েছে, যা সেই অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যেখানে স্থান, ওজন এবং কার্যকারিতা গুরুত্বপূর্ণ। এই বোর্ডগুলি, তাদের উচ্চ লেয়ার সংখ্যা এবং সূক্ষ্ম বৈশিষ্ট্যগুলির জন্য পরিচিত, সেই পরিস্থিতিগুলির জন্য উপযুক্ত যেখানে ঘন কম্পোনেন্ট প্লেসমেন্ট এবং জটিল রাউটিং প্রয়োজন। HDI PCB উত্পাদন প্রক্রিয়া আধুনিক ইলেকট্রনিক্সের চাহিদা মেটাতে বিকশিত হয়েছে, যা হাফ হোল এবং 0.25mm BGA (বল গ্রিড অ্যারে) স্পেসিফিকেশনের মতো উচ্চ-নির্ভুল বৈশিষ্ট্যযুক্ত বোর্ড তৈরি করতে সক্ষম করে।

4L 1+N+1 HDI বোর্ডগুলির জন্য একটি অ্যাপ্লিকেশন পরিস্থিতি হল উচ্চ-পারফরম্যান্স কম্পিউটিং ডিভাইসগুলির ক্ষেত্রে, যেখানে 0.15mm ন্যূনতম ছিদ্রের আকার এবং 0.1mm লেজার ড্রিল ছিদ্র প্রয়োগ করার ক্ষমতা অপরিহার্য হয়ে ওঠে। এই বৈশিষ্ট্যগুলি ভিয়ার ঘন প্যাক করার অনুমতি দেয়, যা মাল্টি-কোর প্রসেসর এবং উচ্চ-গতির মেমরি চিপগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যেগুলির জন্য একটি কমপ্যাক্ট স্থানে অন্যান্য কম্পোনেন্টগুলির সাথে অসংখ্য সংযোগের প্রয়োজন হয়। HDI PCB-এর সূক্ষ্ম পিচ এবং উচ্চ সংযোগ ঘনত্ব এই ডিভাইসগুলির কর্মক্ষমতা লক্ষ্য অর্জনে সহায়ক।

আরেকটি পরিস্থিতি যেখানে এই HDI বোর্ডগুলি অপরিহার্য তা হল মেডিকেল ইলেকট্রনিক্সের ক্ষেত্রে। পোর্টেবল আল্ট্রাসাউন্ড মেশিন বা কমপ্যাক্ট এমআরআই সিস্টেমের মতো ডিভাইসগুলি, যেগুলির প্রায়শই ল্যাম্প সকেটের মতো বিশেষ প্রয়োজনীয়তা থাকে, উচ্চ-মানের ইমেজিং এবং ডায়াগনস্টিক সরবরাহ করার সময় একটি ছোট ফর্ম ফ্যাক্টর বজায় রাখার জন্য HDI প্রযুক্তির উপর নির্ভর করে। HDI PCB গুলি যে নির্ভুলতার সাথে তৈরি করা হয় তা গুরুত্বপূর্ণ মেডিকেল অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় নির্ভরযোগ্যতা এবং কার্যকারিতা নিশ্চিত করে।

অতিরিক্তভাবে, HDI PCB গুলি মহাকাশ এবং প্রতিরক্ষা শিল্পে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, যেখানে সিস্টেমগুলিকে চরম পরিস্থিতিতে টিকে থাকতে হয় এবং সর্বোচ্চ কর্মক্ষমতা বজায় রাখতে হয়। জটিল প্রতিরক্ষা যোগাযোগ ডিভাইস, অ্যাভিওনিক্স এবং স্যাটেলাইট সিস্টেমগুলি প্রায়শই মহাকাশ প্রকৌশলের সীমাবদ্ধতার মধ্যে প্রয়োজনীয় দৃঢ়তা এবং কার্যকারিতা অর্জনের জন্য HDI প্রযুক্তি অন্তর্ভুক্ত করে।

স্মার্টফোন, ট্যাবলেট এবং ক্যামেরার মতো কনজিউমার ইলেকট্রনিক্সও HDI PCB থেকে উপকৃত হয়। পাতলা, হালকা এবং আরও শক্তিশালী ডিভাইসের দিকে চালিত হওয়ার অর্থ হল HD SDI কনভার্টারের মতো কম্পোনেন্টগুলি, যা উচ্চ-সংজ্ঞা ভিডিও ট্রান্সমিশনের জন্য ব্যবহৃত হয়, সঙ্কুচিত ফুটপ্রিন্টের মধ্যে স্থাপন করতে হবে। 4L 1+N+1 HDI বোর্ডগুলি, তাদের উন্নত ক্ষমতা সহ, এই ক্ষুদ্রাকৃতির প্রবণতার অবিচ্ছেদ্য অংশ, কনজিউমার প্রযুক্তির ধারাবাহিক বিবর্তন সক্ষম করে।

উপসংহারে, HDI প্রিন্টেড সার্কিট বোর্ডগুলি অসংখ্য উচ্চ-প্রযুক্তি অ্যাপ্লিকেশনের জন্য অপরিহার্য, যা আধুনিক ইলেকট্রনিক ডিভাইসগুলির জন্য প্রয়োজনীয় নির্ভুলতা এবং নির্ভরযোগ্যতা সরবরাহ করে। HDI PCB উত্পাদনতে প্রয়োজনীয় জটিল সার্কিট্রি থেকে শুরু করে ল্যাম্প সকেটযুক্ত ডিভাইসগুলির মতো বিশেষ প্রয়োজনীয়তা পর্যন্ত, 4L 1+N+1 HDI বোর্ডের মতো HDI PCB গুলি শিল্প জুড়ে উদ্ভাবনের কেন্দ্রে রয়েছে।

কাস্টমাইজেশন:

আমাদের HDI PCB বোর্ড পণ্য, 4L 1+N+1 HDI বোর্ড, স্থায়িত্ব এবং সর্বোত্তম কর্মক্ষমতা নিশ্চিত করার জন্য উচ্চ-মানের FR4 IT180 কাঁচামাল ব্যবহার করে তৈরি করা হয়েছে। এই উচ্চ-ঘনত্বের মডেল বোর্ডটি বিশেষ প্রয়োজনীয়তাগুলি মেটাতে ডিজাইন করা হয়েছে, যা সুনির্দিষ্ট এবং বিস্তারিত সার্কিট্রির জন্য একটি চিত্তাকর্ষক 10:1 অ্যাসপেক্ট রেশিও বৈশিষ্ট্যযুক্ত।

সূক্ষ্ম কাস্টমাইজেশনের প্রয়োজনীয়তা বোঝা, আমরা ল্যাম্প সকেট একীকরণের মতো বিশেষ প্রয়োজনীয়তাগুলি মেটাতে পরিষেবা সরবরাহ করি। অতিরিক্তভাবে, আমাদের HDI PCB 0.15mm ন্যূনতম ছিদ্রের আকার সমর্থন করার জন্য প্রকৌশল করা হয়েছে, যা টাইট টলারেন্স এবং উচ্চ-নির্ভুল ইন্টারকানেক্টের অনুমতি দেয়।

সহায়তা এবং পরিষেবা:

HDI PCB বোর্ড হল একটি উচ্চ-ঘনত্বের ইন্টারকানেক্ট প্রিন্টেড সার্কিট বোর্ড যা উন্নত ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। HDI PCB বোর্ডের জন্য আমাদের পণ্যের প্রযুক্তিগত সহায়তা আপনার বোর্ডের সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য ব্যাপক পরিষেবা অন্তর্ভুক্ত করে। আমাদের অভিজ্ঞ প্রকৌশলীদের দল ডিজাইন বিবেচনা, উপাদান নির্বাচন, স্ট্যাক-আপ সুপারিশ এবং প্রযুক্তিগত সমস্যা সমাধানে সহায়তা প্রদানের জন্য উপলব্ধ।

আমাদের সহায়তা পরিষেবাগুলি ইম্পিডেন্স কন্ট্রোল, ভিয়া স্ট্রাকচার বিশ্লেষণ এবং থার্মাল ম্যানেজমেন্টের মতো প্রযুক্তিগত দিকগুলির একটি বিস্তৃত পরিসীমা জুড়ে। আমরা লেআউট এবং অ্যাসেম্বলি প্রক্রিয়াগুলির জন্য সেরা অনুশীলনগুলির উপর নির্দেশিকা সরবরাহ করি যাতে চূড়ান্ত পণ্যের অখণ্ডতা নিশ্চিত করা যায়। আমরা সিগন্যাল ইন্টিগ্রিটি সমস্যাগুলির উপরও পরামর্শ প্রদান করি এবং শিল্পের মানগুলির সাথে সম্মতি বজায় রাখার জন্য EMC/EMI বিবেচনায় সহায়তা করতে পারি।

বিদ্যমান পণ্যগুলির জন্য, আমরা আপনার HDI PCB বোর্ডের জীবনচক্রের সময় উদ্ভূত হতে পারে এমন কোনও সমস্যা সনাক্ত এবং সমাধান করতে সহায়তা করার জন্য ডায়াগনস্টিক সহায়তা সরবরাহ করি। এর মধ্যে কোনও ব্যর্থতার বিস্তারিত বিশ্লেষণ এবং ভবিষ্যতের ঘটনাগুলি প্রতিরোধ করার জন্য সংশোধনমূলক পদক্ষেপের সুপারিশ অন্তর্ভুক্ত রয়েছে।

অনুগ্রহ করে মনে রাখবেন যে আমাদের প্রযুক্তিগত সহায়তায় শারীরিক মেরামত পরিষেবা বা অন-সাইট সহায়তা অন্তর্ভুক্ত নয়। এটি HDI PCB বোর্ডের সঠিক ব্যবহার এবং রক্ষণাবেক্ষণ নিশ্চিত করার জন্য প্রয়োজনীয় নির্দেশিকা এবং তথ্য সরবরাহ করার উপর দৃষ্টি নিবদ্ধ করে। আরও জটিল সমস্যা বা ডিজাইন পরিষেবার জন্য, আমরা আপনাকে আমাদের বিশ্বস্ত অংশীদারদের একজনের কাছে উল্লেখ করতে পারি যারা সেই ক্ষেত্রগুলিতে বিশেষজ্ঞ।

আমরা আমাদের সকল গ্রাহকদের ব্যতিক্রমী সহায়তা প্রদানে প্রতিশ্রুতিবদ্ধ। আপনার HDI PCB বোর্ড সম্পর্কে আপনার কোনও প্রযুক্তিগত প্রশ্ন থাকলে বা আরও সহায়তার প্রয়োজন হলে, অনুগ্রহ করে আপনার ক্রয়ের সময় প্রদত্ত মনোনীত যোগাযোগ চ্যানেলগুলির মাধ্যমে আমাদের সহায়তা দলের সাথে যোগাযোগ করুন।
