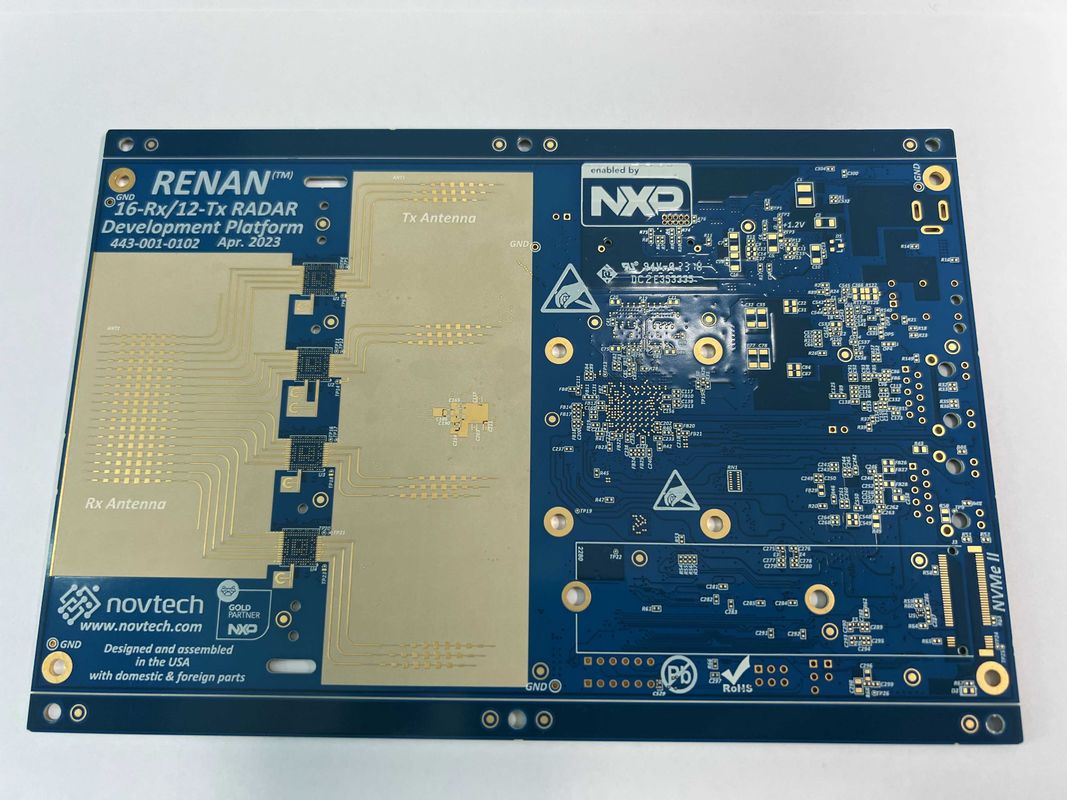

দক্ষতার সাথে ডিজাইন করা এইচডিআই মুদ্রিত সার্কিট বোর্ডগুলি ডুবানো সোনার প্রক্রিয়া এবং পি 1.5 স্পেসিং সহ

পণ্যের বর্ণনাঃ

এইচডিআই পিসিবি বোর্ড হল উচ্চ ঘনত্বের আন্তঃসংযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি কাটিয়া প্রান্ত পণ্য, যা অতুলনীয় কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করে। সর্বনিম্ন বিজিএ পিচ 0.3 মিমি,এই বোর্ড কম্প্যাক্ট ইলেকট্রনিক ডিভাইসের জন্য আদর্শ যে জটিল সার্কিট্রি এবং টাইট উপাদান ব্যবধান প্রয়োজন.

এইচডিআই পিসিবি বোর্ডের অন্যতম মূল বৈশিষ্ট্য হ'ল এর উচ্চতর পৃষ্ঠের সমাপ্তি বিকল্পগুলি, যার মধ্যে রয়েছে সোনার প্রলেপ এবং এইচএএসএল সীসা মুক্ত লেপ।এই সমাপ্তি শুধুমাত্র বোর্ডের স্থায়িত্ব এবং জারা প্রতিরোধের বৃদ্ধি না কিন্তু সর্বোত্তম বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত.

যখন গুণমান নিশ্চিত করার কথা আসে, এই পণ্যটি চালানের আগে তার 100% বৈদ্যুতিক পরীক্ষার সাথে দাঁড়ায়।এই কঠোর পরীক্ষার প্রক্রিয়া নিশ্চিত করে যে প্রতিটি বোর্ড সর্বোচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতার মান পূরণ করেএটি ব্যবহারকারী এবং নির্মাতারা উভয়ের জন্য মানসিক শান্তি প্রদান করে।

এইচডিআই পিসিবি বোর্ডের আরেকটি উল্লেখযোগ্য বৈশিষ্ট্য হ'ল স্তরগুলির ভুল সমন্বয়ের জন্য এর ব্যতিক্রমী সহনশীলতা, মাত্র +/- 0 এর মার্জিন সহ।06এই সুনির্দিষ্ট প্রকৌশল নিশ্চিত করে যে সমস্ত উপাদানগুলি নির্বিঘ্নে সারিবদ্ধ হয়, সংকেত হস্তক্ষেপের ঝুঁকি হ্রাস করে এবং সামগ্রিক সিস্টেম কর্মক্ষমতা উন্নত করে।

আপনি একটি প্রকল্পে কাজ করছেন যে উচ্চ ঘনত্বের ইন্টারকানেকশন প্রয়োজন বা একটি নির্ভরযোগ্য এবং দক্ষ PCB সমাধান প্রয়োজন যে একটি কম্প্যাক্ট ইলেকট্রনিক ডিভাইস উন্নয়নশীল,HDI PCB বোর্ড নিখুঁত পছন্দএর উন্নত নকশা, শীর্ষস্থানীয় পৃষ্ঠের সমাপ্তি এবং কঠোর মান নিয়ন্ত্রণ এটিকে এইচডি এসডিআই রূপান্তরকারী, উচ্চ ঘনত্বের মডেল বোর্ড,এবং অন্যান্য প্রয়োজনীয় ইলেকট্রনিক প্রকল্প.

বৈশিষ্ট্যঃ

• পণ্যের নামঃ এইচডিআই পিসিবি বোর্ড
• ব্লাইন্ড ভায়াস: হ্যাঁ
• প্রতিবন্ধকতা নিয়ন্ত্রণঃ +/-10%
• স্তরগুলির ভুল সমন্বয়ঃ +/- 0.06
• আকার অনুপাত: ১০:1
• মূলশব্দঃ হাই ডেনসিটি ইন্টারকানেক্টর, ডিডিআর৪ পিসিবি, হাই ডেনসিটি পিসিবি, হাই স্পিড পিসিবি

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

এইচডিআই পিসিবি বোর্ড একটি বহুমুখী পণ্য যা এর উন্নত বৈশিষ্ট্য এবং স্পেসিফিকেশনের কারণে বিভিন্ন অনুষ্ঠানে এবং দৃশ্যকল্পে প্রয়োগ করা যেতে পারে।

এইচডিআই পিসিবি বোর্ডের অন্যতম মূল বৈশিষ্ট্য হ'ল এর ENIG পৃষ্ঠের সমাপ্তি, যা দুর্দান্ত পরিবাহিতা এবং জারা প্রতিরোধের ব্যবস্থা করে। এটি উচ্চ গতির পিসিবি অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে,যেমন ডাটা সেন্টারে, নেটওয়ার্কিং সরঞ্জাম, এবং টেলিযোগাযোগ সিস্টেম।

গোল্ড প্লাটিং এবং এইচএএসএল লিড ফ্রি সহ পৃষ্ঠ সমাপ্তির বিকল্পগুলির সাথে, এইচডিআই পিসিবি বোর্ড বিভিন্ন প্রকল্পের প্রয়োজনীয়তা পূরণে নমনীয়তা সরবরাহ করে।গোল্ড প্লাটিং উচ্চতর সংকেত অখণ্ডতা এবং নির্ভরযোগ্যতা নিশ্চিত করেএইচএএসএল লিড ফ্রি বিকল্পটি পরিবেশ বান্ধব এবং ব্যয়বহুল।

উচ্চ ঘনত্বের ইন্টারকানেক্টর অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা, এইচডিআই পিসিবি বোর্ড এমন পরিস্থিতিতে উপযুক্ত যা কমপ্যাক্ট এবং নির্ভরযোগ্য সার্কিট সংযোগের প্রয়োজন। এর সর্বনিম্ন বিজিএ পিচ 0.3 মিমি জটিল নকশা এবং স্থান সংরক্ষণের বিন্যাস জন্য অনুমতি দেয়, এটিকে ডিডিআর 4 পিসিবি বাস্তবায়নের জন্য একটি পছন্দসই পছন্দ করে।

১০ঃ১ এর আকার অনুপাত এইচডিআই পিসিবি বোর্ডের ক্ষমতা আরও বাড়িয়ে তোলে, এটিকে স্ট্যাকড ভিয়া এবং মাইক্রোভিয়া সহ জটিল সার্কিট ডিজাইনগুলি সমর্থন করতে সক্ষম করে।এই উন্নত ইলেকট্রনিক্স ব্যবহারের জন্য এটি উপযুক্ত করে তোলেযেমন স্মার্টফোন, ট্যাবলেট এবং আইওটি ডিভাইস।

সংক্ষেপে, এইচডিআই পিসিবি বোর্ড একটি উচ্চ-কার্যকারিতা সমাধান যা উচ্চ-গতির পিসিবি অ্যাপ্লিকেশনগুলিতে অসামান্য, আধুনিক ইলেকট্রনিক সিস্টেমের জন্য প্রয়োজনীয় নির্ভরযোগ্যতা এবং দক্ষতা সরবরাহ করে।এটা DDR4 PCB ডিজাইন বা অন্যান্য উন্নত প্রকল্পের জন্য কিনা, এইচডিআই পিসিবি বোর্ড একটি বহুমুখী এবং নির্ভরযোগ্য পছন্দ হিসাবে প্রমাণিত হয়।

কাস্টমাইজেশনঃ

এইচডিআই পিসিবি বোর্ডের জন্য পণ্য কাস্টমাইজেশন পরিষেবাঃ

প্রক্রিয়াঃ নিমজ্জন স্বর্ণ/রৌপ্য

মিনিট বিজিএ পিচঃ ০.৩ মিমি

সারফেস ফিনিসঃ গোল্ড প্লাটিং, এইচএএসএল লিড মুক্ত

পরীক্ষাঃ 100% বৈদ্যুতিক পরীক্ষা প্রেরণের আগে

প্রতিবন্ধকতা নিয়ন্ত্রণঃ +/-10%

সহায়তা ও সেবা:

এইচডিআই পিসিবি বোর্ড পণ্যের জন্য পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছেঃ

- পণ্য ইনস্টলেশন এবং সেটআপ সঙ্গে বিশেষজ্ঞ সহায়তা

- প্রযুক্তিগত সমস্যার জন্য সমস্যা সমাধানের নির্দেশিকা

- সর্বোত্তম পারফরম্যান্সের জন্য নিয়মিত সফটওয়্যার আপডেট এবং প্যাচ

- ব্যবহারকারীদের জন্য প্রশিক্ষণ সম্পদ যাতে পণ্যের ক্ষমতা সর্বাধিক করা যায়
