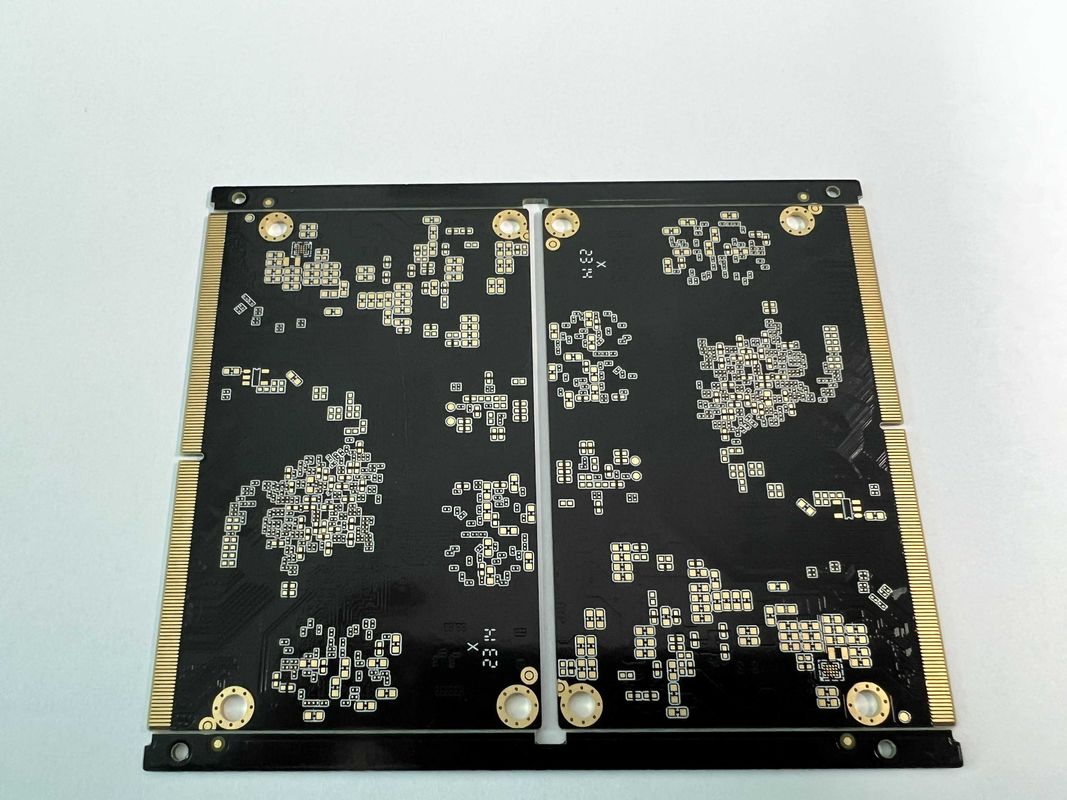

উচ্চ দৃষ্টিকোণ অনুপাত 10 1 HDI PCB বোর্ড P1.5 স্পেসিং এবং 0.3 মিমি মিনিট Bga পিচ সহ

উচ্চ দৃষ্টিকোণ অনুপাত 10 1 HDI PCB বোর্ড P1.5 স্পেসিং এবং 0.3 মিমি মিনিট Bga পিচ সহ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
Blind Vias:
Yes
Key Words:
High Density Interconnector
Impedance Control:
+/-10%
Misalignment Of Layers:
+/- 0.06
Spacing:
P1.5
Testing:
100%E-Testing,X-RAY
Process:
Immersion Gold/sliver
Bga:
10MIL
পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

এইচডিআই পিসিবি বোর্ড একটি উচ্চ-পারফরম্যান্স সার্কিট বোর্ড যা উচ্চ গতি এবং উচ্চ ঘনত্বের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এই পিসিবি বোর্ড উন্নত ইলেকট্রনিক ডিভাইসের জন্য আদর্শ যা স্পষ্টতা এবং নির্ভরযোগ্যতা প্রয়োজন.

ডুবানো স্বর্ণ / রৌপ্য একটি উন্নত প্রক্রিয়া ব্যবহার করে উত্পাদিত, এইচডিআই পিসিবি বোর্ড উচ্চতর পরিবাহিতা এবং জারা প্রতিরোধের প্রস্তাব, চাহিদাপূর্ণ পরিবেশে সর্বোত্তম কর্মক্ষমতা নিশ্চিত।ইম্পারশন গোল্ড/সিলভার ফিনিসও চমৎকার সোল্ডারযোগ্যতা প্রদান করে, যাতে উপাদানগুলি বোর্ডে নিরাপদে সংযুক্ত করা সহজ হয়।

এইচডিআই পিসিবি বোর্ডের অন্যতম প্রধান বৈশিষ্ট্য হ'ল এটির 100% বৈদ্যুতিক পরীক্ষা শিপিংয়ের আগে গ্যারান্টিযুক্ত।এই কঠোর পরীক্ষার প্রক্রিয়া নিশ্চিত করে যে প্রতিটি বোর্ড সর্বোচ্চ মানের মান পূরণ করে এবং কোনও ত্রুটি বা সমস্যা থেকে মুক্ত যা এর কার্যকারিতা প্রভাবিত করতে পারেএইচডিআই পিসিবি বোর্ডের প্রতিটি বোর্ডের বিশুদ্ধ পরীক্ষা করা হয়েছে এবং এটি নির্বিঘ্নে কাজ করছে কিনা তা নিশ্চিত করার জন্য গ্রাহকরা নিশ্চিন্ত থাকতে পারেন।

P1 এর ব্যবধানের সাথে।5, এইচডিআই পিসিবি বোর্ড সুনির্দিষ্ট রুটিং এবং আন্তঃসংযোগ ক্ষমতা সরবরাহ করে, যা পারফরম্যান্সের ক্ষতি ছাড়াই জটিল এবং কম্প্যাক্ট ডিজাইনগুলি বাস্তবায়নের অনুমতি দেয়।টাইট spacing এছাড়াও বোর্ড উচ্চ ঘনত্ব প্রকৃতি অবদানএটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে স্থান সীমিত কিন্তু কর্মক্ষমতা অত্যন্ত গুরুত্বপূর্ণ।

এইচডিআই পিসিবি বোর্ডের আরেকটি উল্লেখযোগ্য বৈশিষ্ট্য হ'ল এর ENIG (Electroless Nickel Immersion Gold) সমাপ্তি।ENIG সমাপ্তি একটি সমতল এবং মসৃণ পৃষ্ঠ প্রদান করে যা সূক্ষ্ম পিচ উপাদানগুলির জন্য আদর্শ এবং নির্ভরযোগ্য সোল্ডার জয়েন্টগুলি নিশ্চিত করেএটি অক্সাইডেশন প্রতিরোধের ক্ষেত্রেও দুর্দান্ত, যা বোর্ডের দীর্ঘায়ু এবং স্থায়িত্ব বাড়ায়।

সংক্ষেপে, এইচডিআই পিসিবি বোর্ড একটি শীর্ষস্থানীয় পণ্য যা উচ্চ গতির এবং উচ্চ ঘনত্বের অ্যাপ্লিকেশনগুলিতে অসামান্য। এর উন্নত বৈশিষ্ট্যগুলির সাথে যেমন একটি 10MIL BGA, নিমজ্জন স্বর্ণ / রৌপ্য প্রক্রিয়া,100% বৈদ্যুতিক পরীক্ষা প্রেরণের আগে, পি 1.5 ব্যবধান, এবং ENIG সমাপ্তি, এই PCB বোর্ডটি নির্ভুলতা, নির্ভরযোগ্যতা, এবং কর্মক্ষমতা প্রয়োজন যে উচ্চতর ইলেকট্রনিক প্রকল্পের জন্য নিখুঁত পছন্দ।


বৈশিষ্ট্যঃ

  • পণ্যের নামঃ এইচডিআই পিসিবি বোর্ড
  • সারফেস ফিনিসঃ গোল্ড প্লাটিং, এইচএএসএল লিড মুক্ত
  • আকার অনুপাত: ১০:1
  • বিজিএঃ ১০ এমআইএল
  • বোর্ড স্তরঃ 4L
  • স্পেসিং: পি১।5

টেকনিক্যাল প্যারামিটারঃ

দিক অনুপাত 10:1
সারফেস ফিনিশিং স্বর্ণায়িত, HASL সীসা মুক্ত
বিজিএ ১০ মিলিগ্রাম
মূল শব্দ হাই ডেনসিটি ইন্টারকানেক্টর, এইচডিআই পিসিবি, হাই ডেনসিটি পিসিবি, এইচডিআই প্রিন্টেড সার্কিট বোর্ড
প্রতিবন্ধকতা নিয়ন্ত্রণ +/-10%
মিনি. বি. জি. পিচ 0.৩ মিমি
বৈশিষ্ট্য এনআইজি
প্রক্রিয়া নিমজ্জন স্বর্ণ/সিলভার
পরীক্ষা ১০০% ই-টেস্টিং, এক্স-রে
স্পেসিং পি১।5

অ্যাপ্লিকেশনঃ

যখন উচ্চ গতির পিসিবি অ্যাপ্লিকেশনগুলির কথা আসে, তখন স্বর্ণের ধাতুপট্টাবৃত এইচডিআই পিসিবি বোর্ড এবং এইচএএসএল সীসা মুক্ত পৃষ্ঠ সমাপ্তি একটি শীর্ষ পছন্দ।তার নিমজ্জন স্বর্ণ / রৌপ্য প্রক্রিয়া এবং +/-10% এর প্রতিরোধের নিয়ন্ত্রণের সাথে, এই পণ্যটি পণ্যের বিস্তৃত অ্যাপ্লিকেশন এবং দৃশ্যকল্পের জন্য আদর্শ।

এইচডিআই পিসিবি বোর্ডের একটি মূল অ্যাপ্লিকেশন হ'ল উচ্চ-গতির পিসিবি ডিজাইন।উন্নত বৈশিষ্ট্য যেমন অন্ধ ভায়াস এবং উচ্চ ঘনত্বের ইন্টারকানেক্টর উচ্চ গতির ডেটা ট্রান্সমিশনের জন্য এটি নিখুঁত করে তোলে, এমনকি উচ্চ ফ্রিকোয়েন্সিতেও সংকেতের অখণ্ডতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

উদাহরণস্বরূপ, এইচডি-এসডিআই রূপান্তরকারী ক্ষেত্রে, যেখানে উচ্চ সংজ্ঞা ভিডিও সংকেতগুলি উচ্চ গতিতে প্রক্রিয়াজাত এবং রূপান্তরিত হয়, এইচডিআই পিসিবি বোর্ড একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এর প্রতিবন্ধকতা নিয়ন্ত্রণ ক্ষমতা সংকেত মান বজায় রাখতে সাহায্য করে, যখন স্বর্ণের প্রলেপ এবং এইচএএসএল সীসা মুক্ত পৃষ্ঠ সমাপ্তি স্থায়িত্ব এবং দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে।

আরেকটি দৃশ্যকল্প যেখানে এইচডিআই পিসিবি বোর্ড চমৎকার হয় জটিল সার্কিট লেআউট এবং সংকীর্ণ স্থান সীমাবদ্ধতা প্রয়োজন অ্যাপ্লিকেশন। অন্ধ ভিয়াসের ব্যবহার বাড়তি রাউটিং ঘনত্বের অনুমতি দেয়,এটি স্মার্টফোনের মতো কম্প্যাক্ট ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত করে তোলে, ট্যাবলেট, এবং পোশাক।

সামগ্রিকভাবে, এইচডিআই পিসিবি বোর্ড একটি বহুমুখী পণ্য যা বিভিন্ন উচ্চ-গতির পিসিবি অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে, উচ্চতর কর্মক্ষমতা, নির্ভরযোগ্যতা এবং দক্ষতা সরবরাহ করে।এর উন্নত বৈশিষ্ট্য এবং উচ্চ মানের পৃষ্ঠতল সমাপ্তির সমন্বয়টি এটিকে প্রয়োজনীয় প্রকল্পগুলির জন্য একটি পছন্দ করে যা সুনির্দিষ্ট সংকেত নিয়ন্ত্রণ এবং উচ্চ ঘনত্বের আন্তঃসংযোগের প্রয়োজন.


কাস্টমাইজেশনঃ

এইচডিআই প্রিন্টেড সার্কিট বোর্ডের জন্য পণ্য কাস্টমাইজেশন পরিষেবাঃ

প্রতিবন্ধকতা নিয়ন্ত্রণঃ +/-10%

আকার অনুপাত: ১০:1

BGA: 10MIL

BGA পিচঃ 0.3 মিমি

পরীক্ষাঃ ১০০% ই-টেস্টিং, এক্স-রে


সহায়তা ও সেবা:

এইচডিআই পিসিবি বোর্ডের জন্য আমাদের পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছেঃ

- ইনস্টলেশন এবং সেটআপের সহায়তা

- সমস্যা সমাধান এবং প্রযুক্তিগত সমস্যা নির্ণয়

- পণ্য ব্যবহার এবং সর্বোত্তম অনুশীলন সম্পর্কে নির্দেশিকা প্রদান

- পারফরম্যান্স অপ্টিমাইজ করার জন্য সুপারিশ প্রদান

- ক্রমাগত পণ্য আপডেট এবং রক্ষণাবেক্ষণ সমর্থন
