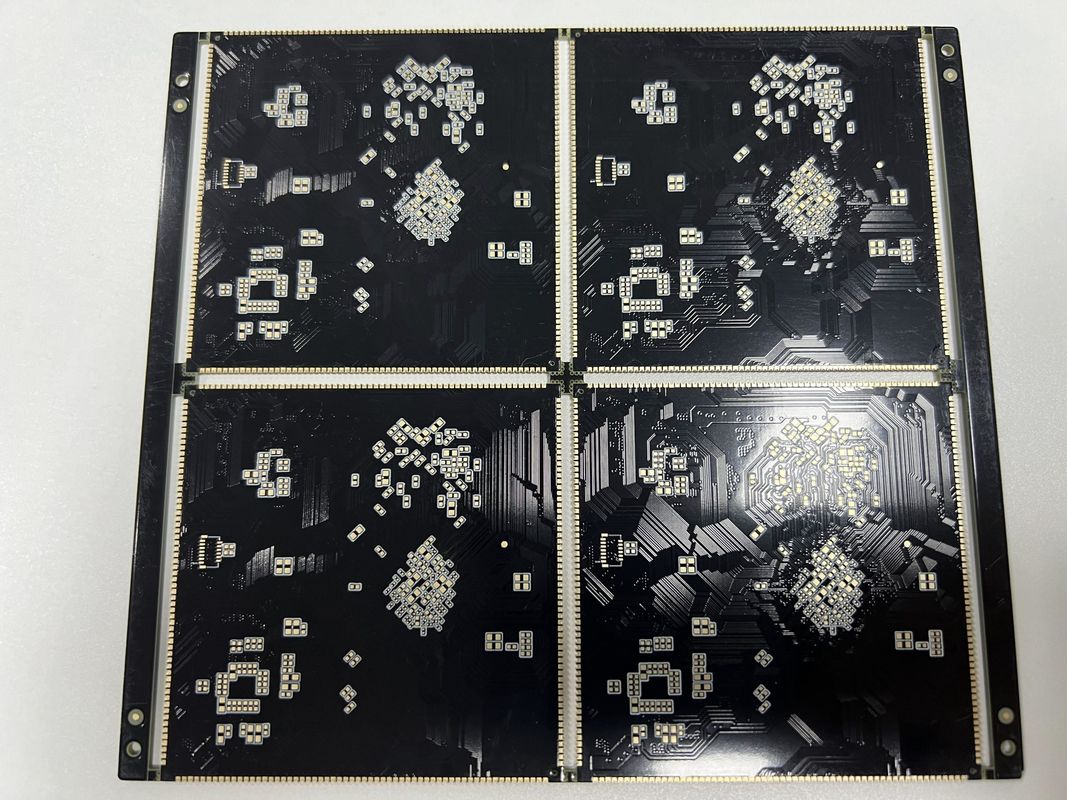

মাল্টিলেয়ার এইচডিআই প্রিন্টেড সার্কিট বোর্ড

মাল্টিলেয়ার এইচডিআই প্রিন্টেড সার্কিট বোর্ড

মাল্টিলেয়ার এইচডিআই প্রিন্টেড সার্কিট বোর্ড

0.২ মিমি এইচডিআই প্রিন্টেড সার্কিট বোর্ড

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
বোর্ড লেয়ার:
6-32L
আনুমানিক অনুপাত:
10:1
বিশেষ অনুরোধ:
অর্ধ গর্ত, 0.25 মিমি BGA
বেধ:
0.4-3.2 মিমি
মূলশব্দ:
উচ্চ ঘনত্ব আন্তঃসংযোগকারী
প্রতিবন্ধকতা নিয়ন্ত্রণ:
হ্যাঁ।
পিসিবি নাম:
4L 1+N+1 HDI বোর্ড
পরীক্ষামূলক:
100% ই-টেস্টিং, এক্স-রে
বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার এইচডিআই প্রিন্টেড সার্কিট বোর্ড

,

0.২ মিমি এইচডিআই প্রিন্টেড সার্কিট বোর্ড

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

এর একটি মূল বৈশিষ্ট্য হল এর সর্বনিম্ন 3/3 মিলির ট্রেস, যা একটি আরও সুনির্দিষ্ট এবং দক্ষ সংকেত সংক্রমণকে অনুমতি দেয়। এর ফলে ব্যবহারকারীরা উপভোগ করতে পারে এমন উচ্চ মানের আউটপুট পাওয়া যায়।অতিরিক্তভাবে, এই পণ্যটি 100% ই-টেস্টিং এবং এক্স-রে ক্ষমতা দিয়ে সজ্জিত, যা নিশ্চিত করে যে প্রতিটি বোর্ড পুরোপুরি পরীক্ষা করা হয় এবং ত্রুটি মুক্ত।

এইচডিআই পিসিবি বোর্ডেরও 0.1 মিমি লেজার ড্রিলের একটি গর্তের আকার রয়েছে, যা আরও কমপ্যাক্ট এবং স্ট্রিমলাইন ডিজাইনের অনুমতি দেয়।এই বৈশিষ্ট্যটি ছোট এবং জটিল ইলেকট্রনিক ডিভাইস তৈরিতে বিশেষভাবে দরকারীএছাড়াও, ১০ঃ১ এর দিক অনুপাতটি ডিজাইনের ক্ষেত্রে আরও নমনীয়তার অনুমতি দেয়, যা ইঞ্জিনিয়ারদের তাদের নির্দিষ্ট প্রয়োজনের জন্য নিখুঁত সার্কিট বোর্ড তৈরি করা সহজ করে তোলে।

অবশেষে, এই পণ্যটি 0.2 মিমি থেকে 6.00 মিমি (8 মিলি থেকে 126 মিলি) পর্যন্ত বিস্তৃত বোর্ড বেধের বিকল্পগুলির গর্ব করে। এটি নিশ্চিত করে যে এইচডিআই পিসিবি বোর্ডটি বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে,ছোট ছোট হ্যান্ডহেল্ড ডিভাইস থেকে শুরু করে বৃহত্তর শিল্প যন্ত্রপাতি পর্যন্ত.

সামগ্রিকভাবে, এইচডিআই প্রিন্টেড সার্কিট বোর্ডগুলি তাদের বৈদ্যুতিন ডিভাইসের জন্য উচ্চমানের, বহুমুখী এবং নির্ভরযোগ্য সার্কিট বোর্ড খুঁজছেন তাদের জন্য নিখুঁত সমাধান।এর চমকপ্রদ বৈশিষ্ট্য, এর ন্যূনতম ট্রেস, পরীক্ষার ক্ষমতা, গর্তের আকার, দিক অনুপাত এবং বোর্ড বেধের বিকল্পগুলি সহ, এটি প্রকৌশলী এবং নির্মাতাদের জন্য একইভাবে যেতে পছন্দ করে।



বৈশিষ্ট্যঃ

  • পণ্যের নামঃ এইচডিআই পিসিবি বোর্ড
  • মূলশব্দঃ হাই ডেনসিটি ইন্টারকানেক্টর
  • মিনিট ট্র্যাকঃ 3/3 মিলি
  • বেধঃ 0.4-3.2 মিমি
  • বিশেষ প্রয়োজনীয়তাঃ ল্যাম্প সকেট
  • স্তর সংখ্যাঃ ৪-২০ টি স্তর


টেকনিক্যাল প্যারামিটারঃ

বোর্ডের বেধ 0.২ মিমি-৬.০০ মিমি ((৮ মিলি-১২৬ মিলি)
গর্তের আকার 0.১ মিমি লেজার ড্রিল
দিক অনুপাত 10:1
স্তর সংখ্যা ৪-২০ স্তর
বিশেষ অনুরোধ অর্ধ গর্ত, 0.25 মিমি BGA
মিনি ট্র্যাক ৩/৩ মিলিয়ন
পিসিবি নাম 4L 1+N+1 HDI বোর্ড
কাঁচামাল FR4 IT180
বেধ 0.4-3.2 মিমি
বোর্ড স্তর ৬-৩২ এল


অ্যাপ্লিকেশনঃ

স্তর সংখ্যা 4 থেকে 20 স্তর পর্যন্ত, এইচডিআই পিসিবিগুলি উচ্চ ঘনত্বের ইন্টারকানেকশনগুলিকে সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে, যা এয়ারস্পেস,চিকিৎসা সরঞ্জামএই বোর্ডগুলি ১০০% ই-টেস্টিং এবং এক্স-রে ক্ষমতা দিয়ে সজ্জিত, যা উচ্চমানের মান নিয়ন্ত্রণ এবং নির্ভরযোগ্যতা নিশ্চিত করে।

এইচডিআই পিসিবিগুলির মূল বৈশিষ্ট্যগুলির মধ্যে একটি হ'ল তাদের ক্ষুদ্র গর্তের আকার, 0.1 মিমি পর্যন্ত লেজার ড্রিলের সামঞ্জস্য করার ক্ষমতা, যেখানে স্থান সীমাবদ্ধ অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য তাদের আদর্শ করে তোলে।এগুলোর মধ্যে প্রতিবন্ধকতা নিয়ন্ত্রণের বৈশিষ্ট্যও রয়েছে।, যা উচ্চ গতির সংকেতগুলির অখণ্ডতা নিশ্চিত করে, সংকেত বিকৃতি এবং ডেটা ক্ষতির ঝুঁকি হ্রাস করে।

এইচডিআই পিসিবিগুলির কিছু সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে উচ্চ-কার্যকারিতা কম্পিউটিং, ওয়্যারলেস এবং আরএফ যোগাযোগ এবং উচ্চ-গতির ডিজিটাল সিগন্যাল প্রসেসিং।এই বোর্ডগুলি এমন অ্যাপ্লিকেশনগুলিতেও ব্যবহৃত হয় যেখানে উচ্চ ঘনত্বের আন্তঃসংযোগ প্রয়োজন, যেমন মেমরি মডিউল, গ্রাফিক্স কার্ড এবং অন্যান্য উচ্চ-শেষ কম্পিউটার পেরিফেরিয়াল।

সংক্ষেপে, এইচডিআই পিসিবিগুলি জটিল ইলেকট্রনিক ডিজাইনের জন্য একটি অত্যন্ত নির্ভরযোগ্য এবং দক্ষ সমাধান যা উচ্চ গতির ডেটা স্থানান্তর এবং সংকেত অখণ্ডতা প্রয়োজন।এগুলি বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শতাদের ছোট গর্তের আকার এবং প্রতিবন্ধকতা নিয়ন্ত্রণ ক্ষমতা সহ, তারা উচ্চতর কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করে,উচ্চমানের ইলেকট্রনিক ডিভাইসের ডিজাইনার এবং নির্মাতাদের জন্য এটি একটি জনপ্রিয় পছন্দ.



কাস্টমাইজেশনঃ

আমাদের এইচডিআই প্রিন্টেড সার্কিট বোর্ডগুলি আপনার নির্দিষ্ট চাহিদা পূরণের জন্য সম্পূর্ণ কাস্টমাইজযোগ্য। আমাদের এইচডিআই পিসিবি উত্পাদন ক্ষমতা দিয়ে আমরা 0.15 মিমি ন্যূনতম গর্তের আকারের বোর্ড তৈরি করতে পারি,6 থেকে 32L পর্যন্ত বোর্ড স্তরআমরা 4-20 স্তর স্তর সংখ্যা পাশাপাশি যেমন অর্ধেক গর্ত এবং 0.25mm BGA যেমন বিশেষ অনুরোধ accommodate করতে পারেন।

আমাদের হাই স্পিড পিসিবি সক্ষমতা নিশ্চিত করে যে আপনার বোর্ড সর্বোত্তম স্তরে কাজ করবে, যখন আমাদের কাস্টমাইজেশন পরিষেবা আপনাকে বোর্ডটি আপনার সঠিক স্পেসিফিকেশনের সাথে মেলে।আমাদের উপর নির্ভর করুন আপনাকে একটি নির্ভরযোগ্য এবং দক্ষ এইচডিআই পিসিবি বোর্ড সরবরাহ করতে যা আপনার সমস্ত অনন্য প্রয়োজনীয়তা পূরণ করে.



সহায়তা ও সেবা:

আমাদের এইচডিআই পিসিবি বোর্ড পণ্যটি সর্বোচ্চ স্তরের গ্রাহক সন্তুষ্টি নিশ্চিত করার জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে।আমাদের বিশেষজ্ঞদের দলটি ইনস্টলেশন বা ব্যবহারের সময় উত্থাপিত হতে পারে এমন কোনও প্রযুক্তিগত সমস্যা বা প্রশ্নের সাথে সহায়তা করার জন্য উপলব্ধ.

আমরা নিম্নলিখিত সহ বিভিন্ন সহায়তা পরিষেবা প্রদান করিঃ

  • প্রোডাক্ট ইনস্টলেশনের নির্দেশিকা
  • ডায়াগনস্টিক ত্রুটি সমাধান
  • মেরামত ও রক্ষণাবেক্ষণ সেবা
  • গ্যারান্টি সমর্থন
  • পণ্য প্রশিক্ষণ ও শিক্ষা

আমাদের গ্রাহকদের সময়মত এবং কার্যকর সহায়তা প্রদানের জন্য আমাদের প্রযুক্তিগত সহায়তা দল ফোন, ইমেল এবং অনলাইন চ্যাটের মাধ্যমে উপলব্ধ।আমরা এমন গ্রাহকদের জন্য সাইটে প্রযুক্তিগত সহায়তা এবং প্রশিক্ষণ পরিষেবা সরবরাহ করি যাদের আরও বেশি ব্যবহারিক সহায়তার প্রয়োজন.

আমাদের লক্ষ্য হল সর্বোচ্চ স্তরের প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করা যাতে আমাদের গ্রাহকরা আমাদের এইচডিআই পিসিবি বোর্ড পণ্য থেকে সর্বাধিক সুবিধা পেতে পারেন।আপনার কোন প্রশ্ন থাকলে বা প্রযুক্তিগত সহায়তার প্রয়োজন হলে আমাদের সাথে যোগাযোগ করুন.
