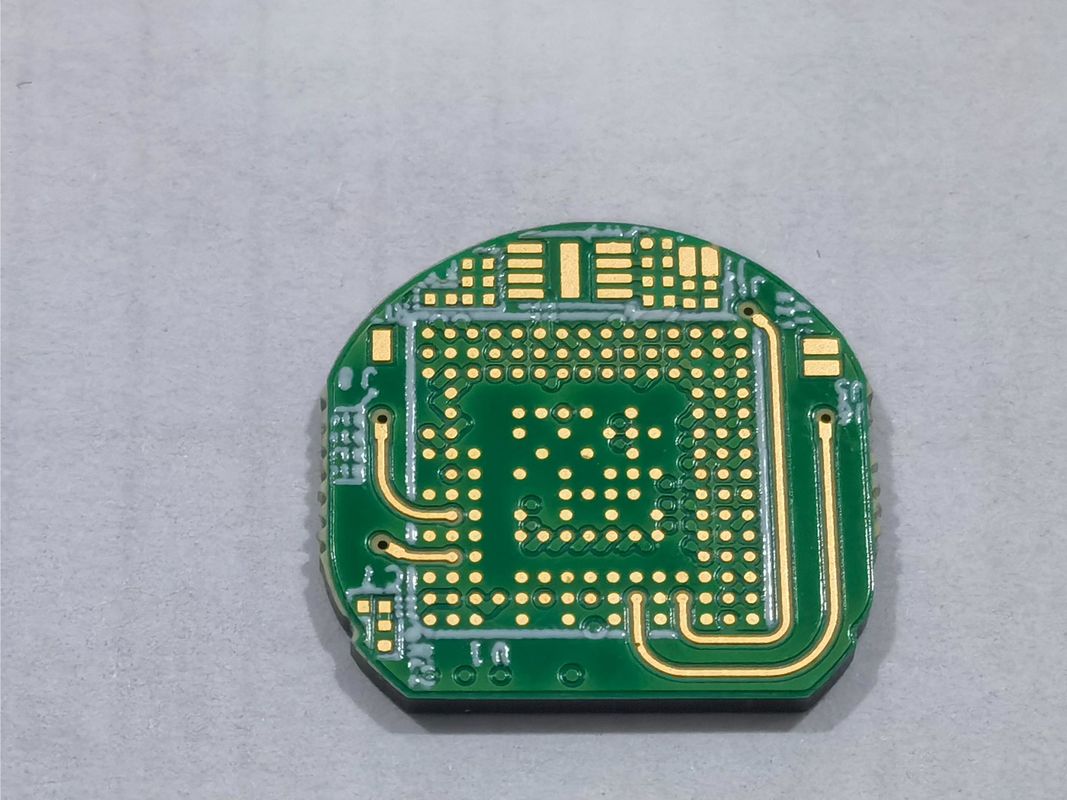

FR4 IT180 কাঁচামাল 4L 1 N 1 HDI প্রিন্ট সার্কিট বোর্ড প্রোটোটাইপ

পণ্যের বর্ণনাঃ

এইচডিআই পিসিবি বোর্ডটি ব্যতিক্রমী বৈদ্যুতিক পারফরম্যান্স প্রদানের জন্য ডিজাইন করা হয়েছে, যার সর্বনিম্ন ট্রেস প্রস্থ 3/3 মিলি এবং একটি গর্তের আকার 0.1 মিমি লেজার ড্রিল।এই স্পেসিফিকেশন নিশ্চিত করে যে বোর্ড উচ্চ ফ্রিকোয়েন্সি সংকেত পরিচালনা করতে পারে এবং সংকেত অখণ্ডতা বজায় রাখতে পারেএটি উচ্চ গতির ডিজিটাল অ্যাপ্লিকেশনে ব্যবহারের জন্য আদর্শ।

এই বোর্ডে প্রতিবন্ধকতা নিয়ন্ত্রণের বৈশিষ্ট্যও রয়েছে, যা নিশ্চিত করে যে সংকেতগুলি সর্বনিম্ন ক্ষতি এবং বিকৃতির সাথে প্রেরণ করা হয়।এর অর্থ হল যে এইচডিআই পিসিবি বোর্ডটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত যেখানে সংকেতের গুণমান সমালোচনামূলক, যেমন মেডিকেল ডিভাইস, এয়ারস্পেস সরঞ্জাম এবং অন্যান্য উচ্চ প্রযুক্তির অ্যাপ্লিকেশন।

তার বৈদ্যুতিক কর্মক্ষমতা ছাড়াও, এইচডিআই পিসিবি বোর্ড এছাড়াও টেকসই এবং দীর্ঘস্থায়ী হতে ডিজাইন করা হয়। এটি উচ্চ মানের উপকরণ থেকে তৈরি করা হয় যা পরিধান এবং অশ্রু প্রতিরোধী,এবং এটি কঠোর অপারেটিং অবস্থার প্রতিরোধ করার জন্য নির্মিত হয়এটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য বোর্ডকে আদর্শ করে তোলে যেখানে নির্ভরযোগ্যতা অপরিহার্য।

সামগ্রিকভাবে, এইচডিআই পিসিবি বোর্ড হ'ল আধুনিক ইলেকট্রনিক ডিভাইসগুলির চাহিদা মোকাবেলা করতে পারে এমন একটি উচ্চমানের মুদ্রিত সার্কিট বোর্ডের প্রয়োজন এমন যে কারও পক্ষে দুর্দান্ত পছন্দ।আপনি একটি DDR4 PCB বা অন্য উচ্চ ঘনত্ব PCB নির্মাণ করা হয় কিনা, এই বোর্ড অবশ্যই ব্যতিক্রমী পারফরম্যান্স এবং নির্ভরযোগ্যতা প্রদান করবে।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ এইচডিআই পিসিবি বোর্ড
• মিনিট ট্র্যাকঃ 3/3 মিলি
• ন্যূনতম গর্তের আকারঃ 0.15 মিমি
• পরীক্ষাঃ ১০০% ই-পরীক্ষা,এক্স-রে
• কাঁচামালঃ FR4 IT180
• প্রতিবন্ধকতা নিয়ন্ত্রণঃ হ্যাঁ
• মূলশব্দঃ হাই স্পিড পিসিবি বোর্ড, ডিডিআর৪ পিসিবি, এইচডিআই প্রিন্টেড সার্কিট বোর্ড

টেকনিক্যাল প্যারামিটারঃ

এই টেবিলে এইচডিআই পিসিবি বোর্ড পণ্যের প্রযুক্তিগত পরামিতি দেখানো হয়েছে।এই হাই ডেনসিটি মডেল বোর্ড FR4 IT180 কাঁচামাল দিয়ে নির্মিত হয় এবং একটি স্তর সংখ্যা আছে 4-20 স্তর একটি আকার অনুপাত সঙ্গে 10:1. এটি 100% ই-টেস্টিং, এক্স-রে টেস্টিংয়ের মধ্য দিয়ে যায়। বোর্ডের বেধ 0.2 মিমি-6.00 মিমি ((8 মিলিমিটার-126 মিলিমিটার) এবং 3/3 মিলিমিটার ন্যূনতম ট্রেস রয়েছে।এই এইচডিআই PCB বোর্ড এছাড়াও অর্ধ গর্ত এবং 0 জন্য বিশেষ অনুরোধ আছে.25mm BGA. এই পণ্যটি উচ্চ ঘনত্বের ইন্টারকানেক্টর প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যেমন এইচডি এসডিআই রূপান্তরকারী।

অ্যাপ্লিকেশনঃ

হাই ডেনসিটি ইন্টারকানেক্টর (এইচডিআই) পিসিবি বোর্ড একটি বিশেষ ধরণের মুদ্রিত সার্কিট বোর্ড যা সংযোগগুলির উচ্চ ঘনত্ব রয়েছে, এটিকে সীমিত স্থানের অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে।এইচডিআই পিসিবি বোর্ডের জন্য এখানে কয়েকটি মূল পণ্য অ্যাপ্লিকেশন অনুষ্ঠান এবং দৃশ্যকল্প রয়েছে:

এইচডিআই পিসিবি বোর্ডগুলির অন্যতম সাধারণ অ্যাপ্লিকেশন হ'ল ডিডিআর 4 মেমরি মডিউল উত্পাদন।এই মেমরি মডিউলগুলির দ্রুত এবং দক্ষতার সাথে ডেটা স্থানান্তর করার জন্য সংযোগের উচ্চ ঘনত্বের প্রয়োজনএইচডিআই পিসিবি বোর্ড একটি কমপ্যাক্ট ডিজাইন সরবরাহ করে এটি অর্জন করতে সহায়তা করে যা একটি ছোট জায়গায় প্রচুর সংখ্যক সংযোগ স্থাপন করতে পারে।

এইচডিআই পিসিবি বোর্ডের আরেকটি অ্যাপ্লিকেশন হ'ল হাই ডেফিনিশন সিরিয়াল ডিজিটাল ইন্টারফেস (এইচডি এসডিআই) রূপান্তরকারী উত্পাদন।এই রূপান্তরকারীগুলি উচ্চ সংজ্ঞা ভিডিও সিস্টেমে ব্যবহারের জন্য এনালগ ভিডিও সংকেতগুলিকে ডিজিটাল সংকেতগুলিতে রূপান্তর করতে ব্যবহৃত হয়এইচডিআই পিসিবি বোর্ড এই অ্যাপ্লিকেশনটির জন্য আদর্শ কারণ এটি একটি ছোট স্থানে সংযোগগুলির উচ্চ ঘনত্বের অনুমতি দেয়, যা রূপান্তর প্রক্রিয়ার সাথে জড়িত জটিল সার্কিট্রিগুলির জন্য প্রয়োজনীয়.

এইচডিআই পিসিবি বোর্ড এছাড়াও অটোমোটিভ ইলেকট্রনিক্স উত্পাদন ব্যবহার করা হয়।আধুনিক অটোমোটিভ অ্যাপ্লিকেশনগুলির চাহিদা মোকাবেলা করতে পারে এমন উচ্চ ঘনত্বের আন্তঃসংযোগ সমাধানগুলির ক্রমবর্ধমান প্রয়োজন রয়েছেএইচডিআই পিসিবি বোর্ড এই ব্যবহারের ক্ষেত্রে আদর্শ কারণ এটি একটি ছোট ফর্ম ফ্যাক্টর বজায় রেখে উচ্চ ঘনত্বের সংযোগগুলি গ্রহণ করতে পারে।

মেডিকেল ইলেকট্রনিক্স হল আরেকটি ক্ষেত্র যেখানে এইচডিআই পিসিবি বোর্ড ক্রমবর্ধমান জনপ্রিয় হয়ে উঠছে।উচ্চ ঘনত্বের আন্তঃসংযোগ সমাধানগুলির ক্রমবর্ধমান প্রয়োজন রয়েছে যা চিকিৎসা অ্যাপ্লিকেশনগুলির চাহিদা মোকাবেলা করতে পারেএইচডিআই পিসিবি বোর্ড এই ব্যবহারের ক্ষেত্রে আদর্শ কারণ এটি একটি ছোট ফর্ম ফ্যাক্টর বজায় রেখে উচ্চ ঘনত্বের সংযোগগুলি গ্রহণ করতে পারে।

সামগ্রিকভাবে, এইচডিআই পিসিবি বোর্ড একটি বহুমুখী এবং অত্যন্ত বিশেষায়িত পণ্য যা বিভিন্ন শিল্প জুড়ে বিস্তৃত অ্যাপ্লিকেশন রয়েছে। সংযোগের উচ্চ ঘনত্বের সাথে,ছোট ফর্ম ফ্যাক্টর, এবং FR4 IT180 এর মতো উচ্চমানের কাঁচামাল ব্যবহার করে, এইচডিআই পিসিবি বোর্ড এমন কোনও অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান যা উচ্চ স্তরের সংযোগ এবং কর্মক্ষমতা প্রয়োজন।অতিরিক্তভাবে, 100% ই-পরীক্ষা এবং এক্স-রে পরীক্ষা নিশ্চিত করে যে পণ্যটি সর্বোচ্চ মানের এবং কঠোরতম মান পূরণ করে।

কাস্টমাইজেশনঃ

আমাদের এইচডিআই পিসিবি বোর্ড পণ্য আপনার নির্দিষ্ট চাহিদা এবং প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজেশন পরিষেবাগুলির একটি পরিসীমা সরবরাহ করে।আমরা উচ্চ ঘনত্ব মডেল বোর্ড যে DDR4 PCB এবং অন্যান্য উচ্চ ঘনত্ব PCB অ্যাপ্লিকেশন জন্য নিখুঁত হয় বিশেষজ্ঞ. আমাদের অত্যাধুনিক সরঞ্জাম এবং অভিজ্ঞ দলের সাথে, আমরা নিম্নলিখিত কাস্টমাইজেশন বিকল্প প্রদান করতে পারেনঃ

• গর্তের আকারঃ0.১ মিমি লেজার ড্রিল
• পিসিবি নামঃ4L 1+N+1 HDI বোর্ড
• স্তর সংখ্যাঃ৪-২০ স্তর
• বোর্ডের বেধঃ0.২ মিমি-৬.০০ মিমি ((৮ মিলি-১২৬ মিলি)
• বেধ:0.4-3.2 মিমি

আপনার যদি নির্দিষ্ট গর্তের আকার বা স্তর সংখ্যা প্রয়োজন হয়, অথবা একটি নির্দিষ্ট বেধের বোর্ডের প্রয়োজন হয়, আমরা আপনার চাহিদা পূরণ করতে পারি।আমাদের উচ্চ ঘনত্ব PCB কাস্টমাইজেশন সেবা সম্পর্কে আরো জানতে আজ আমাদের সাথে যোগাযোগ করুন.

সহায়তা ও সেবা:

এইচডিআই পিসিবি বোর্ড পণ্যটি বিভিন্ন প্রযুক্তিগত সহায়তা এবং পরিষেবাদির সাথে আসে যাতে আপনি আপনার ক্রয়ের সর্বাধিক উপার্জন করতে পারেন।আমাদের বিশেষজ্ঞদের দল আপনার যেকোনো প্রশ্ন বা সমস্যার জন্য আপনাকে সাহায্য করতে প্রস্তুত।এর মধ্যে রয়েছেঃ

• ডিজাইন পর্যালোচনা এবং অপ্টিমাইজেশন
• ডিএফএম/ডিএফএ বিশ্লেষণ
• প্রোটোটাইপ তৈরি এবং পরীক্ষা
• ভর উৎপাদন ব্যবস্থাপনা
• গুণমান নিয়ন্ত্রণ এবং পরিদর্শন
• প্রযুক্তিগত প্রশিক্ষণ ও পরামর্শ

আমাদের লক্ষ্য আপনাকে সর্বোচ্চ স্তরের সহায়তা এবং পরিষেবা সরবরাহ করা, যাতে আপনি আপনার এইচডিআই পিসিবি বোর্ড পণ্যটির কার্যকারিতা এবং নির্ভরযোগ্যতার বিষয়ে আত্মবিশ্বাসী হতে পারেন।
