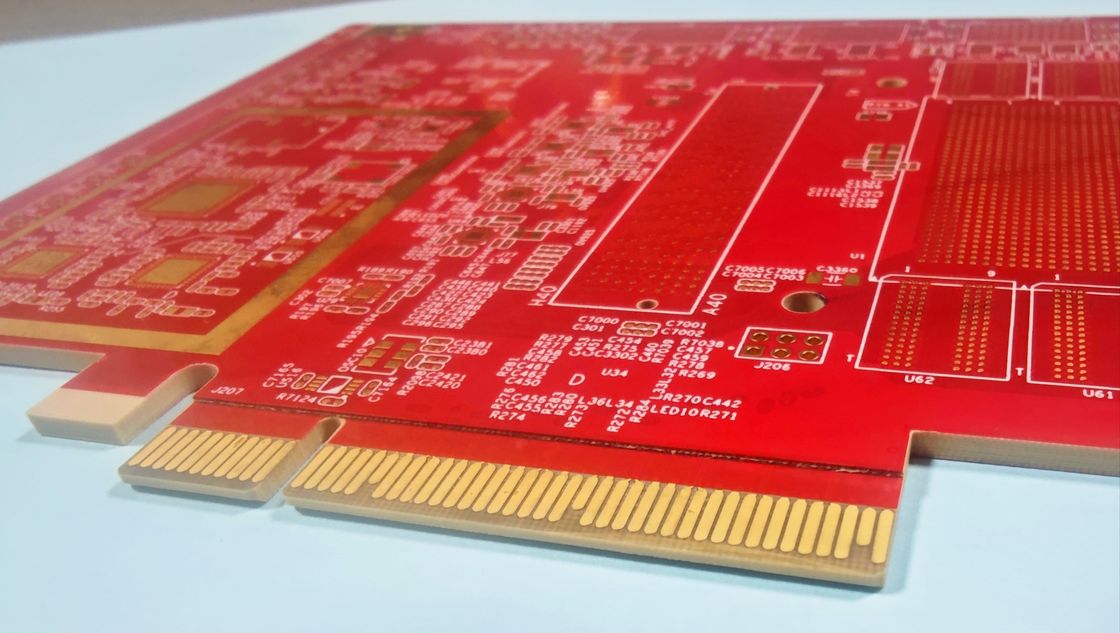

0.1 মিমি লেজার ড্রিল হোল আকার HDI PCB বোর্ড জন্য ঘনত্ব ইলেকট্রনিক ডিভাইস বেধ 0.4-3.2mm কাঁচামাল FR4 IT180

0.1 মিমি লেজার ড্রিল হোল আকার HDI PCB বোর্ড জন্য ঘনত্ব ইলেকট্রনিক ডিভাইস বেধ 0.4-3.2mm কাঁচামাল FR4 IT180

0.4-3.2 মিমি এইচডিআই পিসিবি বোর্ড

ইলেকট্রনিক ডিভাইস HDI PCB বোর্ড

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
Layer Count:
4-20 Layers
Testing:
100%E-Testing,X-RAY
Pcb Name:
4L 1+N+1 HDI Boards
বোর্ড লেয়ার:
6-32L
Thickness:
0.4-3.2mm
Special Request:
Half Hole, 0.25mm BGA
মূলশব্দ:
উচ্চ ঘনত্ব আন্তঃসংযোগকারী
Min Trace:
3/3Mil
বিশেষভাবে তুলে ধরা:

0.4-3.2 মিমি এইচডিআই পিসিবি বোর্ড

,

ইলেকট্রনিক ডিভাইস HDI PCB বোর্ড

পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

আমাদের এইচডিআই পিসিবি বোর্ড একটি কঠোর 100% ই-পরীক্ষার মাধ্যমে যায়, গুণমান এবং ধারাবাহিকতা নিশ্চিত করে। উপরন্তু, আমরা আমাদের পণ্যের অখণ্ডতা আরও নিশ্চিত করতে এক্স-রে পরীক্ষা ব্যবহার করি।

৩/৩ মিলির ন্যূনতম ট্রেসের সাথে, আমাদের এইচডিআই পিসিবি বোর্ড ব্যতিক্রমী নির্ভুলতা এবং নির্ভুলতা প্রদান করে।ইঞ্জিনিয়ারদের সহজেই আরো জটিল সার্কিট তৈরি করতে সক্ষম করে.

আমাদের এইচডিআই পিসিবি বোর্ডের বেধ ০.৪ থেকে ৩.২ মিমি পর্যন্ত, যা অ্যাপ্লিকেশন-নির্দিষ্ট ডিজাইনের জন্য আরও বেশি বিকল্প প্রদান করে। এবং প্রতিবন্ধকতা নিয়ন্ত্রণের সাথে,আমাদের পণ্য চমৎকার সংকেত অখণ্ডতা এবং হ্রাস গোলমাল নিশ্চিত করে.

আমাদের HDI PCB বোর্ড DDR4 PCB ডিজাইনের জন্য নিখুঁত সমাধান, অতুলনীয় কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করে।আমাদের পণ্য উচ্চ ঘনত্ব ইন্টারকানেক্ট অ্যাপ্লিকেশন জন্য আদর্শ পছন্দ.



বৈশিষ্ট্যঃ

  • পণ্যের নামঃ এইচডিআই পিসিবি বোর্ড
  • প্রতিবন্ধকতা নিয়ন্ত্রণঃ হ্যাঁ
  • বোর্ড বেধঃ 0.2 মিমি-6.00 মিমি ((8 মিলিমিটার-126 মিলিমিটার)
  • PCB নামঃ 4L 1+N+1 HDI বোর্ড
  • কাঁচামালঃ FR4 IT180
  • মূলশব্দঃ হাই ডেনসিটি ইন্টারকানেক্টর

হাই ডেনসিটি মডেল বোর্ড, এইচডি এসডিআই কনভার্টার, হাই স্পিড পিসিবি বোর্ড



টেকনিক্যাল প্যারামিটারঃ

টেকনিক্যাল প্যারামিটার মূল্য
পণ্যের ধরন হাই ডেনসিটি ইন্টারকানেক্টর (এইচডিআই) পিসিবি বোর্ড
বেধ 0.4-3.2 মিমি
বিশেষ প্রয়োজনীয়তা ল্যাম্প সকেট
ন্যূনতম ট্র্যাক প্রস্থ/স্পেসিং ৩/৩ মিলিয়ন
মূল শব্দ হাই স্পিড পিসিবি বোর্ড, হাই ডেনসিটি মডেল বোর্ড, হাই ডেনসিটি মডেল বোর্ড
ন্যূনতম গর্তের আকার 0.15 মিমি
কাঁচামাল FR4 IT180
প্রতিবন্ধকতা নিয়ন্ত্রণ হ্যাঁ।
বোর্ড স্তর ৬-৩২ এল
স্তর সংখ্যা ৪-২০ স্তর
পরীক্ষা ১০০% ই-টেস্টিং, এক্স-রে


অ্যাপ্লিকেশনঃ

হাই ডেনসিটি ইন্টারকানেক্টর (এইচডিআই) পিসিবি বোর্ড ইলেকট্রনিক্স ক্ষেত্রে একটি বিপ্লবী প্রযুক্তি। এটি অসংখ্য সুবিধা সরবরাহ করে যা এটিকে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে, যার মধ্যে রয়েছেঃ

  • এইচডি এসডিআই কনভার্টারঃএইচডিআই পিসিবি বোর্ড এইচডি এসডিআই রূপান্তরকারীদের জন্য নিখুঁত ফিট। এর উচ্চ ঘনত্বের আন্তঃসংযোগ নকশা ন্যূনতম ক্ষতির সাথে উচ্চ-গতির সংকেত প্রেরণের অনুমতি দেয়।এটিতে দুর্দান্ত প্রতিরোধ ক্ষমতা নিয়ন্ত্রণ রয়েছে, যা নিশ্চিত করে যে সংকেতটি পুরো ট্রান্সমিশন প্রক্রিয়া জুড়ে স্থিতিশীল থাকে।
  • হাই স্পিড পিসিবি:এইচডিআই পিসিবি বোর্ড উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এর সর্বনিম্ন গর্তের আকার 0.15 মিমি এবং 10: 1 আকারের অনুপাত ঘন,জটিল সার্কিট যা হস্তক্ষেপ ছাড়াই উচ্চ গতির সংকেত পরিচালনা করতে পারেএটিতে 0.1 মিমি লেজার ড্রিলের একটি গর্তের আকার রয়েছে, যা মাইক্রো-ভিয়া তৈরি করতে সক্ষম করে যা বোর্ডের ঘনত্ব আরও বাড়ায়।
  • এইচডিআই পিসিবি বোর্ডঃএইচডিআই পিসিবি বোর্ড বিশেষভাবে উচ্চ ঘনত্বের ইন্টারকানেকশন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ যেখানে স্থান সীমিত, যেমন মোবাইল ডিভাইস, ড্রোন,এবং অন্যান্য কম্প্যাক্ট ইলেকট্রনিক্সএর উচ্চ ঘনত্বের ইন্টারকানেক্ট ডিজাইন জটিল সার্কিট পরিচালনা করতে পারে এমন ছোট, আরও কমপ্যাক্ট পিসিবি তৈরির অনুমতি দেয়।

এইচডিআই পিসিবি বোর্ডটি আরও অনেক অ্যাপ্লিকেশন ব্যবহারের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ

  • স্মার্ট হোম ডিভাইস
  • অটোমোটিভ ইলেকট্রনিক্স
  • চিকিৎসা সরঞ্জাম
  • এয়ারস্পেস ইলেকট্রনিক্স
  • শিল্প ইলেকট্রনিক্স

সামগ্রিকভাবে, এইচডিআই পিসিবি বোর্ড একটি বহুমুখী প্রযুক্তি যা বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে। এর উচ্চ ঘনত্বের আন্তঃসংযোগ নকশা, সর্বনিম্ন গর্তের আকার 0.15 মিমি, 10: 1 আকার অনুপাত,এবং চমৎকার প্রতিবন্ধকতা নিয়ন্ত্রণ এটি উচ্চ গতির এবং উচ্চ ঘনত্ব অ্যাপ্লিকেশন জন্য একটি আদর্শ পছন্দ করতে.



কাস্টমাইজেশনঃ

আমাদের এইচডিআই প্রিন্টেড সার্কিট বোর্ডগুলি (পিসিবি) উচ্চ ঘনত্বের মডেল বোর্ড অ্যাপ্লিকেশনগুলির সর্বাধিক চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে।আমরা HDI PCB উত্পাদন পরিষেবাগুলি অফার করি যা আপনার নির্দিষ্ট চাহিদা মেটাতে কাস্টমাইজেশন বিকল্পগুলি অন্তর্ভুক্ত করে.

4L 1+N+1 এইচডিআই বোর্ডগুলি একটি ল্যাম্প সকেট দিয়ে সজ্জিত এবং অর্ধ-হোল এবং 0.25 মিমি বিজিএ এর মতো বিশেষ প্রয়োজনীয়তার সাথে ডিজাইন করা হয়েছে। গর্তের আকার 0.1 মিমি লেজার ড্রিল এবং আকার অনুপাত 10:1.



সহায়তা ও সেবা:

আমাদের এইচডিআই পিসিবি বোর্ড পণ্যটি আমাদের পণ্যটির সাথে আপনার মসৃণ এবং সফল অভিজ্ঞতা নিশ্চিত করার জন্য বিস্তৃত প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে।আমাদের বিশেষজ্ঞদের দল সবসময় ইনস্টলেশন সংক্রান্ত আপনার কোন প্রশ্নের উত্তর দিতে উপলব্ধ, অপারেশন, রক্ষণাবেক্ষণ, এবং পণ্য ত্রুটিমুক্তকরণ. আমরা এছাড়াও প্রশিক্ষণ সেশন এবং অনলাইন সম্পদ আপনি পণ্য কর্মক্ষমতা সর্বাধিক করতে সাহায্য করার জন্য অফার। আমাদের সেবা PCB নকশা অন্তর্ভুক্ত,নকশা, উত্পাদন, সমাবেশ, এবং পরীক্ষা, সব সর্বোচ্চ মানের এবং নির্ভুলতা সঙ্গে প্রদান করা হয়। আমরা ব্যতিক্রমী গ্রাহক সেবা এবং সমর্থন প্রদান করতে প্রতিশ্রুতিবদ্ধ,এবং আমরা সবসময় আপনার সাথে যে কোন সমস্যার সম্মুখীন হতে পারে সাহায্য করার জন্য এখানে আছেন.
