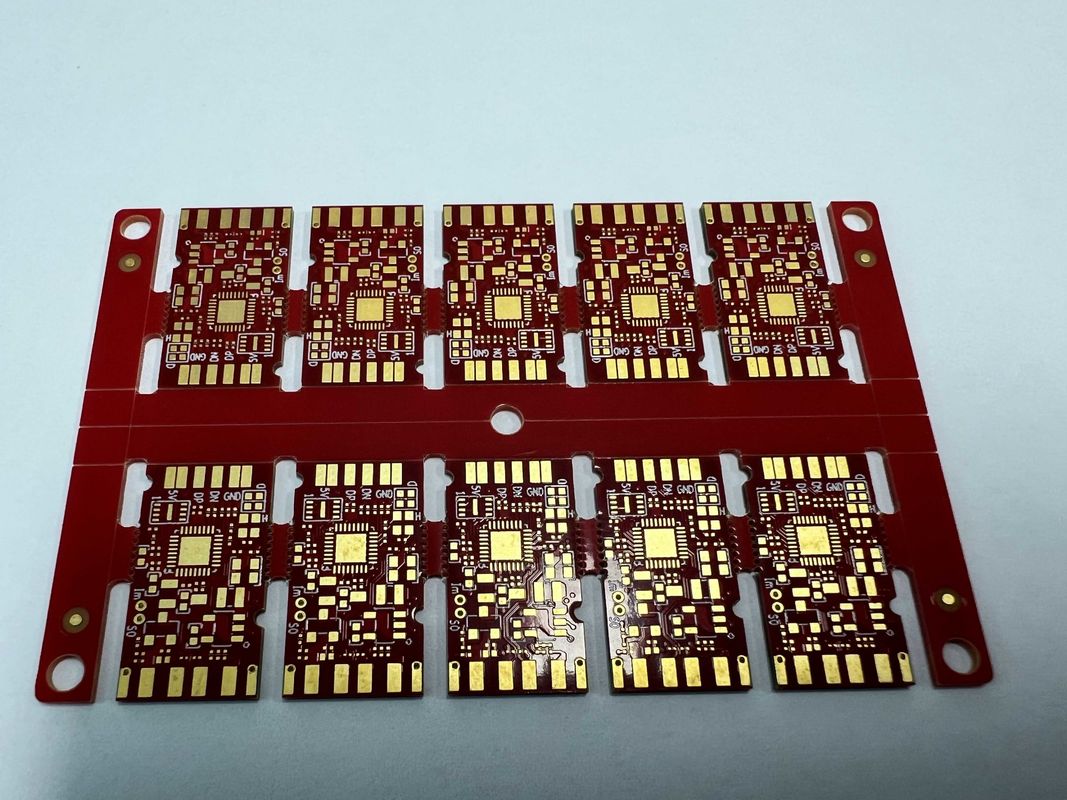

0.15 মিমি ইনার লেয়ার স্পেসিং এইচডিআই পিসিবি বোর্ড সাদা রেশমের সাথে এবং ক্ষুদ্রতম গর্তের আকার 0.1 মিমি সুবিধা

0.15 মিমি ইনার লেয়ার স্পেসিং এইচডিআই পিসিবি বোর্ড সাদা রেশমের সাথে এবং ক্ষুদ্রতম গর্তের আকার 0.1 মিমি সুবিধা

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
অভ্যন্তরীণ স্তর ব্যবধান:
0.15 মিমি
বেধ:
0.4-3.2 মিমি
বেস উপাদান:
S1000-2M
পিসিবি বেধ:
1.6 মিমি
ক্ষুদ্রতম গর্ত আকার:
0.1 মিমি
অন্ধ ও কবরপ্রাপ্ত পথ:
উপলব্ধ
বোর্ড লেয়ার:
10L
পরীক্ষামূলক:
100% ই-টেস্টিং, এক্স-রে
পেমেন্ট ও শিপিংয়ের শর্তাবলী
পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

একটি উচ্চ ঘনত্ব মডেল বোর্ড (এইচডিআই পিসিবি) একটি প্রিন্ট সার্কিট বোর্ড যা উচ্চ গতি এবং উচ্চ ঘনত্বের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এই উন্নত প্রযুক্তি ছোট উপাদান এবং উচ্চ সংযোগ ঘনত্ব সঙ্গে আরো জটিল নকশা অনুমতি দেয়.

এইচডিআই পিসিবি বোর্ড তার উচ্চ ঘনত্বের ইন্টারকানেক্টগুলির জন্য পরিচিত, যা একটি ছোট পদচিহ্নের মধ্যে বৃহত্তর সংখ্যক সংযোগকে সক্ষম করে।এই অ্যাপ্লিকেশন যেখানে স্থান সীমিত কিন্তু উচ্চ কর্মক্ষমতা প্রয়োজন জন্য এটি আদর্শ তোলে.

এইচডিআই প্রিন্টেড সার্কিট বোর্ডের একটি মূল বৈশিষ্ট্য হ'ল নিমজ্জন পৃষ্ঠের সমাপ্তি ব্যবহার। এই পৃষ্ঠের সমাপ্তি একটি সমতল,মসৃণ পৃষ্ঠ যা সোল্ডারযোগ্যতা বাড়ায় এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ নিশ্চিত করেনিমজ্জন পৃষ্ঠের সমাপ্তিও দুর্দান্ত ক্ষয় প্রতিরোধের প্রস্তাব দেয়, এইচডিআই পিসিবি বোর্ডকে বিস্তৃত পরিবেশে উপযুক্ত করে তোলে।

এইচডিআই পিসিবি বোর্ডের আরেকটি গুরুত্বপূর্ণ বৈশিষ্ট্য হ'ল অন্ধ এবং কবরযুক্ত ভিয়াসের উপলব্ধতা।এই ধরণের ভায়াসগুলি আরও জটিল রুটিংয়ের অনুমতি দেয় এবং উচ্চ আন্তঃসংযোগ ঘনত্বের সাথে বহু-স্তরীয় পিসিবি তৈরি করতে সক্ষম করেঅন্ধ এবং কবরযুক্ত ভিয়া ব্যবহার করে, ডিজাইনাররা কর্মক্ষমতা ত্যাগ না করে আরও কমপ্যাক্ট এবং হালকা ডিজাইন অর্জন করতে পারে।

সৌন্দর্যের দিক থেকে, এইচডিআই প্রিন্টেড সার্কিট বোর্ডের একটি সাদা সিল্ক স্ক্রিন রয়েছে।সাদা সিল্ক স্ক্রিন শুধুমাত্র একটি পরিষ্কার এবং পেশাদারী চেহারা প্রদান করে না কিন্তু উপাদান লেবেল এবং চিহ্নিতকরণ দৃশ্যমানতা উন্নত, যা সমাবেশ এবং সমস্যা সমাধানকে সহজ করে তোলে।

এইচডিআই পিসিবি বোর্ডের অন্যতম মূল স্পেসিফিকেশন হ'ল 0.1 মিমি ক্ষুদ্রতম গর্তের আকার। এই ছোট গর্তের আকার সূক্ষ্ম-পিচ উপাদানগুলির ব্যবহারের অনুমতি দেয় এবং সুনির্দিষ্ট এবং নির্ভরযোগ্য সংযোগগুলি নিশ্চিত করে।ক্ষুদ্রতর গর্তগুলিকে সামঞ্জস্য করার ক্ষমতা উচ্চ ঘনত্বের নকশাগুলির জন্য অপরিহার্য যা কর্মক্ষমতার সাথে আপস না করেই ক্ষুদ্রীকরণের প্রয়োজন.

সংক্ষেপে, হাই ডেনসিটি ইন্টারকানেক্টর (এইচডিআই) পিসিবি বোর্ড একটি উচ্চ-গতির পিসিবি বোর্ড যা উচ্চ-ঘনত্বের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। নিমজ্জন পৃষ্ঠের সমাপ্তি, অন্ধ এবং কবরযুক্ত ভিয়াসের মতো বৈশিষ্ট্য সহ,সাদা সিল্ক স্ক্রিন, এবং 0.1 মিমি এর ক্ষুদ্রতম গর্তের আকারের সাথে, এইচডিআই পিসিবি বোর্ড উচ্চতর ইলেকট্রনিক ডিজাইনের জন্য উন্নত ক্ষমতা সরবরাহ করে।


বৈশিষ্ট্যঃ

  • পণ্যের নামঃ এইচডিআই পিসিবি বোর্ড
  • পরীক্ষাঃ ১০০% ই-পরীক্ষা, এক্স-রে
  • ক্ষুদ্রতম গর্তের আকারঃ 0.1 মিমি
  • অন্ধ এবং কবরপ্রাপ্ত ভায়াসঃ উপলব্ধ
  • পিসিবি বেধঃ ১.৬ মিমি
  • পৃষ্ঠঃ নিমজ্জন

টেকনিক্যাল প্যারামিটারঃ

বেধ 0.4-3.2 মিমি
উপরিভাগ নিমজ্জন
পিসিবি প্রকার 8 স্তর মাল্টিলেয়ার পিসিবি বোর্ড
পিসিবি বেধ 1.6 মিমি
পরীক্ষা ১০০% ই-টেস্টিং, এক্স-রে
অন্ধ ও কবরপ্রাপ্ত পথ উপলব্ধ
বোর্ড স্তর ১০ লিটার
ক্ষুদ্রতম গর্তের আকার 0.১ মিমি
মিন ভায়া 0.১ মিমি
গ্লাস ইপোক্সি RO4350B Tg280°C, Er<3.48, রজার্স কর্পোরেশন

অ্যাপ্লিকেশনঃ

যখন উচ্চ গতির পিসিবি অ্যাপ্লিকেশনগুলির কথা আসে, এইচডিআই পিসিবি বোর্ডটি এর উন্নত নকশা এবং উত্পাদন সক্ষমতার কারণে শীর্ষ পছন্দ।1 মিমি এবং 10 স্তরের বোর্ড স্তর, এই 8-স্তরীয় মাল্টিলেয়ার পিসিবি বোর্ড জটিল ইলেকট্রনিক ডিভাইসের জন্য আদর্শ যা উচ্চ ঘনত্বের আন্তঃসংযোগ প্রয়োজন।

এই বোর্ড তৈরির জন্য ব্যবহৃত এইচডিআই পিসিবি উত্পাদন প্রক্রিয়া রুটিং ঘনত্ব এবং সূক্ষ্ম লাইন এবং স্থান বৃদ্ধি করতে সক্ষম করে,যেখানে স্থান সীমিত এবং সংকেত অখণ্ডতা অত্যন্ত গুরুত্বপূর্ণ০.৪ মিমি থেকে ৩.২ মিমি পর্যন্ত বোর্ডের বেধ কাঠামোগত অখণ্ডতা বজায় রেখে নকশায় নমনীয়তা প্রদান করে।

এইচডিআই পিসিবি বোর্ডের মূল পণ্য বৈশিষ্ট্যগুলির মধ্যে একটি হ'ল এর 1.6 মিমি পিসিবি বেধ, যা স্থায়িত্ব এবং নমনীয়তার মধ্যে ভারসাম্য বজায় রাখে, এটিকে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।এটা টেলিযোগাযোগ সরঞ্জামের জন্য হোক, মেডিকেল ডিভাইস, বা অটোমোটিভ সিস্টেম, এই পিসিবি বোর্ড বিভিন্ন শিল্পের চাহিদা পূরণ করতে পারে।

এইচডিআই পিসিবি বোর্ড তার উচ্চ-গতির ক্ষমতা এবং নির্ভুল উত্পাদন সহ এমন পরিস্থিতিতে উপযুক্ত যা নির্ভরযোগ্য কর্মক্ষমতা এবং দক্ষ সংকেত সংক্রমণ প্রয়োজন।ডেটা সার্ভার থেকে গ্রাহক ইলেকট্রনিক্স পর্যন্ত, এই বোর্ড আধুনিক প্রযুক্তির চাহিদা মোকাবেলা করতে পারে, নিরবচ্ছিন্ন অপারেশন এবং সর্বোত্তম কার্যকারিতা নিশ্চিত করে।

সামগ্রিকভাবে, এইচডিআই পিসিবি বোর্ড এমন অ্যাপ্লিকেশনগুলির জন্য একটি বহুমুখী সমাধান যা উচ্চ কার্যকারিতা, কমপ্যাক্ট ডিজাইন এবং নির্ভরযোগ্য সংযোগের দাবি করে।এর উন্নত বৈশিষ্ট্য এবং উত্পাদন প্রক্রিয়া ইলেকট্রনিক উদ্ভাবনের সীমানা প্রসারিত করতে খুঁজছেন ডিজাইনার এবং প্রকৌশলীদের জন্য এটি একটি যেতে পছন্দ করে.


কাস্টমাইজেশনঃ

পণ্য কাস্টমাইজেশন সেবাএইচডিআই পিসিবি বোর্ডপণ্যঃ

- অন্ধ ও কবরপ্রাপ্ত ভায়াসঃ উপলব্ধ

- গ্লাস ইপোক্সিঃ RO4350B Tg280°C, Er<3.48, রজার্স কর্পোরেশন

- মূলশব্দঃ হাই ডেনসিটি ইন্টারকানেক্টর

- পৃষ্ঠঃ নিমজ্জন

- পিসিবি বেধঃ ১.৬ মিমি


সহায়তা ও সেবা:

এইচডিআই পিসিবি বোর্ড পণ্যের জন্য পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছেঃ

- ইনস্টলেশন, সমস্যা সমাধান এবং রক্ষণাবেক্ষণের জন্য বিশেষজ্ঞ প্রযুক্তিগত সহায়তা।

- ব্যবহারকারী এবং প্রযুক্তিবিদদের জন্য ব্যাপক প্রশিক্ষণ কর্মসূচি।

- সর্বোত্তম পারফরম্যান্স নিশ্চিত করার জন্য নিয়মিত সফটওয়্যার এবং ফার্মওয়্যার আপডেট।

- পণ্যের ত্রুটি বা সমস্যাগুলির জন্য ওয়ারেন্টি এবং মেরামত পরিষেবা।


সম্পর্কিত পণ্য

আপনার জিজ্ঞাসা সরাসরি আমাদের কাছে পাঠান
